في صناعة الصفائح المعدنية الحديثة، يُعد اختيار أدوات مكابس الثني المناسبة بنفس أهمية اختيار آلة الثني المناسبة. ومن بين جميع خيارات الأدوات السفلية، يموت V و تموت أنت هما الحلان الأكثر استخدامًا في عمليات ثني المكابس.
على الرغم من أن كليهما مصمم لثني الصفائح المعدنية، إلا أن هياكلهما وتطبيقاتهما وأداء الثني وقدرات التشكيل الخاصة بهما مختلفة تمامًا.
يواجه العديد من المصنّعين نفس السؤال في كثير من الأحيان:
هل يجب ثني هذا الجزء باستخدام قالب على شكل حرف V أم قالب على شكل حرف U؟
في بعض الحالات، يمكن استبدال قالب U بقالب V قياسي، مما يقلل من تكاليف الأدوات. مع ذلك، في حالات أخرى، قد يؤدي استخدام قالب V بدلاً من قالب U إلى تداخل أو تشوه أو عدم اتساق الزوايا أو حتى فشل الانحناء.
تشرح هذه المقالة الاختلافات بين قوالب U و V لضغط الثني، مشتمل:
إذا كنت تعمل في مجال ثني الصفائح المعدنية، أو اختيار أدوات مكابس CNC، أو إنتاج ثني الصناديق، فسيساعدك هذا الدليل في اختيار حل الأدوات المناسب.

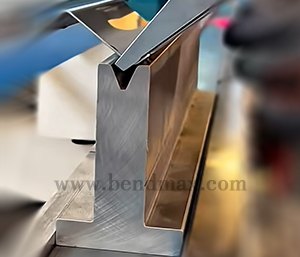

A V die يُعد القالب السفلي الأكثر استخدامًا في عملية ثني المكابس.
تم تصميم أخدود العمل على شكل حرف V ويستخدم بشكل أساسي لعمليات الثني الهوائي القياسية وعمليات الثني السفلي.
بسبب تعدد استخداماته وانخفاض تكلفة إنتاجه، أصبح قالب V هو الحل القياسي للأدوات لمعظم ورش تصنيع الصفائح المعدنية.
ال قالب V واحد يحتوي على فتحة واحدة على شكل حرف V ويستخدم عادة في تطبيقات ثني الصفائح المعدنية القياسية.
تشمل التطبيقات النموذجية ما يلي:
المزايا الرئيسية:
تُعد قوالب V المفردة مثالية لعمليات ثني الصفائح باستخدام مكابس CNC عالية الكفاءة.

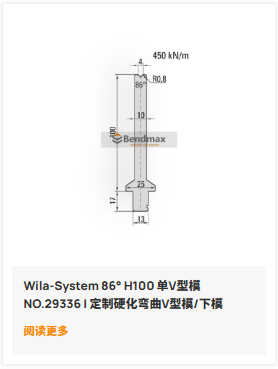

نظام ويلا 86° H100 قالب V مفرد رقم 29336
قالب ثني على شكل حرف V مُقسّى مُخصّص / أداة سفلية

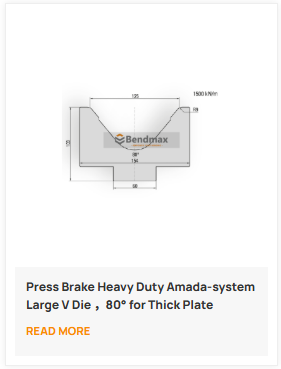

مكبس فرامل شديد التحمل بنظام أمادا، قالب كبير على شكل حرف V
80 درجة لثني الصفائح السميكة

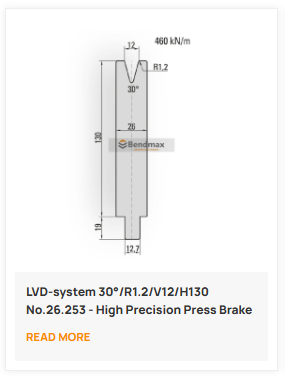

نظام LVD بزاوية 30 درجة، نصف قطر 1.2، حجم 12، ارتفاع 130، رقم 26253
قالب V عالي الدقة لمكابس الثني
A قالب مزدوج على شكل حرف V تتضمن فتحتين على شكل حرف V بأحجام مختلفة. يتيح هذا التصميم للمشغلين معالجة مواد ذات سماكات مختلفة دون الحاجة إلى تغيير الأدوات بشكل متكرر.
المزايا:
تُستخدم قوالب V المزدوجة على نطاق واسع في مصانع التصنيع المتوسطة والكبيرة.

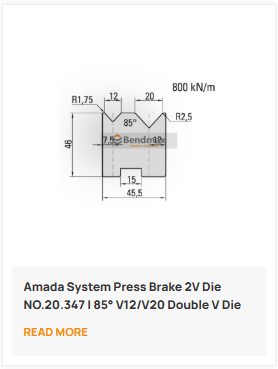

فرامل ضغط نظام أمادا 2 فولت رقم 20.347
قالب V مزدوج بزاوية 85 درجة V12/V20 لثني السماكات الخفيفة بدقة

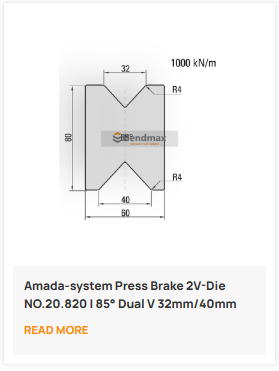

فرامل ضغط بنظام أمادا 2V-Die رقم 20.820
فتحة مزدوجة على شكل حرف V بزاوية 85 درجة، مقاس 32 مم/40 مم، مع فتحات علوية وسفلية على شكل حرف V
A رقاقة متعددة V يدمج فتحات V متعددة في جسم قالب واحد.
وهو مناسب بشكل خاص لما يلي:
فوائد:

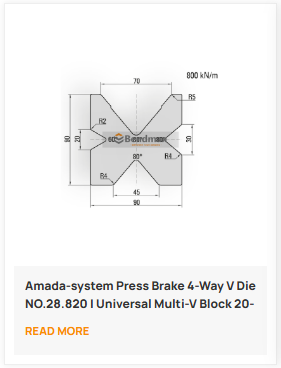

مكبس فرامل من نظام أمادا، قالب على شكل حرف V رباعي الاتجاهات رقم 28.820
كتلة متعددة الاستخدامات على شكل حرف V، 20-70 مم

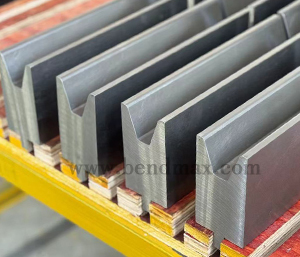

A نصف القطر الخامس يتميز بقاعدة ذات أخدود مستدير بدلاً من قاعدة على شكل حرف V حاد.
يُستخدم عادةً في:

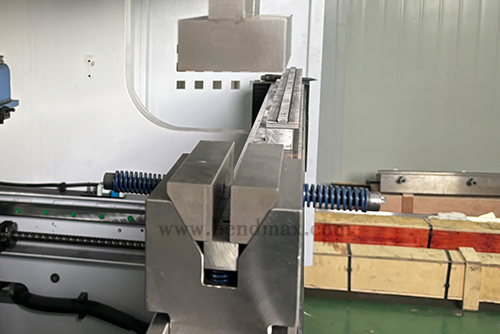

A ستموت هو قالب سفلي ذو قناة عميقة مصمم خصيصًا لثني الأجزاء ذات الحواف العميقة أو الهياكل الصندوقية الشكل.
بالمقارنة مع قوالب V القياسية، توفر قوالب U مساحة خلوص أكبر بكثير داخل فتحة القالب.
وهذا يجعلها مناسبة للغاية لعمليات الثني المعقدة حيث من المحتمل حدوث تداخل.
تُستخدم رقاقة U القياسية بشكل أساسي في:
سمات:
تم تصميم هذا النوع من قوالب U من أجل:
المزايا:
تتضمن قوالب U غير القابلة للتحديد عادةً ما يلي:
تُستخدم هذه القوالب على نطاق واسع من أجل:
تم تصميم قوالب U المخصصة خصيصًا لهياكل قطع العمل الفريدة.
وهي شائعة في صناعات مثل:

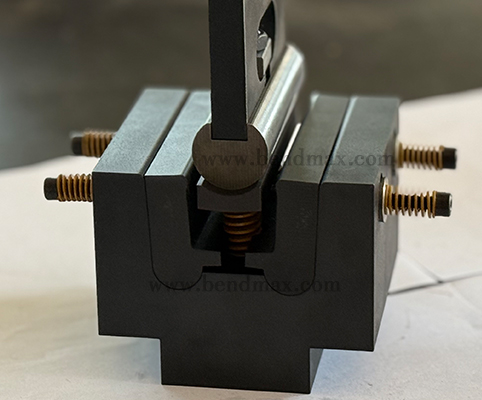

قالب U قياسي
قالب ثني الصفائح المعدنية ذو القناة العميقة مصمم لثني الصناديق، والشفاه العميقة، وتشكيل الصفائح المعدنية بدون تداخل.

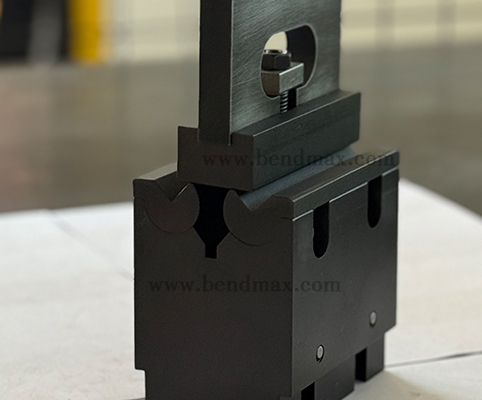

قالب قناة قياسي
قالب سفلي قياسي على شكل قناة مناسب لعمليات الثني على شكل حرف U، وتشكيل العلب، وعمليات الثني متعددة المراحل.

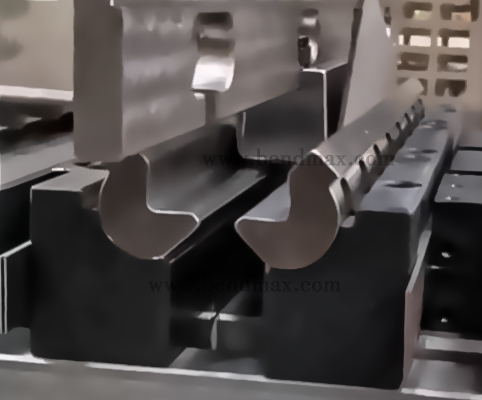

قوالب قنوات خالية من العلامات
قوالب قنوات غير قابلة للعلامات مع تصميم لحماية السطح لثني الفولاذ المقاوم للصدأ والألومنيوم والصفائح المعدنية الزخرفية.

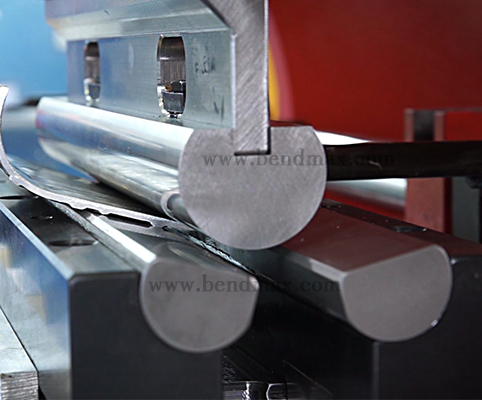

لا علامة U Die
قالب سفلي على شكل حرف U مع حماية من البولي يوريثان أو النايلون لمنع الخدوش أثناء عمليات الثني الدقيقة.

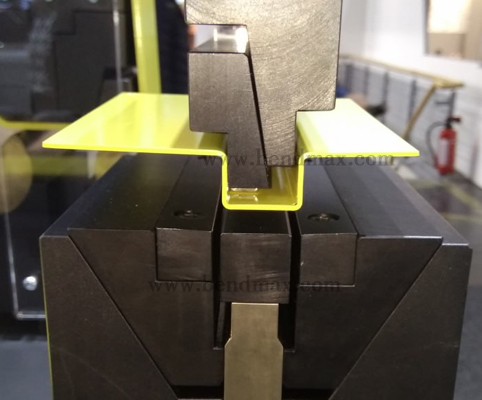

قوالب على شكل حرف U مخصصة
قوالب على شكل حرف U مصممة خصيصًا للملفات الشخصية الخاصة، وثني الصناديق العميقة، ومتطلبات تشكيل الصفائح المعدنية المعقدة.
| مقارنة | V die | ستموت |
|---|---|---|
| هيكل الأداة | أخدود ضيق على شكل حرف V هيكل موحد مناسب للثني العام | تجويف عميق على شكل حرف U مساحة داخلية أكبر مصمم للانحناء العميق أو المعقد |
| نطاق التطبيق | انحناءات قياسية بزاوية 90 درجة ثني الهواء إنتاج عالي السرعة تصنيع الصفائح المعدنية العامة | ثني الصناديق أجزاء ذات حواف عميقة الانحناءات العكسية عمليات الثني متعددة المراحل |
| مقاومة التداخل هذا أحد أكبر الاختلافات. | عند ثني الأجزاء العميقة، قد تصطدم قطعة العمل بما يلي: • أكتاف الموت • الجدران الجانبية للقالب • هيكل الثقب العلوي | توفر قوالب U مساحة داخلية إضافية تمنع التداخل أثناء عمليات الانحناء العميق. |
| مزايا قوالب V | مزايا قوالب U |
|---|---|
كفاءة إنتاج أعلى تتميز قوالب V بسهولة تركيبها واستبدالها، مما يجعلها مثالية لما يلي:
| خلوص أفضل للانحناء العميق هذه هي أهم ميزة لقوالب U. عند ثني الهياكل الصندوقية العميقة، غالباً ما تتسبب قوالب V القياسية في مشاكل تداخل. تعمل قوالب U على حل هذه المشكلة من خلال توفير تجويف أعمق. |
انخفاض تكلفة الأدوات بسبب بنيتها الأبسط، تعتبر قوالب V أكثر اقتصادية من قوالب U. هذا يقلل من:
| أفضل لتصنيع الصناديق والخزائن تشمل التطبيقات ما يلي:
غالباً ما تتطلب هذه المنتجات انحناءات عميقة متعددة. تعمل قوالب U بشكل كبير على تحسين استقرار التشكيل. |
توافق أفضل تتوافق قوالب V مع معظم أنظمة أدوات مكابس الثني القياسية. على سبيل المثال:
| تقليل خطر تلف السطح تم تصميم العديد من قوالب U بأنظمة حماية لا تترك علامات. وهذا أمر ضروري لـ:
|
مثالي لثني الهواء تعتمد عمليات ثني الصفائح المعدنية الحديثة باستخدام مكابس الثني بشكل متزايد على تقنية الثني الهوائي. وتُعد قوالب الثني على شكل حرف V الخيار المفضل لما توفره من مزايا.
| مناسب للهياكل المعقدة غالباً ما تكون قوالب U ضرورية لـ:
يصعب أو يستحيل معالجة هذه الهياكل باستخدام قوالب V القياسية. |
في بعض تطبيقات الثني، يمكن لقالب على شكل حرف V أن يحل محل قالب على شكل حرف U بنجاح.
يُسهم ذلك في خفض تكاليف الأدوات وتحسين المرونة. لذا، فإن الهدف الأساسي من شرح مبادئ عملها ومزاياها وعيوبها هو تمكيننا من استخدامها بشكل معقول وفعال لتلبية احتياجاتنا.
ومع ذلك، يجب مراعاة عدة شروط مهمة.

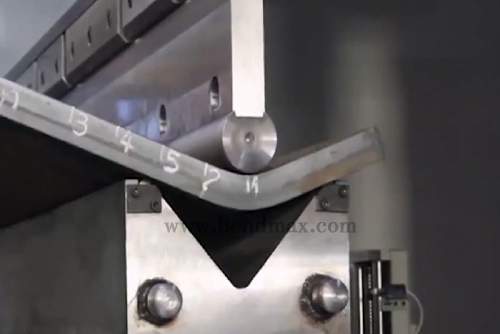

إذا كانت الحافة ضحلة، فمن غير المرجح حدوث تداخل. في هذه الحالة، قد يكون قالب V القياسي كافيًا.
ومن الأمثلة الشائعة ما يلي:

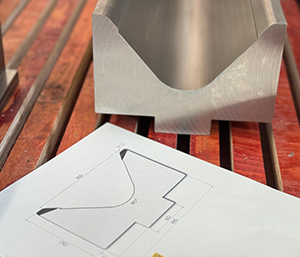

زيادة حجم الفتحة على شكل حرف V توفر مساحة خلوص أكبر. وهذا يسمح بثني بعض الهياكل الصندوقية الضحلة دون الحاجة إلى قالب على شكل حرف U.
ومع ذلك، فإن فتحات V الأكبر حجماً تنتج أيضاً ما يلي:

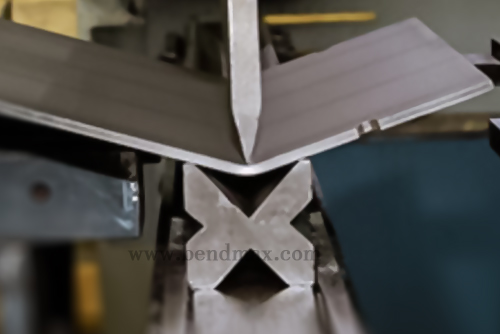

يقلل ثني الهواء من الاحتكاك بين قطعة العمل والقالب. وهذا يساعد على تجنب التداخل في بعض عمليات الثني المعقدة.
ونتيجة لذلك، تستخدم العديد من ورش التصنيع الحديثة ما يلي:
لتقليل الحاجة إلى قوالب U المتخصصة.

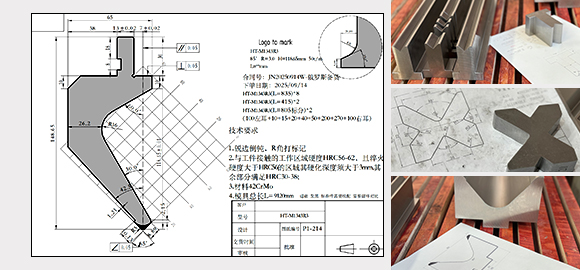

أحيانًا يأتي التداخل من المثقب العلوي بدلاً من القالب السفلي.
استخدام:
يمكن أن يسمح ذلك لقالب V القياسي بإكمال عمليات ثني أكثر تعقيدًا.
على الرغم من أن استبدال قالب U بقالب V يمكن أن يقلل من تكاليف الأدوات، إلا أنه ينطوي أيضاً على العديد من المخاطر.
إذا كانت الحافة عميقة جدًا، فقد تصطدم قطعة العمل بأكتاف القالب. وهذا قد يتسبب في:
تؤدي الفتحات الكبيرة على شكل حرف V إلى زيادة نصف قطر الانحناء الداخلي. قد يؤثر ذلك على:
يؤدي ثني القوالب الهوائية باستخدام قوالب على شكل حرف V كبير عادةً إلى زيادة الارتداد. وقد يتطلب الأمر تعويضًا إضافيًا للزاوية.
يمكن أن تترك قوالب القطع القياسية على شكل حرف V علامات بسهولة على:
في هذه الحالات، تكون قوالب U غير القابلة للتمييز أكثر أمانًا.

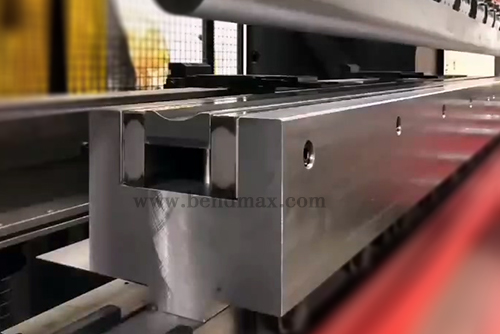

هناك العديد من الحالات التي يكون فيها استخدام قالب U ضرورياً.

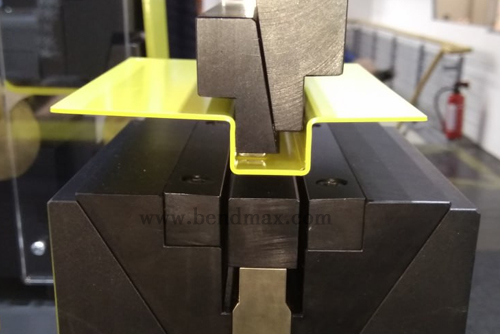

تتطلب الخزائن الكهربائية العميقة وأجزاء التغليف عادةً قوالب على شكل حرف U لأن القوالب القياسية على شكل حرف V لا توفر مساحة كافية.
مع ازدياد عدد الانحناءات، يصبح هيكل قطعة العمل أكثر تعقيداً.
توفر قوالب U المساحة اللازمة للتشكيل في المراحل اللاحقة.
تزيد الحواف الكبيرة بشكل كبير من مخاطر التداخل.
وخاصة بالنسبة للمواد السميكة، غالباً ما تكون قوالب U ضرورية.
بالنسبة للفولاذ المقاوم للصدأ المصقول أو الصفائح المعدنية المطلية، توفر قوالب U المزودة بحشوات واقية حماية أفضل بكثير للسطح.
تطبيقات مثل:
عادةً ما تتطلب قوالب U مخصصة.
في عمليات ثني المعادن الحديثة باستخدام مكابس الثني، لا تُعتبر قوالب U ولا قوالب V أفضل بشكل عام. بدلاً من ذلك:
تم تصميم كل نوع من أنواع الأدوات لتلبية متطلبات الثني المختلفة.
تُعد قوالب V مثالية لما يلي:
تُعد قوالب U ضرورية لـ:
يحاول العديد من مصنعي الصفائح المعدنية اليوم استبدال قوالب U بقوالب V كبيرة كلما أمكن ذلك من أجل:
ومع ذلك، بالنسبة لتطبيقات الانحناء العميق والمعقد، تظل قوالب U لا غنى عنها.
أفضل استراتيجية للأدوات عادةً ما تكون مزيجًا متوازنًا مما يلي:
وهذا يوفر التوازن الأمثل بين:
