عندما تنفد مساحة اللكمات القياسية،

مثاقب العنق المعقوف تُفسح المجال

مكابس ثني ذات رقبة معقوفة لتصنيع الصناديق العميقة، والقنوات على شكل حرف U، وحواف الإرجاع

في المقال الأول من سلسلة أدوات مكابس الثني الشائعة من Bendmax، قدمنا مكبس ثني الصفائح القياسي باعتبارها الأساس متعدد الاستخدامات للانحناء اليومي.

تُعدّ أداة التثقيب القياسية قوية وعملية ومناسبة للعديد من عمليات الثني التقليدية. ومع ذلك، فإن بعض قطع العمل تُشكّل تحديًا مختلفًا: المشكلة ليست في قوة الانحناء، بل في عدم كفاية الخلوص.

قد تتداخل الصناديق العميقة، والقنوات على شكل حرف U، وحواف الإرجاع، والعلب متعددة الانحناءات مع عملية التثقيب المستقيم التقليدية قبل اكتمال عملية التشكيل. وعند حدوث ذلك، لن يؤدي زيادة قوة الماكينة إلى حل المشكلة.

غالباً ما يكون الحل هو تغيير هندسة الأداة.

عندما تنفد المساحة في المثاقب القياسية، توفر المثاقب ذات العنق المعقوف مساحة إضافية.

1. ما هي أداة تثبيت مكبس الثني ذات العنق المعقوف؟

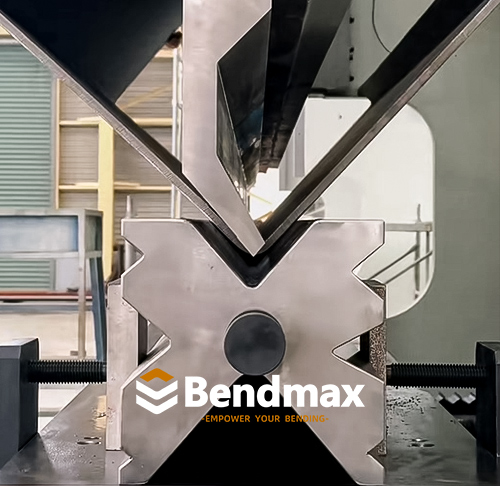

A مثقب عنق الإوزة هي أداة علوية متخصصة لآلة ثني الصفائح. يوفر شكلها المقعر أو المنحني أو المنحرف مساحة إضافية خلف طرف المثقب.

تسمح هذه المنطقة المفتوحة للحواف المشكلة مسبقًا وأجزاء قطعة العمل العميقة بالتحرك حول جسم المثقب دون الاصطدام بالأدوات.

بالمقارنة مع المثقب القياسي التقليدي، فإن مثقب العنق المعقوف مفيد بشكل خاص لما يلي:

• ثني الصناديق العميقة

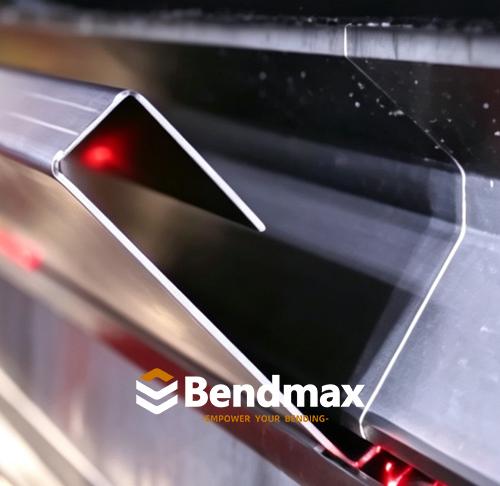

• تشكيل القناة على شكل حرف U
• ثني شفة الإرجاع
• إنتاج الخزائن الكهربائية
• تصنيع الهياكل والأغلفة
• قنوات وأحواض عميقة
• عمليات الثني متعددة الخطوات
• أجزاء ذات خلوص داخلي محدود

يُستمد الاسم من شكل عنق الأداة المميز. وقد صُمم شكلها الهندسي لتوفير مساحة حيث يتداخل المثقب المستقيم عادةً مع قطعة العمل.

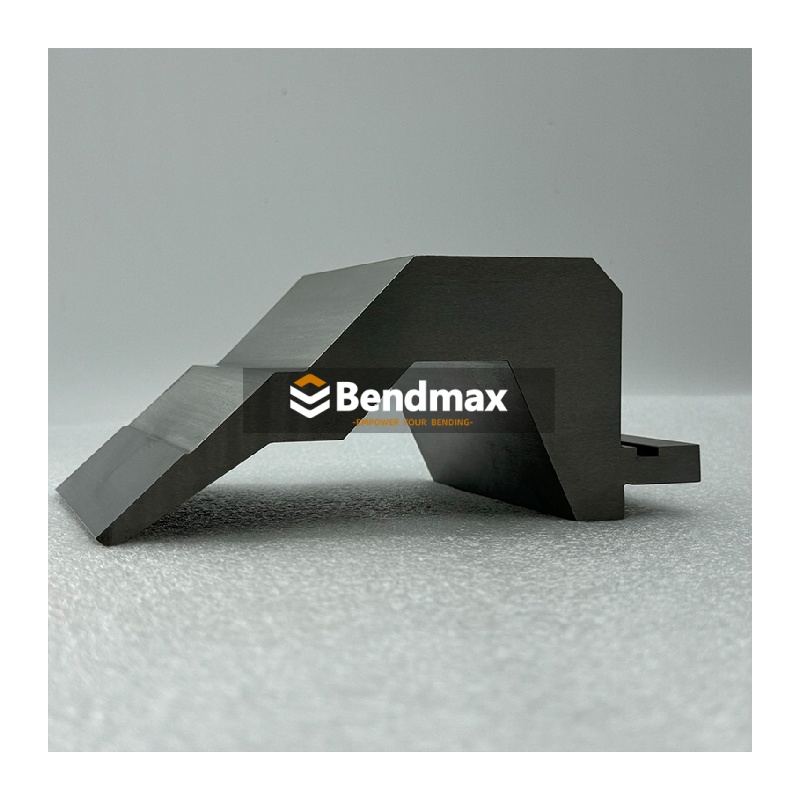

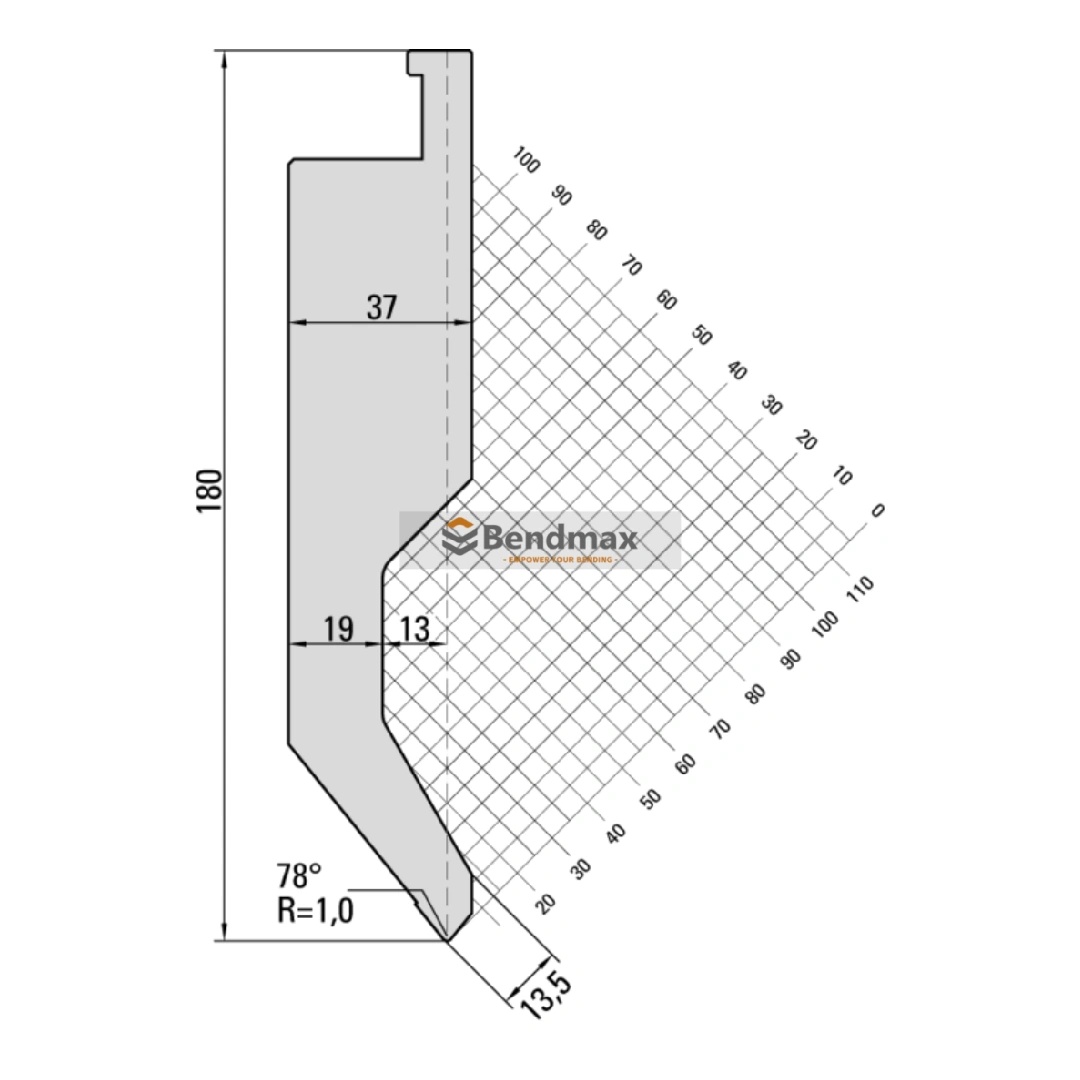

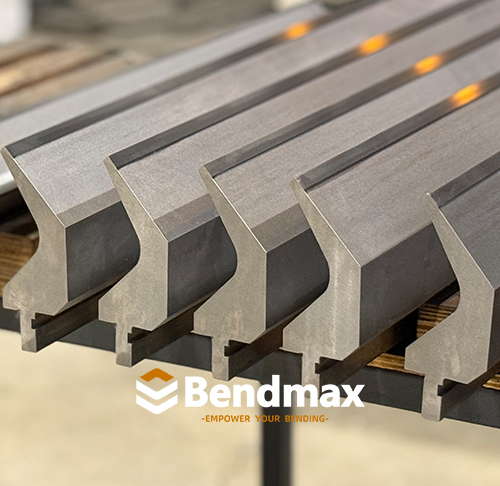

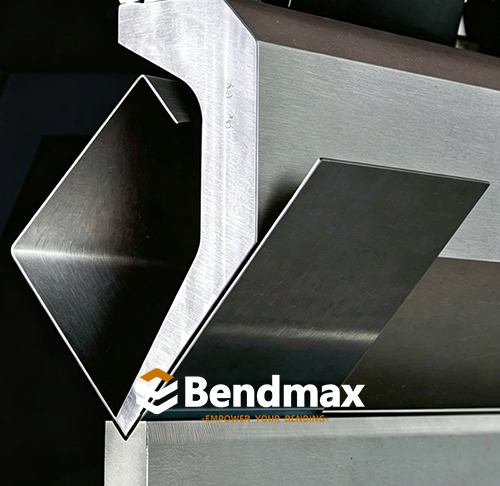

Bednmax - نظام Amada لثني مكابس الفرامل ذات العنق المعقوف/المنقار المعقوف

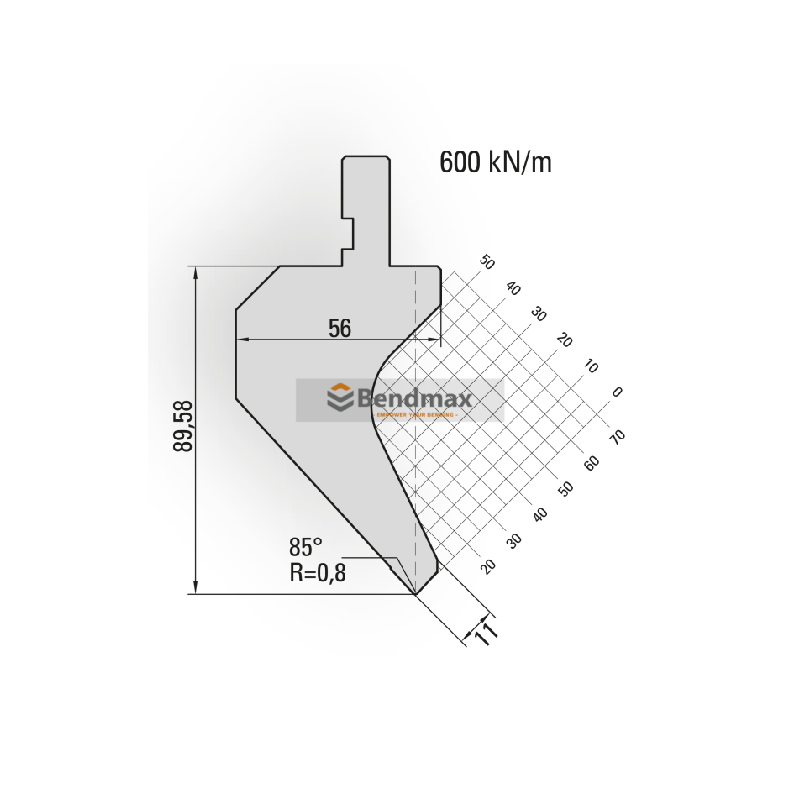

Bednmax - نظام Amada لثني مكابس الفرامل ذات العنق المعقوف/المنقار المعقوف

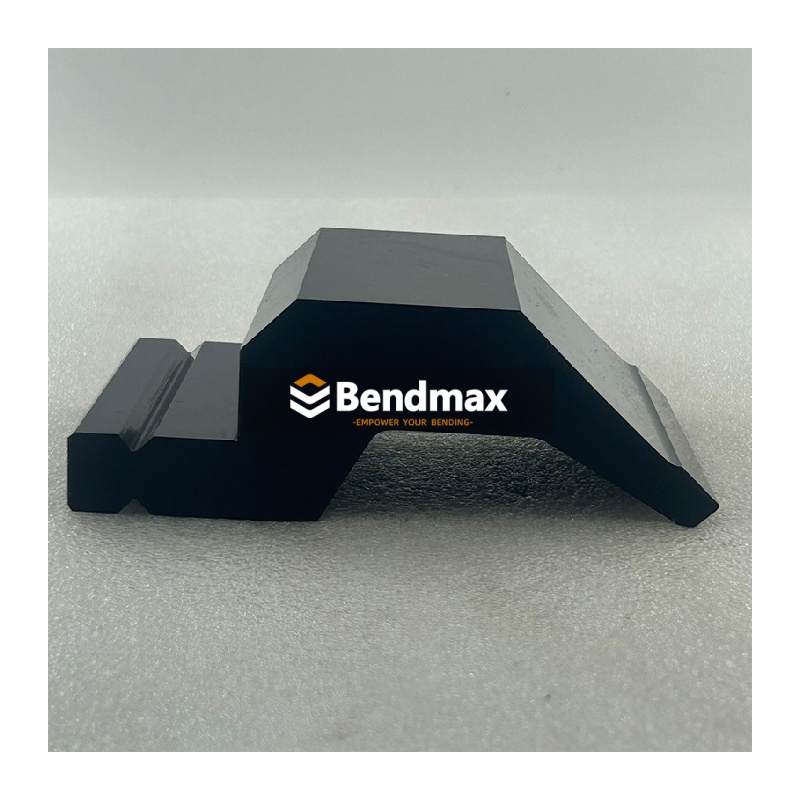

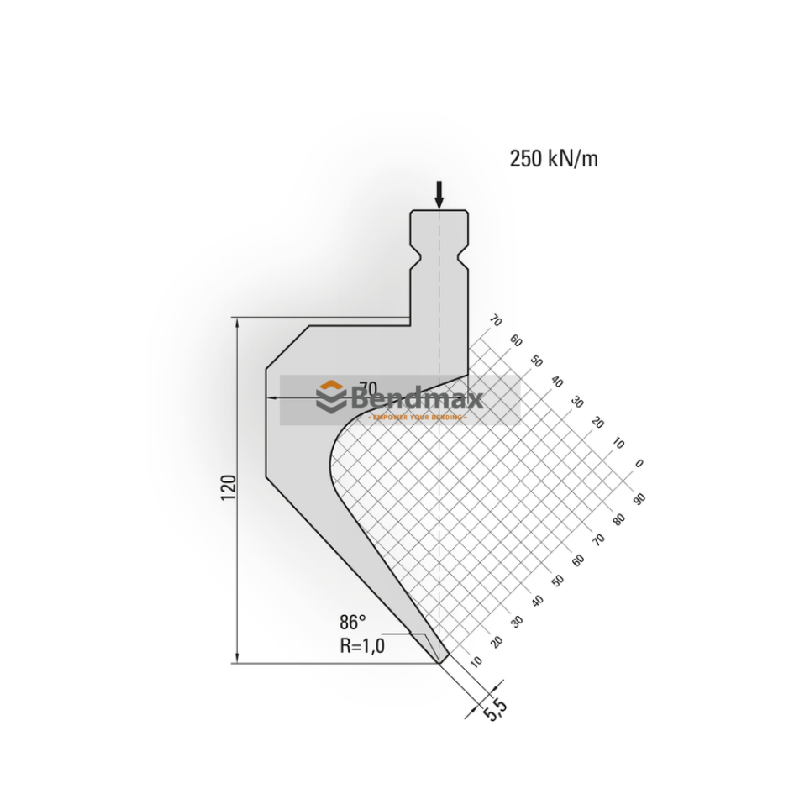

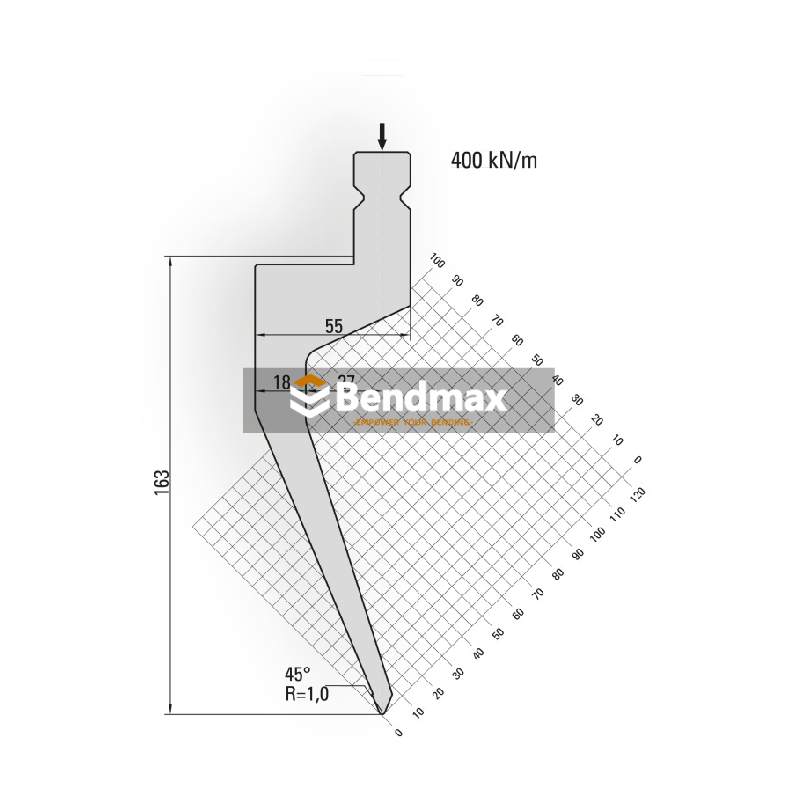

Bednmax - نظام WILA/Trumpf مكبس ثني الركبتين ذو رقبة الإوزة/مكبس البجعة

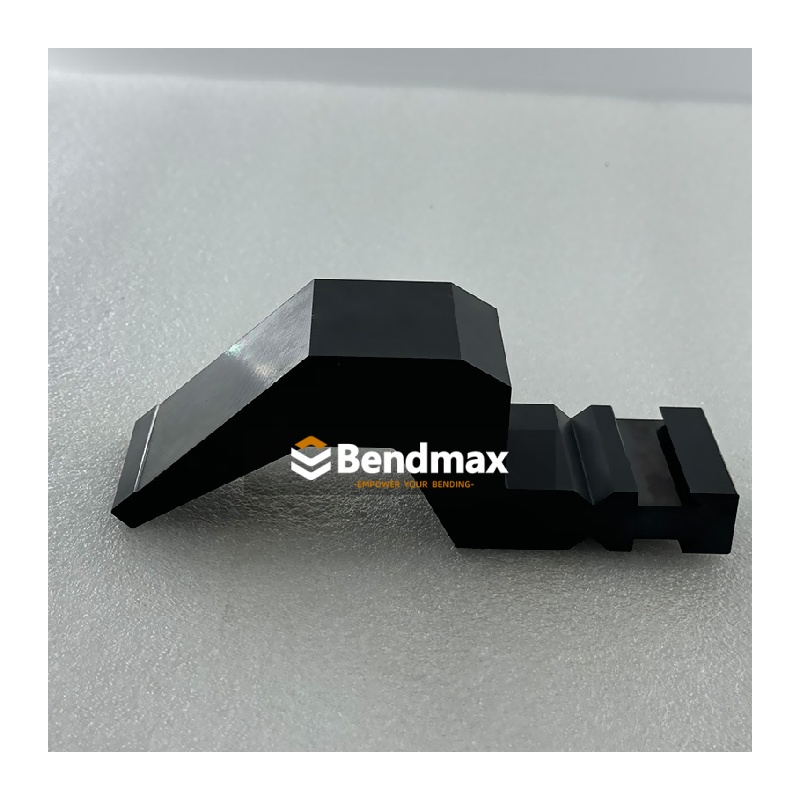

Bednmax - نظام Bystronic لثني مكابس الفرامل ذات العنق المعقوف/المنقار المعقوف

2. لماذا تنفد مساحة الثقب القياسية أحيانًا؟

تتميز أداة الثني القياسية بهيكل صلب ومتين نسبياً. يوفر هذا التصميم قوة هيكلية جيدة ويجعلها مناسبة للثني للأغراض العامة.

ومع ذلك، أثناء عملية الثني المعقدة، لا تبقى قطعة العمل مسطحة.

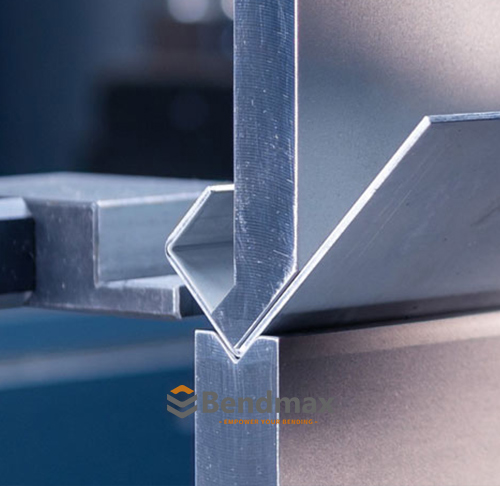

بعد الانحناء الأول، ترتفع الحافة. ​​وبعد عدة انحناءات، قد تبدأ قطعة العمل بالالتفاف حول الأداة العلوية. وعندما تتحرك الحافة التالية للأعلى، قد تصطدم بالجسم الصلب للمثقب القياسي.

تشمل مشاكل التداخل النموذجية ما يلي:

• جدار جانبي عميق يصطدم بجسم اللكمة
• اصطدام حافة الإرجاع بالمثقب
• شفة مثنية مسبقًا تلامس حامل الأداة
• صندوق ضيق يصبح ضيقًا جدًا بحيث لا يسمح بتوجيه لكمة مستقيمة
• أصبح الانحناء النهائي مستحيلاً لأن الجزء يحيط بالأداة

هذا مشكلة في التخليصليس بالضرورة أن تكون مشكلة قوة.

القوة تحل مشاكل الأحمال. والهندسة تحل مشاكل الخلوص.

قد تتحمل أداة التثقيب القياسية الأقوى قوة انحناء أكبر، لكنها لا تستطيع إنشاء مساحة إضافية حول شفة عميقة أو شفة تم تشكيلها مسبقًا.

3. كيف تُساهم هندسة العنق المعقوف في زيادة السرعة السمة الرئيسية لآلة التثقيب ذات العنق المعقوف هي عنقها أو حلقها المجوف. بدلاً من استخدام شكل صلب خلف رأس المثقب، تقوم الأداة بإزالة المادة من منطقة التداخل. وهذا يخلق منطقة خلوص يمكن أن تمر من خلالها حافة قطعة العمل أثناء شوط الثني. مبدأ العمل بسيط: • يلامس طرف المثقب الصفيحة المعدنية. • تبدأ المادة بالتشكل حول قالب V. • تتحرك الحواف المنحنية سابقًا إلى الأعلى. • يوفر شكل الثقب المجوف مساحة لتلك الحواف. • يمكن إكمال عملية الثني دون أن تصطدم قطعة العمل بجسم المثقب.   تُعد هذه الهندسة ذات قيمة خاصة عند تشكيل الصناديق العميقة أو الانحناءات العكسية، حيث تصبح قطعة العمل أقرب بشكل متزايد إلى الأدوات العلوية أثناء العمليات المتتالية.

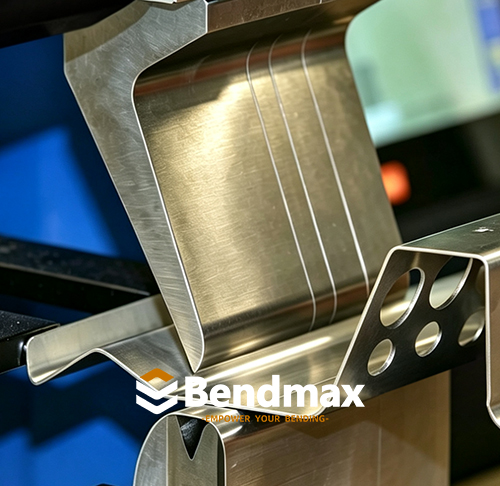

4. التطبيقات النموذجية لمثاقب العنق المعقوف

ثني الصندوق العميق

تُعد الصناديق العميقة من أكثر التطبيقات شيوعاً لآلات التثقيب ذات العنق المعقوف.

عندما تُثنى الجوانب الأولى للصندوق، قد ترتفع الحواف المتبقية بجانب أداة التثقيب. وقد تصطدم أداة التثقيب المستقيمة بهذه الجدران قبل اكتمال الثني النهائي.

يسمح التصميم المقعر لثقب عنق الإوزة بتحريك جدران الصندوق الموجودة إلى منطقة الخلوص.

تشمل المنتجات النموذجية ما يلي:

5. مثقب العنق المعقوف مقابل المثقب القياسي

لا تُعدّ الأداتان بديلتين مباشرتين لبعضهما البعض.

يُفضّل استخدام المثقب القياسي عندما يكون لقطعة العمل شكل هندسي تقليدي ومساحة كافية. أما المثقب ذو العنق المعقوف فيُصبح مفيدًا عندما تتداخل قطعة العمل فعليًا مع الأداة القياسية.

6. الميزة الرئيسية: مساحة أكبر

إن أعظم فائدة لآلة التثقيب ذات العنق المعقوف ليست في زيادة الحمولة أو زاوية الانحناء الحادة.

ميزتها الرئيسية هي تصريح إضافي.

وهذا قد يساعد المصنّعين:

• أكمل المنعطفات العميقة

• تقليل التداخل بين المثقب وقطعة العمل

• حواف إرجاع الشكل بسهولة أكبر

• تحسين الوصول إلى الملفات الشخصية المتخصصة

• تقليل الحاجة إلى عمليات قطع تخفيف الضغط الخاصة بقطع العمل

• تبسيط تسلسلات الانحناء المعقدة

• تحسين مرونة الإنتاج

بالنسبة للعديد من التطبيقات ذات المظهر الجانبي العميق، يمكن أن تكون هندسة الثقب الصحيحة أكثر أهمية من مجرد اختيار أداة أقوى.

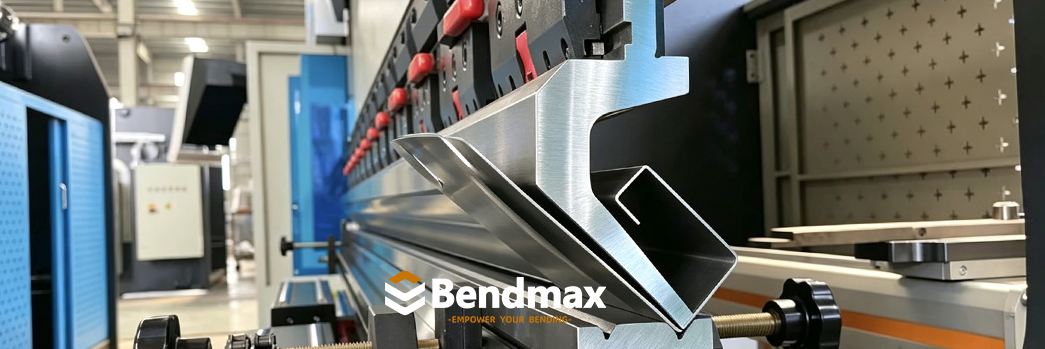

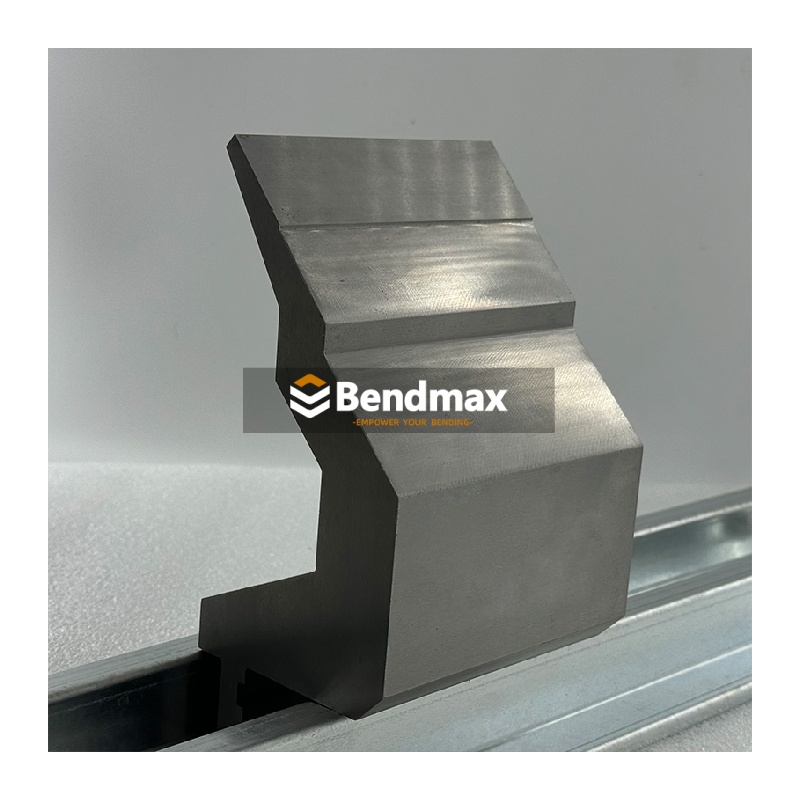

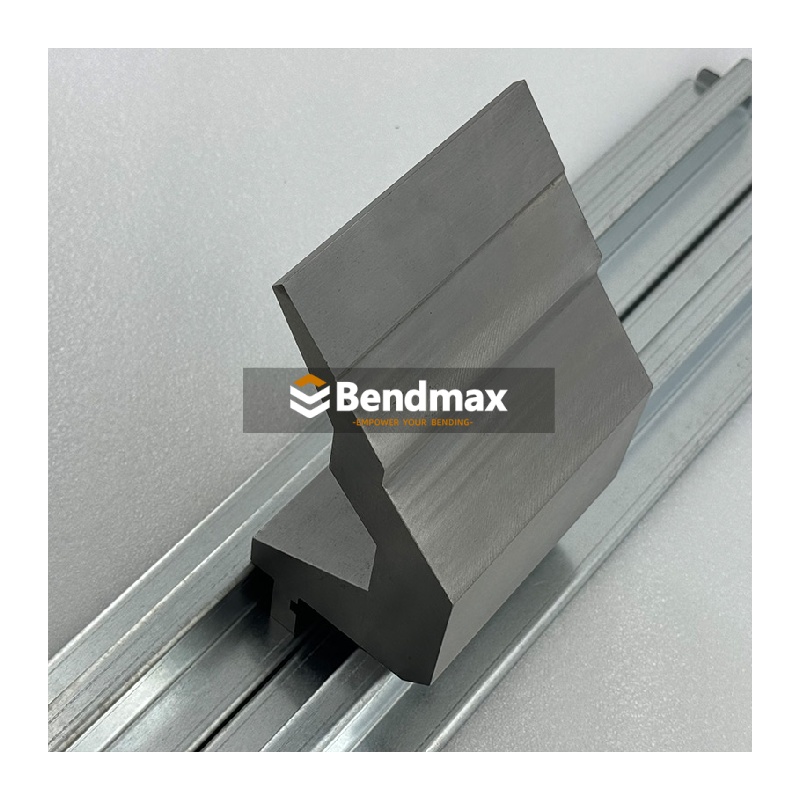

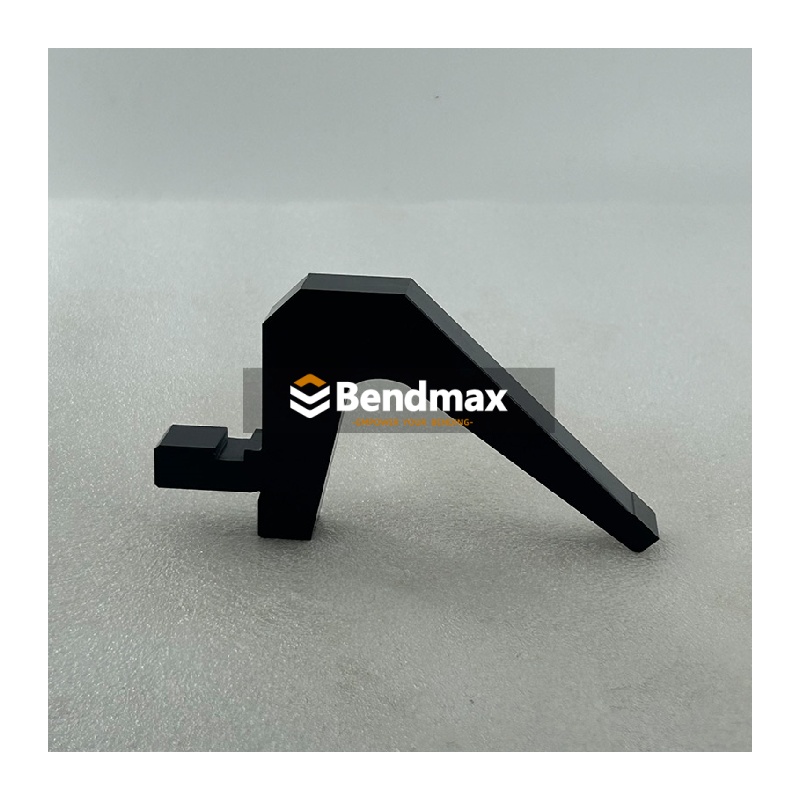

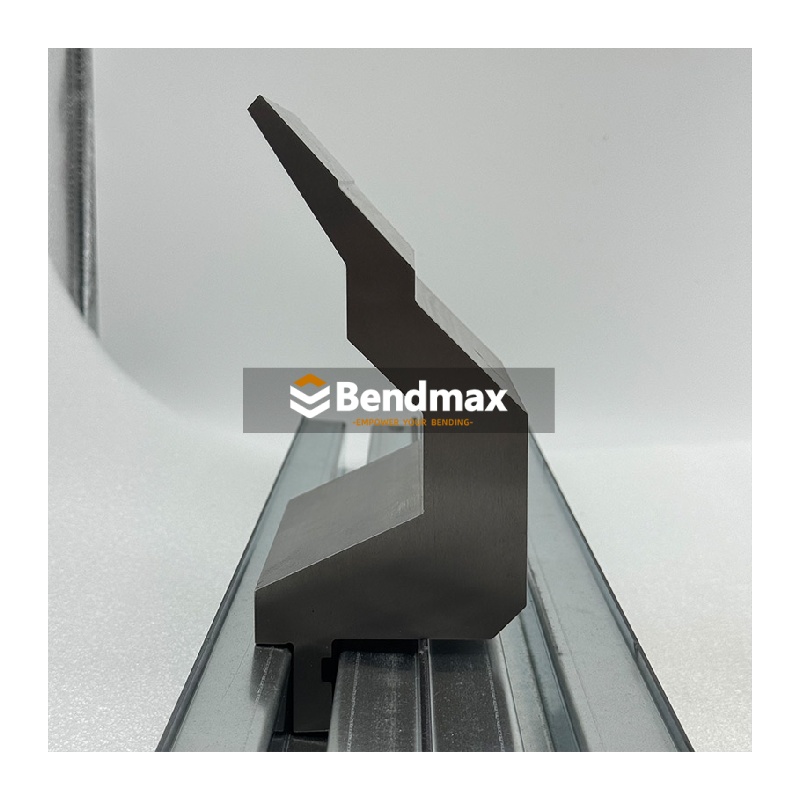

مكبس فرامل ذو رقبة معقوفة / مكبس سوان

7. المفاضلة الهيكلية

تأتي الخلوصات التي يوفرها مثقاب العنق المعقوف من إزالة المواد من جسم المثقاب.

هذا يعني أن زيادة عمق الحلق قد تقلل من مساحة المقطع العرضي التي تدعم طرف العمل. ومع زيادة عمق الحلق، قد يصبح المثقب أكثر حساسية لـ: • حمل الانحناء • انحراف الأداة • التحميل غير المتساوي • ضغط مركز • طول ثقب غير صحيح • قوة تشكيل مفرطة • اختيار القالب بشكل غير صحيح

لهذا السبب، لا ينبغي اختيار مثقب العنق المعقوف بناءً على مظهره أو عمق عنقه فقط. يجب موازنة التصريح المطلوب مع ما يلي: • سمك المادة • نوع المادة • نصف القطر الداخلي المطلوب • عمق الصندوق أو الحافة • طول الانحناء • زاوية اللكمة • فتحة على شكل حرف V • حمولة الآلة • تصنيف حمل الأدوات • طريقة الانحناء الفعلية   تم تصميم أداة ثقب العنق المعقوف لإنشاء مساحة، ولكنها لا تزال بحاجة إلى قوة هيكلية كافية للتطبيق.

8. لماذا يُعد عمق الحلق مهمًا؟

يحدد عمق الحلق مقدار المساحة المتاحة خلف طرف المثقب.

مع ذلك، فإن زيادة عمق الحلق ليست دائماً أفضل. فالتجويف العميق جداً قد يقلل من صلابة الأداة وقد يحد من حمل الانحناء المسموح به.

النهج الصحيح هو اختيار الحد الأدنى لعمق الحلق الذي يوفر الخلوص المطلوبمع الحفاظ على قوة واستقرار كافيين.

9. سلسلة لكمات عنق الإوزة وثني الصندوق



إن اختيار الأدوات ليس سوى جزء واحد من عملية ثني الصناديق الناجحة. كما أن تسلسل الثني يؤثر على الخلوص.

بالنسبة للعديد من المكونات ذات الشكل الصندوقي، ينبغي على المشغلين التفكير في ثني الحواف الأقصر أولاً. يساعد ذلك في الحفاظ على سهولة الوصول لعمليات الثني اللاحقة ويقلل من خطر إحاطة المثقب بجدران سبق تشكيلها.

قبل الإنتاج، تحقق مما يلي:

ارتفاع كل شفة

المسافة بين الجدران المتقابلة

عمق فتحة الثقب

طول جزء الثقب

أبعاد حامل الأدوات

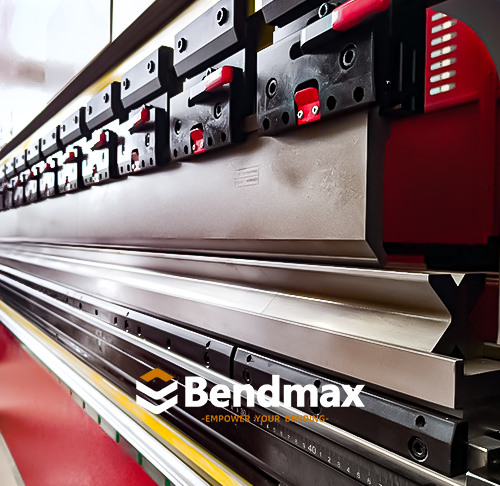

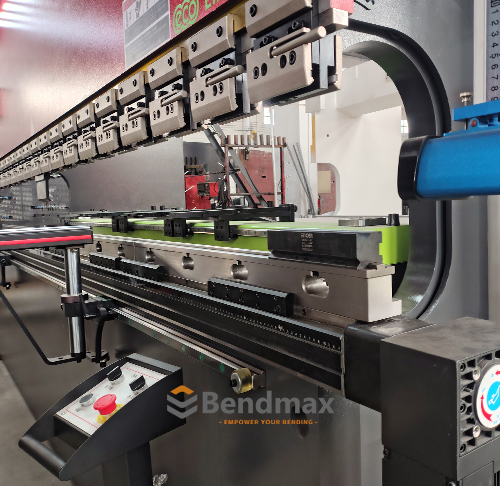

ضوء النهار الآلي

موضع الانحناء الأخير

إمكانية التداخل في الزاوية

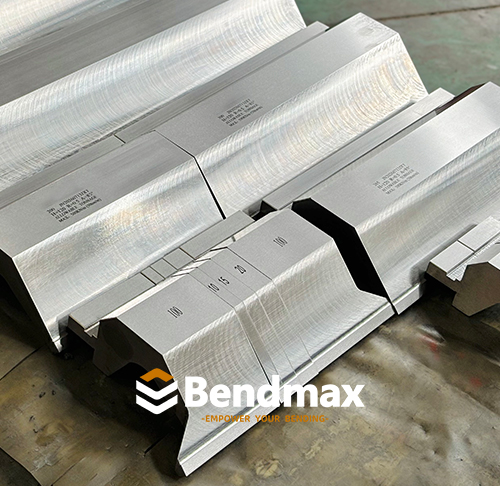

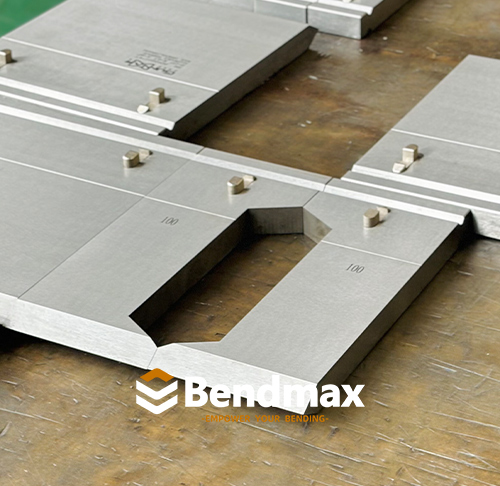

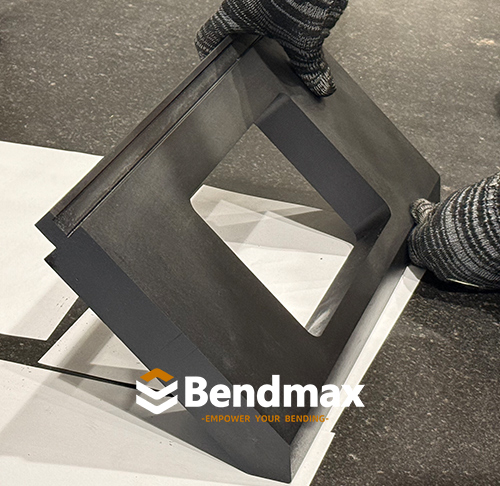

بالنسبة للصناديق الضيقة أو المغلقة بالكامل، قد يلزم استخدام أدوات مجزأة أو أجزاء قرنية خاصة. لا يمكن لمثقب عنق الإوزة الواحد حل جميع مشاكل الخلوص الأفقي أو الزاوي.

10. لا تُعدّ مثاقب العنق المعقوف حلاً شاملاً.

على الرغم من أن مثاقب العنق المعقوف توفر مساحة أكبر، إلا أنها لا تقضي على كل قيود الانحناء.

قد لا تكون أداة ثقب العنق المعقوف مناسبة في الحالات التالية:

• حمل الانحناء المطلوب مرتفع للغاية

• عمق الحلق غير كافٍ

• الصندوق أعمق من المساحة المتاحة للآلة

• الأداة طويلة جدًا بالنسبة للحمل المطلوب

• تتطلب قطعة العمل خلوصًا عند طرفي المثقب

• يحتاج الجزء إلى إزاحة خاصة أو شكل قرني

• لا يتوافق قالب V-die المحدد مع التطبيق

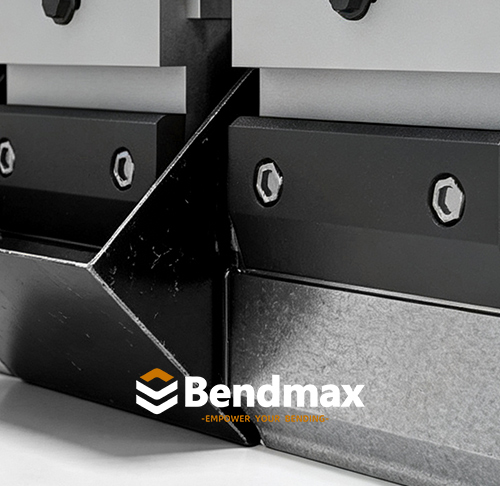

في هذه الحالات، قد يتضمن الحل ما يلي:

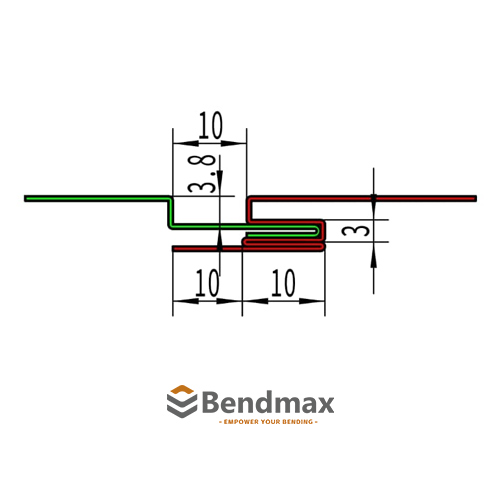

يعتمد اختيار الأدوات الأمثل على الشكل الهندسي الكامل لقطعة العمل بدلاً من الاعتماد على بُعد واحد فقط.

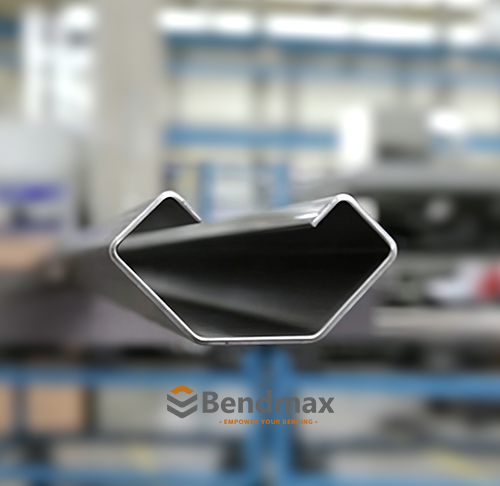

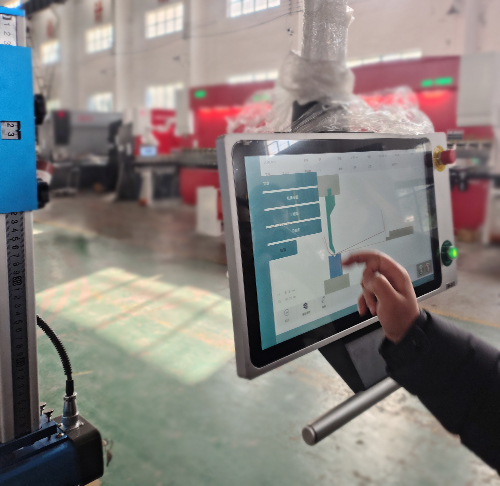

قبل اختيار مثقب عنق الإوزة، راجع المعلومات التالية.

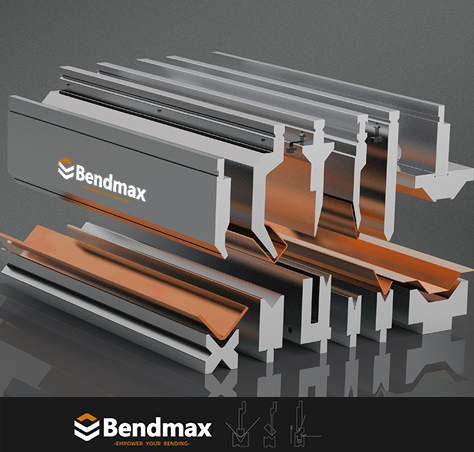

نظام الأدوات تأكد من واجهة أدوات مكبس الثني، مثل: نظام أمادا نظام ترامبف نظام WILA أنظمة بيسترونيك نظام LVD

12. مثاقب عنق الإوزة من بيندماكس

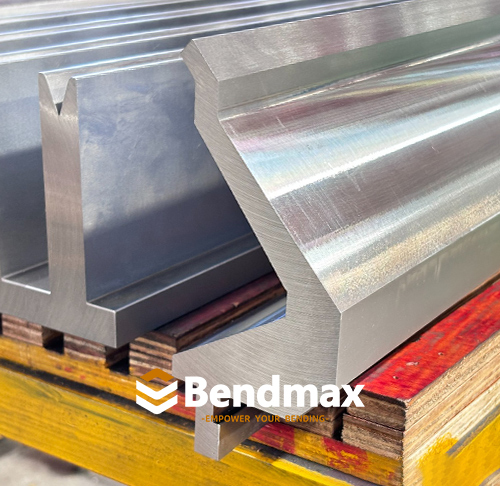

تقوم شركة Bendmax بتصنيع مثاقب وقوالب مكابس الثني لتطبيقات الثني القياسية والمتخصصة.

صُممت حلولنا لثقب العنق المعقوف لتوفير ما يلي:

		تصريح موثوق تُتيح الأشكال المقعرة مساحة إضافية للصناديق العميقة، والقنوات على شكل حرف U، وحواف الإرجاع.
		الهندسة الدقيقة تساعد عمليات التشغيل والطحن الدقيقة في الحفاظ على أبعاد ثابتة للثقب وأداء التشكيل.
		اختيار المواد المناسبة اعتمادًا على التطبيق، يمكن تصنيع أدوات Bendmax باستخدام مواد مثل C45 أو 42CrMo.
		التخصيص القائم على التطبيق يمكن مراعاة أعماق الحلق المختلفة وزوايا الثقب وارتفاعات العمل وأطواله وفقًا لمتطلبات قطعة العمل والآلة الخاصة بالعميل.
		توافق النظام يمكن توفير الأدوات لأنظمة مكابس الثني الشائعة الاستخدام، وذلك رهناً بتأكيد الواجهة والأبعاد المطلوبة.

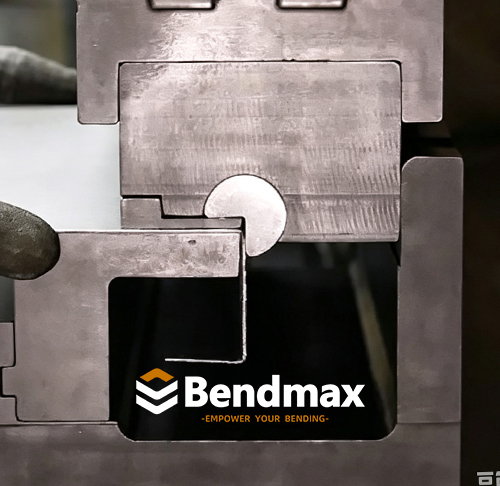

بالنسبة لقوالب التثقيب ذات العنق المعقوف المصممة حسب الطلب، يمكن للعملاء تقديم رسم توضيحي للجزء، وسماكة المادة، وزاوية الانحناء، وارتفاع الحافة، ومعلومات عن الماكينة. بعد ذلك، تقوم شركة Bendmax بتقييم الخلوص المطلوب واقتراح تصميم مناسب للأدوات.

تُعتبر أداة ثقب العنق المعقوف خيارًا قويًا عندما:

• تصطدم أداة التثقيب القياسية بقطعة العمل
• يتميز هذا الجزء بجدران جانبية عميقة
• تتضمن قطعة العمل حواف إرجاع طويلة
• يتطلب تركيب قناة على شكل حرف U مساحة داخلية إضافية
• يُحدث تسلسل الانحناء تداخلاً
• يصبح من الصعب تدوير الجزء أو إعادة وضعه
• لا يمكن للمثقب التقليدي الوصول إلى خط الانحناء المطلوب

السؤال الأساسي ليس:

"هل أحتاج إلى لكمة أقوى؟"

إنها:

"هل تحتاج قطعة العمل إلى مساحة أكبر حول أداة التثقيب؟"

إذا كانت الإجابة نعم، فقد تكون أداة ثقب عنق الإوزة هي الخطوة التالية الصحيحة.

14. درس الهندسة

تُعدّ أداة الثني القياسية أساسًا متعدد الاستخدامات لعمليات الثني اليومية. ولكن عندما تبدأ المقاطع العميقة أو حواف الإرجاع أو الجدران المشكلة مسبقًا في التداخل مع الأداة، يصبح من الضروري استخدام تصميم هندسي مختلف.

تُوفر أداة تثبيت مكابس الفرامل ذات العنق المعقوف مساحة إضافية خلف طرف العمل، مما يساعد المصنعين على تشكيل الصناديق العميقة والقنوات على شكل حرف U وحواف الإرجاع بكفاءة أكبر.

ميزتها الرئيسية واضحة:

توفر أداة التثقيب القياسية القوة والتنوع. بينما توفر أداة التثقيب ذات العنق المعقوف المساحة اللازمة لعمليات الثني المعقدة.

يجب أن يوازن الاختيار الصحيح دائمًا بين الخلوص، وقوة الأداة، وقدرة الماكينة، وهندسة قطعة العمل.

في المقال التالي من سلسلة أدوات مكابس الثني الشائعة من Bendmax، سنستكشف شكلًا آخر متخصصًا للثقب ونشرح متى يصبح أكثر ملاءمة من ثقب العنق المعقوف التقليدي.

15. الأسئلة الشائعة

تُعدّ أداة الثني القياسية أساسًا متعدد الاستخدامات لعمليات الثني اليومية. ولكن عندما تبدأ المقاطع العميقة أو حواف الإرجاع أو الجدران المشكلة مسبقًا في التداخل مع الأداة، يصبح من الضروري استخدام تصميم هندسي مختلف.

تُوفر أداة تثبيت مكابس الفرامل ذات العنق المعقوف مساحة إضافية خلف طرف العمل، مما يساعد المصنعين على تشكيل الصناديق العميقة والقنوات على شكل حرف U وحواف الإرجاع بكفاءة أكبر.

ميزتها الرئيسية واضحة:

1. هل يمكنك تصنيع أدوات ثني الصفائح المعدنية حسب الطلب؟

نعم. تقوم شركة Bendmax بتصنيع مكابس الثني والقوالب والأدوات المخصصة بناءً على رسوماتك وأبعادك وموادك وسمكك ومتطلبات الثني الخاصة بك.



2. ما المعلومات التي تحتاجها للحصول على عرض سعر؟

يرجى تقديم رسمة الأدوات أو رسمة القطعة، ونوع مكبس الثني، ونظام الأدوات، والمادة، والسماكة، وزاوية الثني، ونصف القطر الداخلي، والطول المطلوب. كما أن الصور أو العينات مفيدة أيضاً.



3. ما هي المواد المستخدمة في أدوات مكابس الثني الخاصة بكم؟

نستخدم عادةً سبائك C45 و42CrMo، ويتم اختيارها وفقًا لتصميم الأدوات ومتطلبات التطبيق. كما يمكن مناقشة متطلبات المواد الخاصة.



4. ما هي درجة الصلابة التي تحققها أدواتك؟

اعتمادًا على تصميم الأدوات، يتم عادةً تقوية الجسم إلى HRC 30-35، بينما يمكن أن تصل منطقة العمل إلى HRC 54-60 تقريبًا لتحسين مقاومة التآكل وعمر الخدمة.



5. كيف تضمن دقة الأدوات؟

نستخدم معدات التصنيع والطحن والفحص الدقيقة باستخدام الحاسوب للتحكم في الأبعاد ودقة المظهر الجانبي والاستقامة والصلابة، مع دقة نموذجية للأدوات تصل إلى ±0.02 مم.



6. ما هو وقت الإنتاج لديكم؟

تعتمد مدة التسليم على نوع الأدوات وكميتها ومتطلبات التخصيص. عادةً ما يمكن توفير الأدوات القياسية بشكل أسرع، بينما تتطلب الأدوات المصممة حسب الطلب وقتاً إضافياً للهندسة والإنتاج.



7. هل يمكنك التصنيع

نعم. نحن ندعم طلبات تصنيع المعدات الأصلية والطلبات بالجملة، بما في ذلك الأدوات المصنعة وفقًا لرسومات العميل ومواصفاته وأنظمة الأدوات المطلوبة.



8. هل تقومون بشحن أدوات مكابس الثني إلى جميع أنحاء العالم؟

نعم. تقوم شركة Bendmax بتوريد أدوات ثني الصفائح المعدنية للعملاء في جميع أنحاء العالم ويمكنها دعم تغليف التصدير وتنسيق الشحن وخدمة ما بعد البيع.



9. هل يمكنك مساعدتي في اختيار أدوات مكبس الثني المناسبة؟

نعم. أرسل لنا طراز جهازك، وأدواتك الحالية، ورسم قطعة العمل أو متطلبات الثني. يمكن لمهندسينا مساعدتك في التوصية بحل مناسب من حيث المثقب أو القالب أو الأدوات المصممة خصيصًا.
