ما هي أدوات مكابس الثني؟ الدليل الشامل للمصنعين

في عالم تصنيع المعادن، إذا كانت مكبس الثني بمثابة العضلة، فإن أدوات التصنيع هي بلا شك العقل المدبر. إنها العامل الحاسم بين قطعة دقيقة وقطعة خردة.

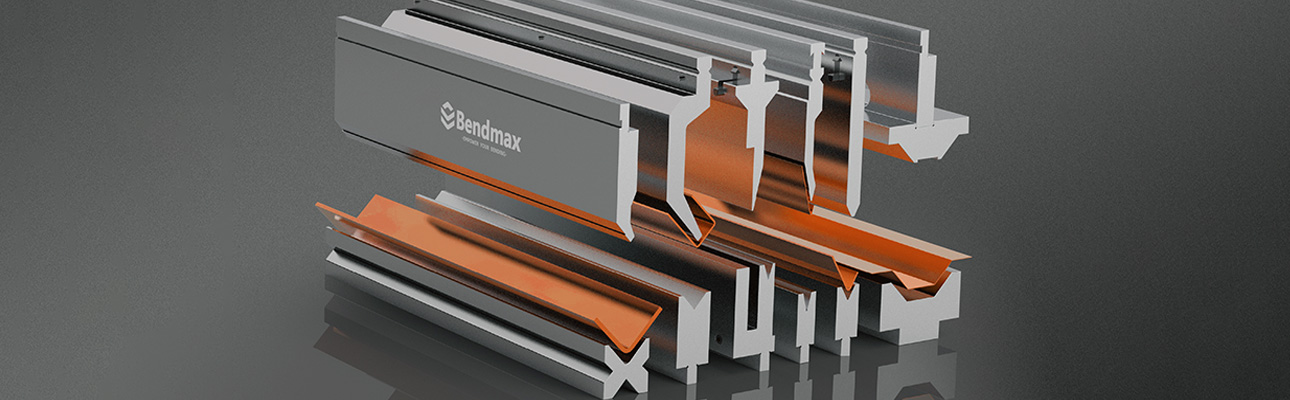

تشير أدوات مكابس الثني إلى الأدوات المتخصصة - التي تتكون من مكبس علوي وقالب سفلي - المستخدمة في آلة مكابس الثني لثني وتشكيل الصفائح المعدنية. تعمل هذه الأدوات بتناغم: يوفر القالب التجويف، ويطبق المكبس القوة لإنشاء زوايا وأشكال دقيقة.

بصفتي مصنع أدوات ثني الصفائحنتعامل يوميًا مع مشاريع ثني معقدة. ومع ذلك، غالبًا ما نجد أن حتى العملاء ذوي الخبرة ليسوا على دراية كاملة بأساسيات أدوات التشكيل نفسها. لذا، من وجهة نظر مدير مصنع، إليكم شرحًا بسيطًا وعمليًا.

1. ما هي أدوات مكابس الثني؟ الأساسيات

ببساطة، تشير أدوات مكابس الثني إلى الأدوات المتخصصة المثبتة على آلة مكابس الثني لثني وتشكيل الصفائح المعدنية. وهي تعمل وفق مبدأ بسيط:

• أداة الثقب (الأداة العلوية): يتم تركيبها على الكبش العلوي، وهي تقوم بتطبيق الضغط على المعدن.
• القالب (الأداة السفلية): يتم تثبيته على السرير، وهو يدعم المعدن ويحدد زاوية الانحناء.

تُوضع الصفيحة المعدنية بين هاتين الأداتين. وعندما ينزل المكبس، يدفع المعدن إلى داخل القالب، مُحدثًا انحناءً دقيقًا. ورغم بساطة الأمر ظاهريًا، إلا أن هندسة هذه الأدوات وصلابتها وتصميمها هي ما يُحدث الفرق بين قطعة مثالية وقطعة تالفة.

المكونات الرئيسية لمجموعة الأدوات

قبل الخوض في الأنواع، دعونا نلقي نظرة على التشريح:

• الكبش والسرير: الجزء العلوي المتحرك والجزء السفلي الثابت من الآلة.
• نظام التثبيت: الآلية (الميكانيكية أو الهيدروليكية) التي تثبت المثقب والقالب بإحكام.
• لسان الأمان/نقرة الأمان: ميزة أمان في المثاقب لمنعها من السقوط أثناء تغيير الأدوات.

2. التصنيف: أنواع المثاقب (الأدوات العلوية)

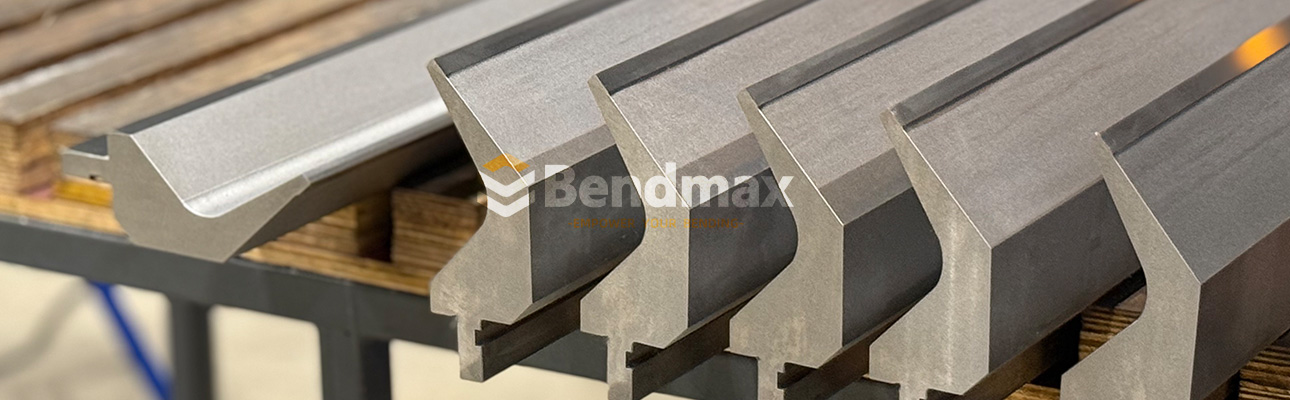

يُحدد شكل أداة التثقيب أنواع القطع التي يُمكن ثنيها. فيما يلي أكثر الأنواع شيوعًا في ورش العمل:

اللكمة القياسية (اللكمة المستقيمة)

إنها "العمود الفقري" للصناعة. عادةً ما يكون لها شكل بسيط وتستخدم للانحناءات القياسية بزاوية 90 درجة أو الزوايا البسيطة على الأجزاء التي لا تحتوي على حواف ارتداد.

1. مثقب عنق الإوزة

سميت أداة التثقيب ذات العنق المعقوف بهذا الاسم نسبة إلى شكلها، ولها شكل غائر عميق (نقش بارز).

يُعدّ هذا الجهاز ضروريًا لثني القنوات على شكل حرف U أو الأجزاء ذات الحواف العميقة. يسمح الجزء "المقطّع" للجزء المعدني المثني مسبقًا بالمرور دون اصطدام بالمثقب.

2. لكمة بزاوية حادة

تتميز هذه المثاقب بزاوية طرف حادة للغاية (عادة من 30 درجة إلى 60 درجة).

تُستخدم هذه الأدوات بشكل أساسي في ثني المعادن بالهواء. عند ثني المعدن بزاوية تتجاوز 90 درجة (مثلاً إلى 85 درجة)، يتم احتساب ارتداد المعدن، مما يسمح له بالعودة إلى زاوية 90 درجة مثالية. كما تُستخدم أيضاً لإنشاء زوايا حادة.

3. لكمة الوشاح

أداة ثقب ضيقة ومتخصصة تُستخدم غالبًا في صناعة إطارات النوافذ والأبواب. يسمح تصميمها النحيف بدخول المساحات الضيقة جدًا أو إنشاء أشكال معقدة للإطارات.

3. التصنيف: أنواع القوالب (الأدوات السفلية)

أقراص V (المعيار)

النوع الأكثر شيوعاً من القوالب. يتميز بوجود أخدود على شكل حرف V.

• قالب V أحادي: يحتوي على أخدود واحد. يتميز بدقة عالية، ويستخدم غالبًا في عمليات الثني الشاقة.
• قالب متعدد الفتحات على شكل حرف V (قالب رباعي الاتجاهات): قالب يحتوي على أربع فتحات مختلفة على شكل حرف V على كل جانب. يتم تدوير القالب لتغيير عرض الفتحة. مثالي لورش العمل التي تُغيّر سماكة المواد بشكل متكرر.

قوالب ثني الحواف / تسطيحها

تُستخدم هذه الأداة لإنشاء "حافة" (حافة مطوية آمنة) على الصفائح المعدنية. وهي عملية من خطوتين:

• قم بثني الورقة بزاوية حادة (حوالي 30 درجة).
• استخدم الجزء العلوي المسطح للقالب لسحق المعدن حتى يصبح مسطحًا.

الاستخدام: حواف آمنة على الخزائن والأدراج والعلب الإلكترونية.

4. أنماط أدوات مكابس الثني: جدول مقارنة

أحد أكثر الجوانب إرباكًا للمبتدئين هو "النمط" أو "المعيار". لا يمكنك وضع مثقب أمريكي في حامل أوروبي بدون محول.

إليك مقارنة سريعة لمساعدتك في تحديد ما تحتاجه:

إذا كنت تدير ورشة ذات إنتاج متنوع بكميات قليلة (تغيير الإعدادات 10 مرات في اليوم)، فإن الاستثمار في مشابك من نوع Wila/Trumpf أو مشابك التغيير السريع للأدوات الأوروبية سيغطي تكلفته من خلال توفير تكاليف العمالة في غضون عام.

5. كيف تختار الأدوات المناسبة؟

إن اختيار الأداة المناسبة يتعلق بالفيزياء، وليس بالشكل فقط. القرار الأكثر أهمية هو فتحة قالب التشكيل على شكل حرف V.

"قاعدة الثمانية" (في فن التحكم بالهواء)

بالنسبة للفولاذ الطري القياسي، فإن القاعدة العامة لاختيار فتحة قالب V هي:

مثال: إذا كنت تقوم بثني الفولاذ الطري بسمك 2 مم، فأنت بحاجة إلى فتحة على شكل حرف V بسمك 16 مم (2*8=16).

دليل اختيار الفتحة على شكل حرف V

يؤدي استخدام قالب V أصغر إلى تقليل نصف القطر، ولكنه يتطلب قوة ضغط أكبر بكثير. أما استخدام قالب V أكبر فيقلل من قوة الضغط ولكنه يزيد من نصف القطر.

المادة والصلابة

لا تنظر فقط إلى الشكل؛ انظر إلى درجة الفولاذ.

• 42CrMo (فولاذ الكروم والموليبدينوم): المعيار الصناعي للأدوات عالية الجودة.
• الصلابة: يجب أن تتمتع الأداة الجيدة بصلابة أساسية لضمان المتانة (حوالي 30 HRC)، وصلابة سطحية تتراوح بين 50 و60 HRC (عن طريق التصليد بالليزر أو الحث). تُعد هذه الصلابة السطحية العالية بالغة الأهمية إذا كنت تبحث عن أداة متينة. أدوات ثني الصفائح الفولاذية المقاومة للصدألأن الفولاذ المقاوم للصدأ مادة كاشطة ويمكن أن يتسبب بسرعة في تآكل أو تلف الأدوات الأكثر ليونة.

6. الصيانة: إطالة عمر الأداة

الأدوات أصول باهظة الثمن. إليكم توصياتنا بشأن صيانتها في المصنع:

• التنظيف قبل الاستخدام: احرص دائمًا على مسح رأس المثقب وكتف القالب. تعمل طبقة الأكسدة الناتجة عن الفولاذ المدلفن على الساخن كأوراق الصنفرة، مما يؤدي إلى إتلاف دقة أداتك بمرور الوقت.
• التحميل المركزي: تجنب ثني الأجزاء الصغيرة في نفس الموضع بالضبط على الماكينة يوميًا، فهذا يُسبب تآكلًا غير متساوٍ. حرّك الأدوات على طول سطح الماكينة.
• التخزين السليم: لا ترمِ الأدوات في صندوق. استخدم خزانة أدوات مبطنة بالخشب أو البلاستيك. احتكاك الفولاذ بالفولاذ أثناء التخزين يُسبب تشققات وانبعاجات.
• التشحيم: بالنسبة للثني الشديد، استخدم غشاءً واقيًا أو مادة تشحيم لتقليل الاحتكاك والعلامات.

7.الخاتمة

أدوات مكابس الثني ليست مجرد كتلة معدنية، بل هي أداة دقيقة. إن فهم الفرق بين أداة الثني ذات العنق المعقوف وأداة الثني ذات العنق المستقيم، أو معرفة متى يتم تطبيق "قاعدة الثمانية"، يؤثر بشكل مباشر على كفاءة الإنتاج وجودة المنتج.
