تستطيع أدوات مكابس الثني القياسية التعامل مع نطاق واسع من عمليات الثني. وتغطي المثاقب القياسية، وقوالب V، ومثاقب العنق المعقوف، وأدوات الثني الدائري، وأدوات حياكة الحواف معظم التطبيقات اليومية.
لكن عاجلاً أم آجلاً، يأتي جزء يبدو وكأنه يقول:
محاولة جيدة. أدواتك القياسية لن تجدي نفعاً هنا.
عادةً ما يكون هذا هو الوقت الذي تدخل فيه أدوات ثني الصفائح المخصصة في الصورة.
لا يتعلق تصميم الأدوات المخصصة بصنع شيء غير مألوف لمجرد صنعه، بل يتعلق بتصميم أداة حول غرض محدد. هندسة الجزء، والمادة، والآلة، وتسلسل الثني، ومتطلبات الإنتاج عندما لا تستطيع الأدوات القياسية توفير النتيجة المطلوبة.
السؤال الأول ليس "هل يمكنك صنع أداة مخصصة؟"
السؤال الأفضل هو:
"هل أحتاج إلى واحد حقاً؟"
إذا كان بإمكان أداة التثقيب والقالب القياسية إنتاج الانحناء المطلوب بأمان وبشكل متسق، فعادةً ما يكون هناك سبب ضئيل لإعادة اختراع الأدوات.
تصبح الأدوات المخصصة مجدية عندما تتسبب الأدوات القياسية في مشاكل مثل:
•لا يمكن تحقيق هندسة الانحناء المطلوبة
•الحافة قصيرة جدًا أو عميقة جدًا
•تتداخل قطعة العمل مع المثقب القياسي
•يلزم إنتاج عدة انحناءات في عملية إعداد واحدة
•يلزم نصف قطر أو زاوية خاصة
•يتطلب الجزء إزاحة أو ثنيًا على شكل حرف Z
•تتسبب الأدوات القياسية في حدوث علامات أو تشوه.
•تتطلب عملية الإنتاج عملية تشكيل مخصصة
•يجب تقليل وقت الإعداد
•يتم إنتاج نفس الجزء الخاص بشكل متكرر
•يجب أن تكون قطعة العمل خالية تمامًا من آثار الأدوات.
بعبارة أخرى:
إذا كان الجزء غير عادي، فقد تحتاج الأدوات إلى أن تكون غير عادية أيضًا.
من الأخطاء الشائعة بدء النقاش بما يلي:
"نحن بحاجة إلى ضربة قوية."
هذا مبكر بعض الشيء.
يبدأ تصميم الأدوات المخصصة المناسبة بـ قطعة العمل.
يحتاج مصمم الأدوات إلى فهم ما يلي:
تتضمن المعلومات النموذجية ما يلي:
على سبيل المثال، الانحناء ألومنيوم 1.5 مم و فولاذ عالي القوة بسمك 10 مم من الواضح أنهما ليسا نفس المهمة. قد تختلف هندسة الأدوات وفتحة القالب ونصف قطر المثقب وقوة الانحناء المطلوبة اختلافًا تامًا.
تشمل الأبعاد المهمة ما يلي:
حتى ميزة صغيرة يمكن أن تحدد ما إذا كانت الأداة القياسية ستعمل أم لا.
يجب أن تتطابق الأدوات المستخدمة أيضاً مع مكبس الثني.
تشمل معايير الجهاز المهمة ما يلي:
إن أداة التثقيب المصممة بشكل جميل والمخصصة لا تكون مفيدة للغاية إذا لم تكن مناسبة للآلة.
"
للمزيد من المعلومات، اطلع على مقالاتنا ذات الصلة.
[كيفية حساب قوة الضغط لثني الصفائح المعدنية لأدوات مختلفة (دليل كامل 2026)]
[كيفية اختيار أدوات مكبس الثني المناسبة بناءً على قوة الثني]
[ما هي أدوات مكابس الثني؟ الدليل الشامل للمصنعين]

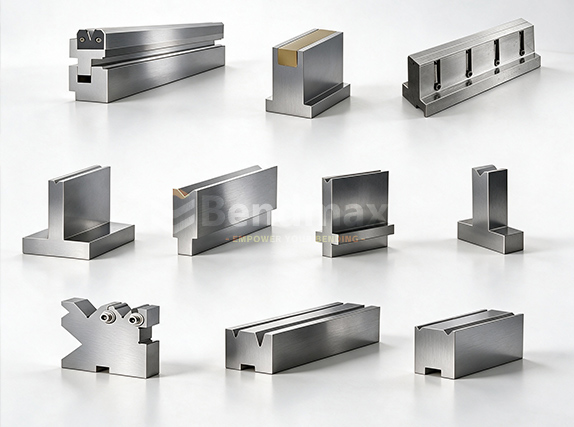

أدوات مخصصة يمكن أن تتخذ أشكالاً عديدة. بعضها فريد تماماً، بينما البعض الآخر عبارة عن نسخ معدلة من الأدوات القياسية.
فيما يلي بعض الأمثلة الشائعة.

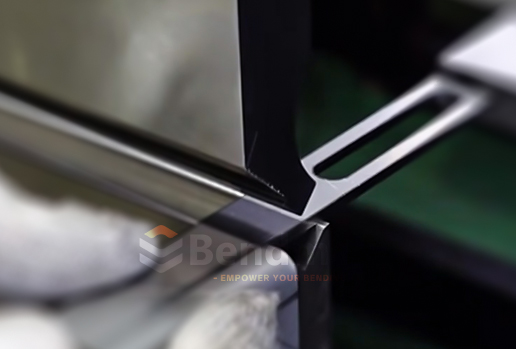

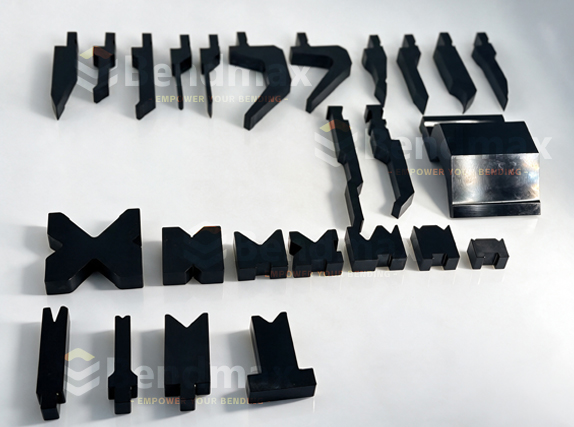

قد يكون من الضروري استخدام مثقب مخصص عندما يتعارض المثقب القياسي مع قطعة العمل.
تشمل التصاميم النموذجية ما يلي:
ثقوب عنق الإوزة العميقة للغاية
ثقوب ضيقة
لكمات ممتدة
لكمات بزاوية خاصة
لكمات نصف قطرية
لكمات متداخلة
قوالب تشكيل مخصصة
قوالب تشكيل متعددة المراحل
فعلى سبيل المثال، قد تصطدم قطعة عمل عميقة على شكل صندوق بمثقب مستقيم قياسي. مثقب عنق الإوزة أو مثقب الإزاحة يمكن أن يوفر ذلك الخلوص الإضافي اللازم لإكمال الانحناء.
وينطبق المبدأ نفسه على الأدوات السفلية.
قالب V القياسي مناسب تمامًا للثني الهوائي التقليدي، ولكن قد تتطلب التطبيقات الخاصة ما يلي:
• فتحات على شكل حرف V مصممة حسب الطلب
• فتحات متعددة على شكل حرف V
• رقائق على شكل حرف V غير متماثلة
• قوالب الإزاحة
• يموت نصف القطر
• قوالب على شكل حرف U
• قوالب رباعية الاتجاهات
• قوالب قابلة للتعديل
• قوالب التشكيل
تُعد فتحة القالب ذات أهمية خاصة لأنها تؤثر على العلاقة بين سُمك المادة، ونصف القطر الداخلي، وقوة الانحناء، والحد الأدنى لطول الشفة.
بالنسبة لثني الهواء التقليدي، فإن نقطة البداية الشائعة الاستخدام هي:
V ≈ 6–8 × سمك المادة
لكن هذه ليست قاعدة عامة. فقوة المادة، ونصف القطر المطلوب، وهندسة الأدوات، وقدرة الآلة كلها أمور مهمة.
ولهذا السبب تحديداً يجب تصميم الأدوات المخصصة حول التطبيق الفعلي بدلاً من مجرد نسخ بُعد من كتالوج.
إليكم إحدى أكبر مزايا الأدوات المصممة حسب الطلب:
يمكنك أحيانًا تحويل عدة عمليات إلى عملية واحدة.
تخيل جزءًا يتطلب عادةً ما يلي:
قد تجمع أداة تشكيل مصممة خصيصًا العديد من هذه العمليات في عملية إعداد واحدة.
وهذا قد يقلل مما يلي:
بالنسبة للإنتاج بكميات كبيرة، حتى التوفير 30 ثانية لكل جزء قد يصبح الأمر ذا أهمية.
على سبيل المثال، بمعدل 500 قطعة شهرياً:
0.5 دقيقة × 500 = 250 دقيقة
هذا أكثر من 4 ساعات يتم توفير جزء من وقت الإنتاج كل شهر.
وهذا مجرد تحسن بسيط واحد.
يُعدّ وضع العلامات على الأسطح سببًا شائعًا آخر للجوء إلى التخصيص.
يمكن أن تترك قوالب القطع القياسية على شكل حرف V علامات على:
إذا كانت الجودة التجميلية مهمة، فإن العميل قالب بدون علامة أو بدون علامة قد يكون هذا حلاً أفضل.
بحسب التطبيق، قد تستخدم الأدوات ما يلي:
الهدف بسيط:
قم بثني الورقة دون ترك أي تذكار على شكل أداة.
قد يكون هذا الأمر ذا قيمة خاصة عندما لا يمكن تلميع المكون النهائي أو إعادة طلائه أو إعادة تشكيله بأي شكل آخر بعد ثنيه.

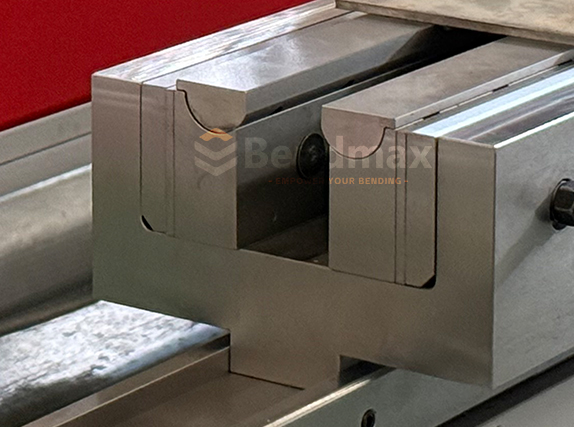

قالب على شكل حرف V قابل للتعديل والدوران من Bendmax
|

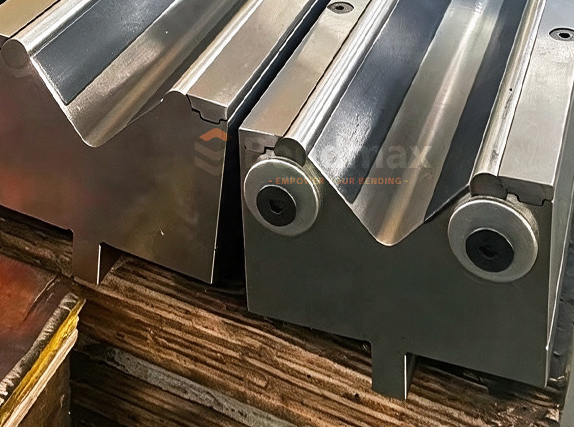

قالب ثني الصفائح الدائرية من Bendmax بدون علامات
|

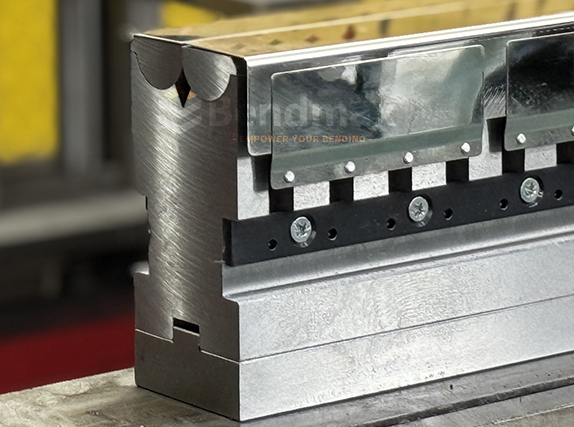

أدوات Bendmax Wing Bending Plus
|

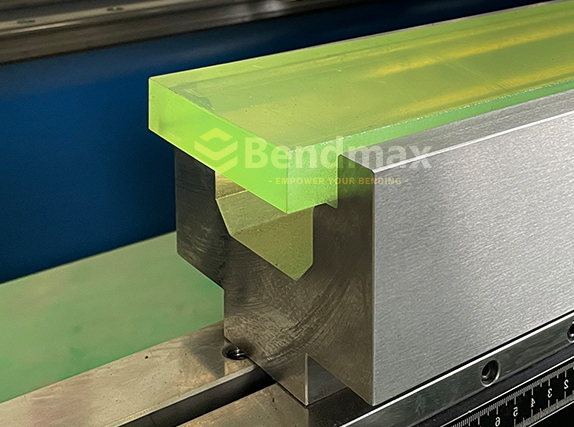

حامل Bendmax PU وقوالب إدخال بدون علامات/بدون علامات
|

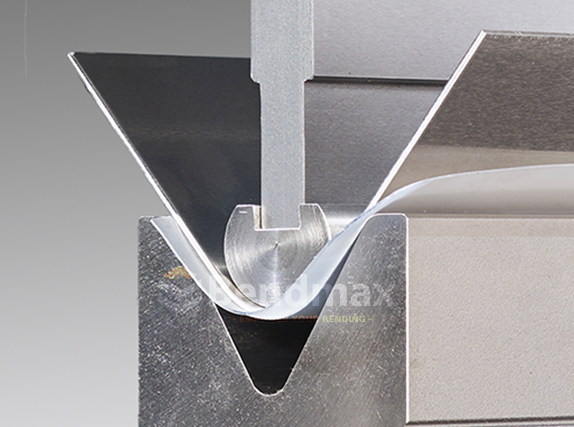

غشاء بيندماكس الواقي
|

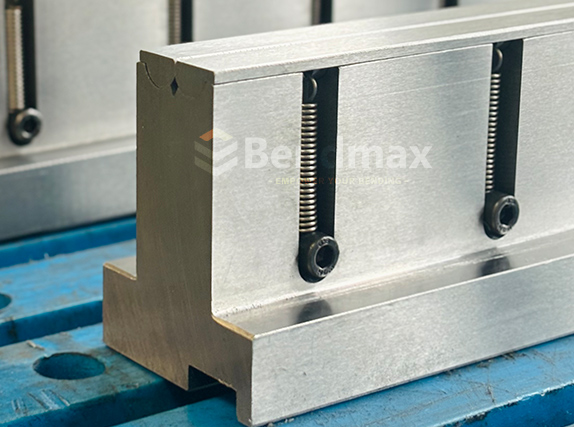

قالب على شكل حرف V قابل للدوران من بيندماكس
|
يُعدّ الثني المائل تطبيقًا كلاسيكيًا آخر للأدوات المخصصة.
يتطلب الانحناء على شكل حرف Z عادةً انحناءين متوازيين مع إزاحة متحكم بها بينهما.
يمكنك إجراء العملية باستخدام أدوات قياسية متعددة، ولكن هناك حاجة إلى أداة مخصصة. أداة ثني على شكل حرف Z قد يؤدي ذلك أحيانًا إلى تسريع العملية وجعلها أكثر اتساقًا.
الأبعاد الرئيسية عادةً ما تكون كالتالي:
بالنسبة للإنتاج المتكرر، يمكن أن تكون أداة الإزاحة المخصصة أكثر منطقية بكثير من إعداد العديد من المثاقب والقوالب القياسية بشكل متكرر.

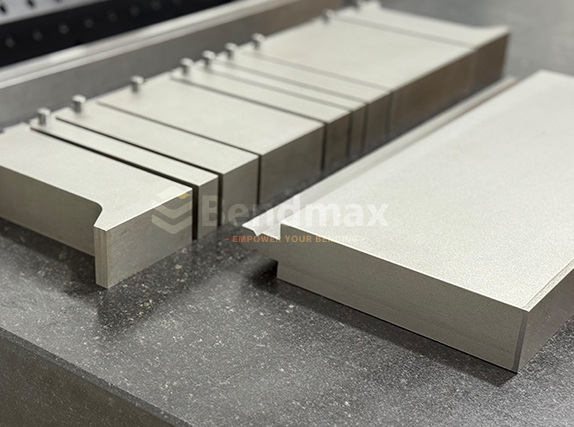

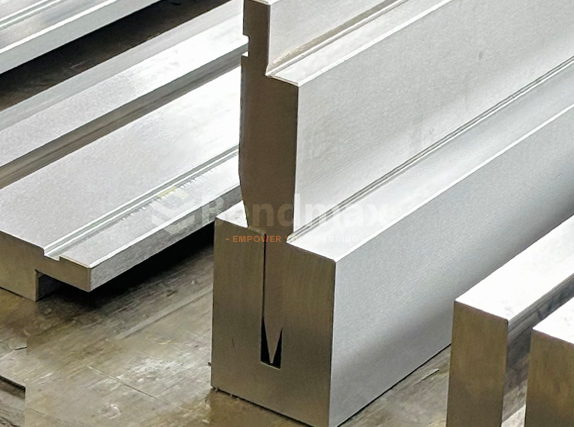

تبدو عملية حياكة الحواف بسيطة.
ليس الأمر كذلك دائماً.
تتضمن عملية حياكة الحواف النموذجية أولاً ثني الورقة ثم تسوية الحافة المطوية.
قد تتطلب العملية، بحسب نوع المادة وتصميم الجزء، ما يلي:
يجب أن توفر الأدوات مساحة كافية للشفة المنحنية مسبقًا مع التحكم في الشكل الهندسي النهائي المسطح.
بالنسبة لأجزاء الإنتاج التي تتطلب عملية حياكة حواف ثابتة، يمكن أن تساعد الأدوات المخصصة في تقليل تعقيد الإعداد وتحسين قابلية التكرار.
 |  |  |
لا يمكن بالضرورة استخدام نفس تصميم الأداة المخصصة لكل المواد.
لنأخذ ثلاثة مواد شائعة كمثال:
| مادة | الخصائص النموذجية | اعتبارات الأدوات |
|---|---|---|
| الفولاذ الطري | سهل التكوين نسبياً | غالباً ما تكون الأدوات متعددة الأغراض فعالة |
| الفولاذ المقاوم للصدأ | قوة ومرونة أعلى | قد يتطلب الأمر قوة أكبر وأنصاف أقطار مناسبة |
| الألومنيوم | سطح ناعم، كثافة أقل | تُعد حماية السطح والأقطار المناسبة من الأمور المهمة |
تتطلب أنواع الفولاذ عالية القوة مزيداً من الاهتمام.
مع ازدياد قوة شد المادة، تزداد قوة الانحناء المطلوبة عمومًا. لذا، يجب التحقق من توافق الأدوات مع قدرة الماكينة المتاحة والحمل المسموح به للأدوات.
هذا أحد الأسباب التي تجعل جعل الأداة "أقوى" ليس هو الحل الكامل.
تتضافر هندسة الأداة والمادة والمعالجة الحرارية وقدرة الآلة معًا.
بالنسبة لأدوات مكابس الثني الصناعية، يعد اختيار المواد أمراً بالغ الأهمية.
من المواد الشائعة الاستخدام فولاذ سبيكة 42CrMo4 / 42CrMoوخاصة بالنسبة للأدوات التي تتطلب مزيجًا جيدًا من القوة والمتانة ومقاومة التآكل.
بحسب التطبيق، قد يستخدم المصنعون أيضاً مواد مثل:
المعالجة الحرارية لا تقل أهمية.
قد تستخدم أداة مخصصة ما يلي:
على سبيل المثال، قد يستخدم تصميم الأدوات منطقة عمل صلبة حول HRC 54–60، وذلك حسب درجة المادة وعملية التصنيع ومتطلبات التطبيق.
النقطة المهمة هي أنه لا ينبغي النظر إلى الصلابة بشكل مستقل.
إن مكون الأدوات الذي يتميز بصلابته الشديدة ولكنه هش للغاية ليس بالضرورة أداة أفضل.
القوة + المتانة + مقاومة التآكل = الهدف الحقيقي.
هذا جدير بالذكر.
لا يعني استخدام أداة مخصصة بالضرورة تصميم كل بُعد من الصفر.
في كثير من الحالات، يكون الحل الأمثل هو أداة قياسية معدلة.
على سبيل المثال:
ثقب قياسي + نصف قطر أنف معدل
or

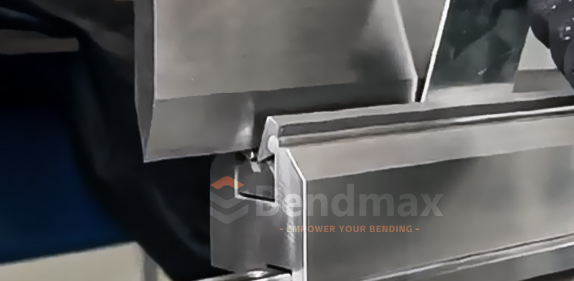

قالب V قياسي + حشوة مخصصة
or
حامل قياسي + قسم تشكيل مخصص
يمكن لهذا النهج أن يقلل من وقت وتكلفة التصنيع مع الاستمرار في حل مشكلة الانحناء الخاصة بالعميل.
غالباً ما يكون هذا حلاً أكثر ذكاءً من تصميم نظام أدوات جديد تماماً.
عادةً ما يتبع مشروع الأدوات المخصصة الاحترافية عمليةً كهذه:
ابدأ برسم الجزء، والمادة، والسماكة، ومتطلبات الانحناء، وحجم الإنتاج.
تأكد من طراز مكبس الثني، وقوة الشد، وواجهة الأدوات، ونظام التثبيت، وارتفاع العمل المتاح.
حدد تسلسل الانحناء، وفتحة V المطلوبة، وهندسة الثقب، ونصف القطر الداخلي، والمسافة الفاصلة، وقوة الانحناء المقدرة.
يمكن استخدام نمذجة التصميم بمساعدة الحاسوب (CAD) للتحقق مما يلي:
بالنسبة للتطبيقات الأكثر تعقيدًا، تحليل العناصر المحدودة (FEA) ويمكن استخدامها أيضًا لتقييم توزيع الإجهاد والتشوه.
يتم تصنيع الأداة ومعالجتها حرارياً وصقلها وإنهاؤها وفقاً للتفاوتات المطلوبة.
الخطوة الأخيرة ليست ببساطة:
"يبدو جيداً. أرسله."
ينبغي اختبار الأدوات مقابل التطبيق المقصود كلما كان ذلك عمليًا.
الهدف النهائي هو أداة تعمل على الآلة الفعلية بالمواد الفعلية وهندسة القطعة الفعلية.
مقالات ذات صلة
" [ كيفية اختيار أدوات مكبس الثني المناسبة بناءً على قوة الثني
[لماذا تركز شركة Bendmax على التحكم الصارم في العمليات أثناء إنتاج أدوات مكابس الثني؟]

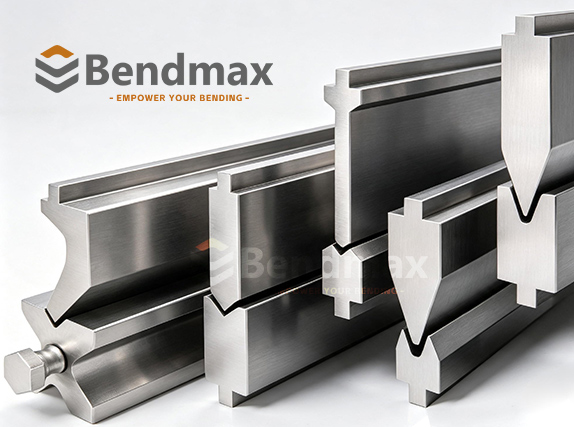

لا يوجد سعر موحد.
قد لا يكلف المثقب المعدل البسيط أكثر بقليل من الأداة القياسية.
قد تكون أداة التشكيل الكبيرة متعددة المراحل أكثر تكلفة بكثير.
تعتمد التكلفة على عوامل مثل:
لكن سعر الشراء لا ينبغي أن يكون الرقم الوحيد الذي تنظر إليه.
فكر في إجمالي تكلفة الإنتاج.
إذا كانت أداة مخصصة بقيمة 500 دولار تلغي العديد من عمليات الإعداد وتوفر 10 دقائق لكل دفعة، فإن قيمتها يمكن أن تكون أعلى بكثير مما يوحي به سعر شرائها.
ولهذا السبب ينبغي تقييم الأدوات المخصصة بناءً على العائد على الاستثمار، وليس فقط سعر الوحدة.
لا تُعدّ الأدوات المخصصة هي الحل دائماً.
إذا كنت تحتاج فقط إلى إنتاج 10 أجزاء مرة واحدة، فقد لا يكون الإنفاق الكبير على أداة تشكيل مخصصة أمرًا منطقيًا من الناحية الاقتصادية.
قد يكون استخدام أداة ثقب وقالب قياسية كافياً تماماً.
تصبح الأدوات المخصصة أكثر جاذبية عندما:
باختصار:
إذا قمت بثنيه مرة واحدة، فقد تفوز الأدوات القياسية.
إذا قمت بثنيه 10000 مرة، فإن الحساب يتغير.
إذا كنت ترغب في الحصول على عرض أسعار لأدوات مخصصة، فلا ترسل فقط:
"أحتاج إلى لكمة خاصة."
وهذا يترك مجالاً واسعاً للتخمين.
تتضمن حزمة البداية الأفضل بكثير ما يلي:
1. رسم جزئي
يفضل أن يكون الملف بصيغة PDF أو DXF أو 3D CAD.
2. المواد
على سبيل المثال: S235، S355، الفولاذ المقاوم للصدأ 304، الألومنيوم 5052، إلخ.
3. سمك المادة
على سبيل المثال: 2.0 مم، 3.0 مم، 6.0 مم.
4. متطلبات الانحناء
قم بتضمين الزاوية ونصف القطر وطول الشفة والإزاحة والأبعاد الحرجة الأخرى.
5. معلومات عن مكابح الضغط
الشركة المصنعة للآلة، والطراز، والحمولة، وطول الانحناء.
6. نظام الأدوات
واجهة أوروبية/بروميكام، أو أمريكية، أو ترامبف، أو ويلا، أو أمادا، أو واجهة أخرى.
