عندما يضيق حيز الانحناء، تجد ثقوب الأوشحة طريقها

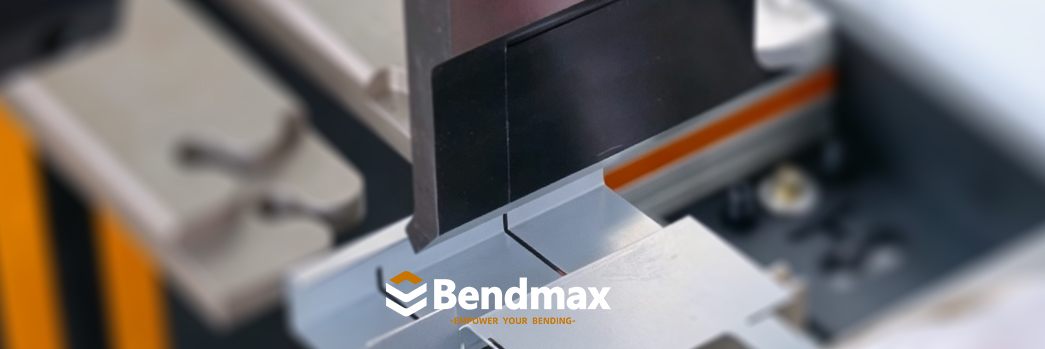

كيف تُحسّن هندسة فتحة الإطار الوصول حول الزوايا وإطارات الأبواب وقطاعات النوافذ؟

في المقالات السابقة من سلسلة أدوات مكابس الثني الشائعة من Bendmax، قدمنا ​​أداة الثني القياسية للثني اليومي وأداة الثني ذات العنق المعقوف للتطبيقات التي تتطلب خلوصًا إضافيًا.

هذه المرة، سنلقي نظرة على نوع عملي آخر من مثاقب مكابس الثني القياسية: لكمة الحزام.

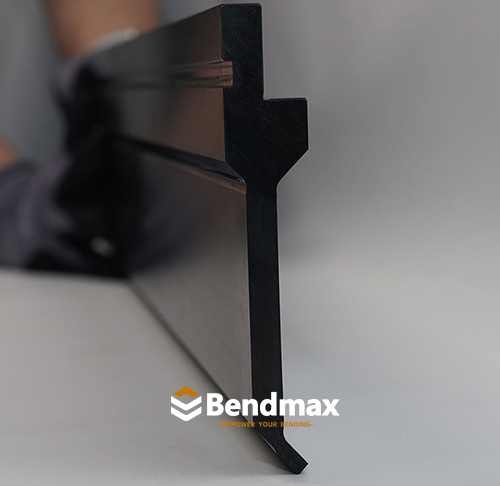

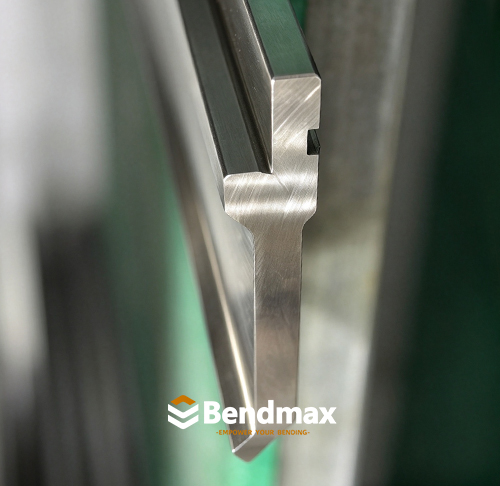

يحتوي ساش بانش على جسم ضيق وطرف مائل متجه للداخل. يسمح هذا التصميم الهندسي المدمج للمثقب بالوصول إلى مناطق الانحناء حيث قد يتداخل المثقب التقليدي الأوسع مع قطعة العمل.

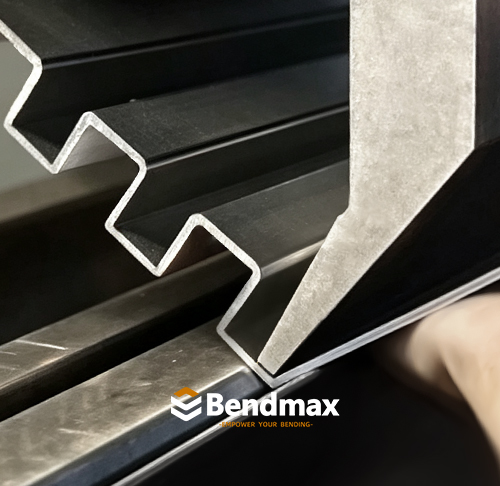

ما هي لكمة الحزام؟

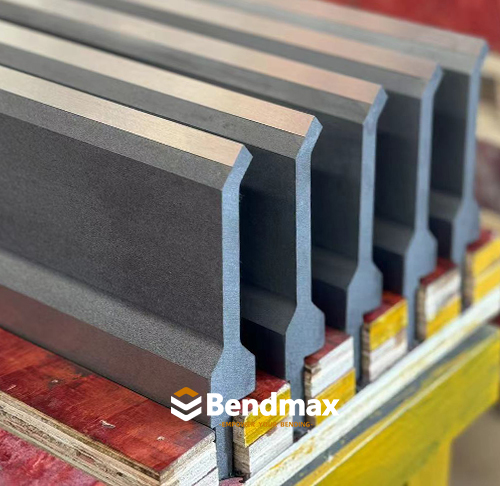

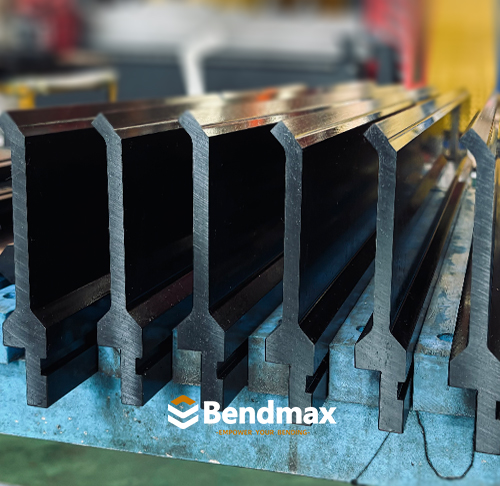

ثقب الحزام هو نوع من مكبس فرامل ضيق يستخدم لثني الصفائح المعدنية في المناطق الضيقة أو المحدودة.

بفضل جسمه النحيف وطرفه المائل، فهو مناسب لتطبيقات مثل:

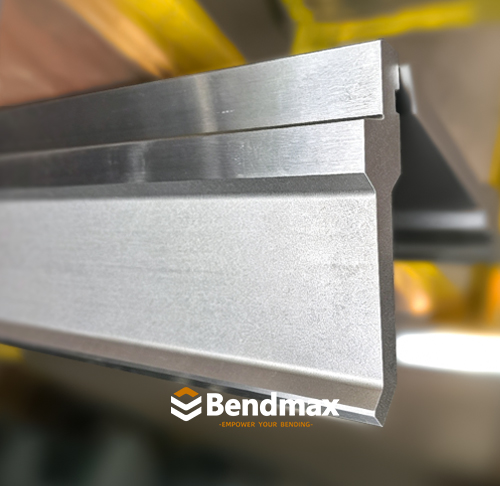

• قوائم الأبواب وإطارات الأبواب

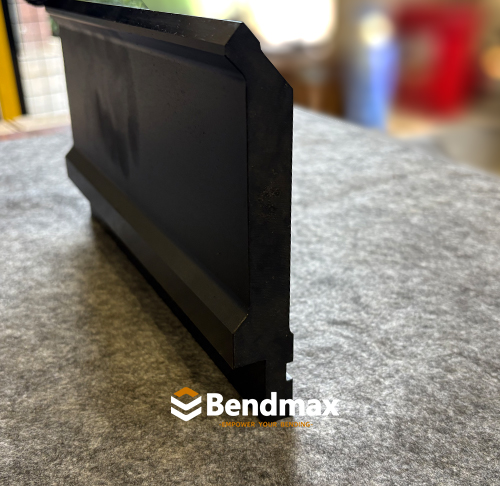

• إطارات النوافذ وقطاعات الأطر

• مقاطع معدنية ضيقة

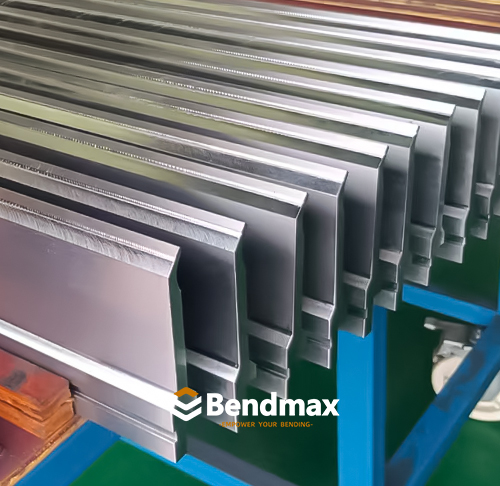

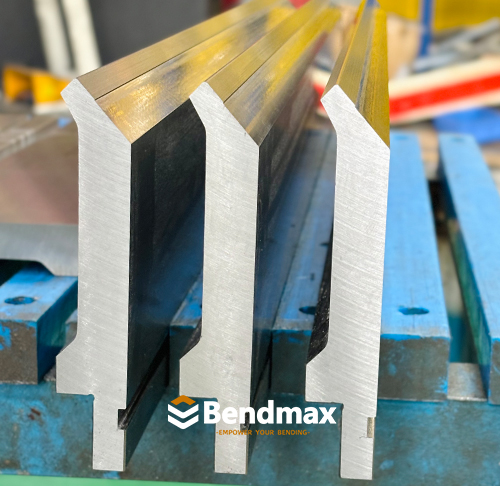

• ثني الزوايا

• حواف إرجاع صغيرة

• أعمال المعادن المعمارية

• الانحناء حول الملفات الشخصية المقيدة

على الرغم من شكلها المميز، فإن أداة تشكيل الأوشحة ليست بالضرورة أداة تشكيل خاصة. فهي تُعتبر عمومًا نسخة متخصصة من المثقب القياسي، مصممة بشكل أساسي لتحسين الوصول في المناطق الضيقة المنحنية.



كيف تعمل أداة ثقب الشريط؟

أثناء عملية الثني، يقلل جسم المثقب الضيق من التداخل بين الأداة وقطعة العمل. كما تساعد طرفه المائل المثقب على الوصول إلى خط الثني المطلوب والعمل حول الزوايا أو الحواف القريبة.

العملية الأساسية هي:

1. يتم وضع الصفيحة المعدنية على القالب السفلي.

2. تلامس رأس المثقب المائل المادة.

3. تتشكل الصفيحة حول المثقب والقالب.

4. يوفر التصميم الضيق للثقب وصولاً أفضل حول المناطق المحظورة.

5. يتم إنجاز الانحناء المطلوب بأقل قدر من تداخل الأدوات.

لا تزال نتيجة الانحناء النهائية تعتمد على زاوية المثقب ونصف قطر الأنف وفتحة القالب وسمك المادة وعمق الانحناء.

لكمة الحزام مقابل اللكمة القياسية

تُعدّ أداة التثقيب القياسية الخيار الأمثل لعمليات الثني العامة. أما أداة التثقيب الخاصة بالإطارات فتُصبح مفيدة عندما يتطلب شكل قطعة العمل استخدام أداة ذات شكل جانبي أضيق.

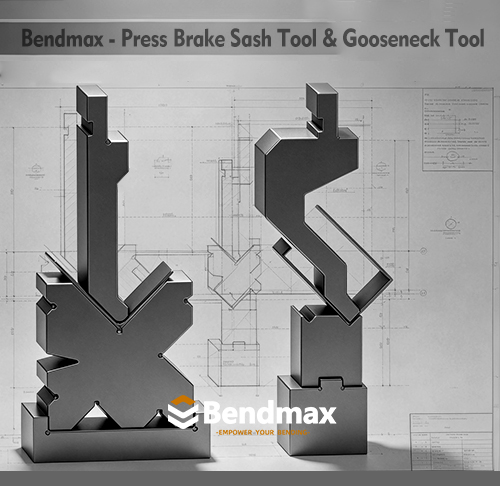

لكمة الحزام مقابل لكمة العنق المعقوف



تُستخدم مثاقب الأوشحة ومثاقب العنق المعقوف لحل مشاكل مختلفة.

• • الثقب القياسي: يستخدم لأغراض الثني العامة.

  • لكمة الوشاح: يوفر وصولاً أفضل في الأماكن الضيقة وحول الزوايا.

  • مثقب عنق الإوزة: يوفر مساحة إضافية للصناديق العميقة، والقطاعات على شكل حرف U، وحواف الإرجاع.

بعبارات بسيطة:

تم تصميم أداة ثقب الإطار للوصول إلى الأماكن الضيقة، بينما تم تصميم أداة ثقب العنق المعقوف للوصول إلى مساحات أوسع.

يعتمد الاختيار الصحيح على شكل وموضع قطعة العمل وليس على اسم المثقب وحده.

المزايا الرئيسية لثقب الأوشحة

يمكن لأداة ثقب الأوشحة المناسبة أن توفر ما يلي:

• سهولة الوصول إلى مناطق الانحناء الضيقة

• تقليل التداخل حول الزوايا

• تحسين مرونة إنتاج إطارات الأبواب والنوافذ

• ثني أكثر ملاءمة للمقاطع الضيقة

• نتائج متسقة في الإنتاج المتكرر

• التوافق مع أنواع مختلفة من المواد، بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم

ومع ذلك، فإن الأداء الفعلي يعتمد على مادة الأدوات، والمعالجة الحرارية، والأبعاد، وقدرة الآلة، ومتطلبات التطبيق.

كيفية اختيار أداة ثقب الأوشحة المناسبة

قبل اختيار أداة ثقب الشريط، تحقق من المعلومات التالية:

• رسم أو عينة من قطعة العمل

• نوع المادة وسمكها

• زاوية الانحناء المطلوبة

• نصف قطر الانحناء الداخلي

• عرض الشفة وعمق المقطع الجانبي

• المساحة المتاحة حول المنعطف

• قالب سفلي مطابق

• نظام أدوات مكابس الثني

• قوة الماكينة وطول الانحناء

ليس بالضرورة أن يكون المثقب الأضيق هو الخيار الأمثل. يجب أن توفر الأداة قوة وثباتًا كافيين لتحمل حمل الانحناء المطلوب.

مثاقب الأوشحة من بيندماكس

تقوم شركة Bendmax بتصنيع مثاقب وقوالب مكابس الثني لتطبيقات الثني القياسية والمتخصصة.

صُممت حلولنا لثني الألواح ذات المقاطع الضيقة، والوصول إلى الزوايا، وتطبيقات مثل إنتاج إطارات الأبواب والنوافذ. وبحسب متطلبات الماكينة وقطعة العمل، يمكن توفير الأدوات بأبعاد ومواد مختلفة، بالإضافة إلى أنظمة مكابس ثني متوافقة.

للحصول على توصية مناسبة، يمكن للعملاء تقديم ما يلي:

• رسومات الأجزاء

• المادة والسماكة

• زاوية الانحناء

• نصف القطر الداخلي المطلوب

• طراز الآلة

• نظام الأدوات

• طول الثقب المطلوب

وبذلك تستطيع شركة Bendmax تقييم ملف تعريف العمل والتوصية بالأدوات المناسبة للتطبيق.

مثقب الإطار هو نوع عملي من المثاقب القياسية الضيقة. يوفر جسمه الضيق وطرفه المائل وصولاً أفضل في مناطق الانحناء الضيقة، وخاصة حول الزوايا وإطارات الأبواب وإطارات النوافذ وقطاعات الصفائح المعدنية الضيقة.

لم يتم تصميمه بشكل أساسي لتوفير مساحة كافية للصناديق العميقة مثل أداة تثبيت رقبة الإوزة. غرضه الرئيسي هو الوصول إلى مناطق الانحناء الضيقة حيث قد تعيقها أداة التثقيب القياسية التقليدية.

توفر المثاقب القياسية تنوعًا عامًا. وتوفر مثاقب العنق المعقوف مساحة أكبر. أما مثاقب الإطار فتُحسّن الوصول في المناطق الضيقة المنحنية.

الأسئلة الشائعة

1. ما هي المواد التي يمكن ثنيها باستخدام أداة ثني الأشرطة؟

يمكن استخدام مثاقب الألواح المعدنية الشائعة مثل الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم. يعتمد سمك المادة المناسب وحمل الانحناء على المثقب وفتحة القالب وقدرة الماكينة.



2. ما هي أنظمة أدوات مكابس الثني المتوافقة مع مثاقب الوشاح؟

يمكن تصنيع مثاقب الأغطية لأنظمة أدوات ثني الصفائح المختلفة، بما في ذلك أنظمة Amada وWILA وTrumpf وLVD وأنظمة Bystronic، وذلك حسب الواجهة المطلوبة وتكوين الآلة.



3. هل يمكن استخدام أداة تثقيب الألواح للألواح القصيرة والقطاعات الضيقة؟



نعم. يمكن لجسمها النحيف وشكلها العامل بزاوية أن يوفر وصولاً أفضل عند ثني الحواف القصيرة والمقاطع الضيقة والملامح القريبة من الزوايا، حيث قد يكون الوصول محدودًا باستخدام أداة ثقب تقليدية.

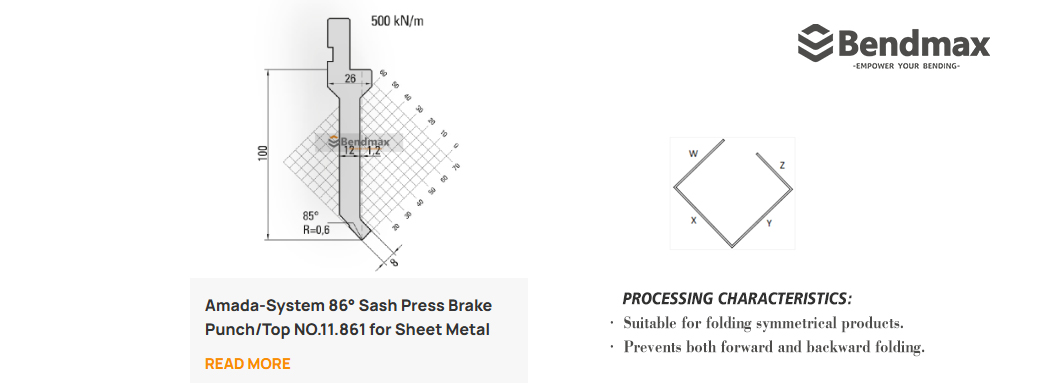

4. ما هي مواصفات مثقب الإطار التي يجب عليّ التحقق منها قبل الطلب؟



تشمل المواصفات المهمة زاوية التثقيب، ونصف قطر رأس الأداة، وارتفاعها، وطولها، ونظام الأدوات، والمادة، والمسافة المطلوبة، والحمل الأقصى. كما يجب مراعاة أبعاد قطعة العمل وتسلسل عملية الثني.



5. هل تستطيع شركة Bendmax تصنيع مثاقب النوافذ بأحجام مخصصة؟



نعم. بإمكان شركة بيندماكس تصنيع مثاقب النوافذ وفقًا للرسومات أو العينات أو الأبعاد المحددة. ويمكن تقييم الزوايا والارتفاعات والأقطار والأطوال وواجهات الأدوات المخصصة وفقًا للتطبيق.



6. كيف يمكنني اختيار أداة ثقب الإطار المناسبة لتطبيقي؟



يرجى تزويدنا بمعلومات عن المادة، والسماكة، وزاوية الانحناء، ونصف القطر الداخلي، وأبعاد الحافة، ونوع الماكينة، ونظام الأدوات. يُعدّ رسم أو صورة للجزء مفيدًا بشكل خاص للتحقق من الخلوص واختيار تركيبة المثقب والقالب المناسبة.



7. هل يمكن استخدام أداة تثقيب الأشرطة مع قالب الثني الموجود لدي؟



في كثير من الحالات، نعم، شريطة أن يكون المثقب والقالب متوافقين من حيث نظام الأدوات، وزاوية العمل، ونصف القطر، ومتطلبات التشكيل. كما يجب التحقق من فتحة القالب الحالية ومقارنتها بسماكة المادة ونصف قطر الانحناء المطلوب. يمكن لشركة Bendmax مساعدتك في التحقق من توافق الأدوات قبل الطلب.
