كيفية حساب قوة الضغط اللازمة لثني الصفائح المعدنية باستخدام أدوات مختلفة

— جدول صيغ الأدوات والحمولة

يتم حساب قوة الضغط لثني الصفائح المعدنية بناءً على سمك المادة، وقوة المادة، وفتحة القالب، وطول الثني.

أما بالنسبة للتحكم في الهواء، فالصيغة القياسية هي:

T=1.42×σ×t2VT = \frac{1.42 \times \sigma \times t^2}{V}

T=V1.42×σ×t2​

أين:

• T = الحمولة لكل متر (كيلو نيوتن/م)
• σ = قوة الشد للمادة (نيوتن/مم²)
• t = سمك المادة (مم)
• V = فتحة القالب (مم)

بعبارات بسيطة:

• المواد السميكة تتطلب كمية أكبر من الطاقة
• تتطلب الفتحة على شكل حرف V الأصغر حمولة أكبر
• تتطلب المواد الأقوى حمولة أكبر

تُستخدم هذه الصيغة عادةً عند الاختيار:

• قوالب مكابس الثني شديدة التحمل
• قوالب ثني متعددة على شكل حرف V
• قالب ثني الصفائح ذو فتحة V كبيرة

تؤدي فتحات القوالب الأصغر والمواد الأكثر سمكًا إلى زيادة كبيرة في قوة الثني.

لماذا تُعدّ قوة ضغط مكبس الثني مهمة؟

تساعد حسابات الحمولة الصحيحة المصنّعين على:

• منع التحميل الزائد على الآلة
• تجنب كسر الأدوات
• تحسين دقة الانحناء
• إطالة عمر الأداة
• خفض تكلفة الإنتاج

قد يؤدي اختيار الحمولة غير الصحيحة إلى ما يلي:

• لكمات متشققة
• الموتى التالفون
• انحراف الآلة
• زوايا انحناء سيئة

شرح معادلة حساب حمولة مكبس الفرامل

1. سمك المادة

تزداد الحمولة بشكل كبير مع زيادة السماكة.

مثال:

لأن السماكة مربعة في الصيغة.

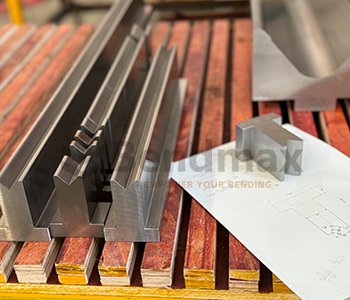

2. فتحة القالب (فتحة على شكل حرف V)

تؤثر فتحة V بشكل مباشر على الحمولة.

يقلل قالب الثني ذو الفتحة الكبيرة على شكل حرف V من قوة الثني وحمل الماكينة.

هذا مثالي لـ:

• صفائح الألمنيوم
• صفائح معدنية رقيقة
• انحناء بنصف قطر كبير

3. نوع المادة

تتطلب المواد المختلفة كميات مختلفة من المواد.

مثال:
إذا كان الفولاذ الطري يحتاج إلى 50 طنًا، فقد يتطلب الفولاذ المقاوم للصدأ 75 طنًا.

اختلافات الحمولة حسب نوع الأدوات

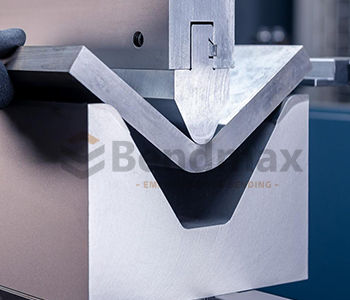

قوالب ثني الصفائح شديدة التحمل

الأفضل لـ:

• ثني الصفائح السميكة
• الفولاذ الإنشائي
• تطبيقات ذات حمولة عالية

الكلمات المفتاحية المضمنة بشكل طبيعي: قوالب ثني الصفائح شديدة التحمل

صفات:

• جسم مقوى
• قدرة تحميل عالية
• خيارات V أصغر

المزايا:

• متانة عالية
• مناسب للمواد السميكة
• مقاومة أفضل للحمل

العيوب:

• زيادة الطلب على الحمولة

التطبيقات النموذجية:

• هيكل الشاحنة
• أجزاء البناء
• الخزائن الصناعية

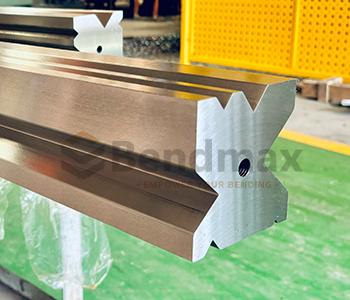

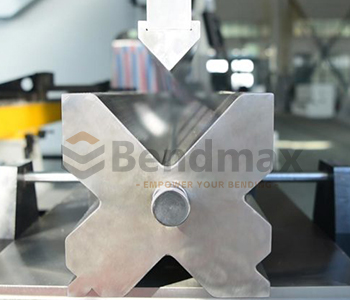

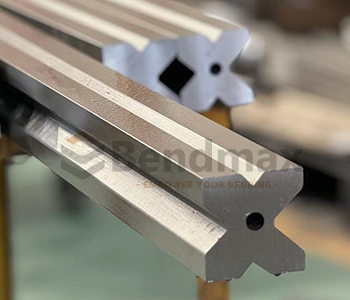

قوالب ثني الصفائح متعددة الفوهات

الكلمات المفتاحية المضمنة بشكل طبيعي: قوالب ثني الصفائح متعددة الفوهات

تحتوي قوالب Multi V على عدة فتحات على شكل حرف V في أداة واحدة.

فوائد:

• قالب واحد لسماكات متعددة
• تقليل وقت الإعداد
• خفض تكلفة مخزون الأدوات

التطبيقات:

• ورش العمل
• التصنيع المرن
• إنتاج دفعات صغيرة

مثال:
قد تتضمن رقاقة V متعددة واحدة ما يلي:

• 16 مم
• 22 مم
• 35 مم
• فتحات على شكل حرف V بقطر 50 مم

وهذا يسمح للمشغلين بتحسين الحمولة بسرعة.

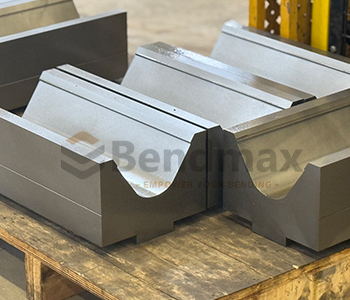

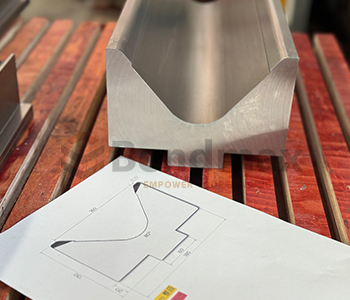

قالب ثني الصفائح ذو فتحة V كبيرة

الكلمات المفتاحية المضمنة بشكل طبيعي: قالب ثني الصفائح ذو فتحة V كبيرة

تُعد قوالب V الكبيرة مثالية لما يلي:

• مواد ناعمة
• أجزاء تجميلية
• ثني بدون علامات

المزايا:

• حمولة أقل
• نصف قطر انحناء أكبر
• تقليل تآكل الأدوات

الأفضل لـ:

• لوحات التكييف والتهوية
• الحواجز
• قطع غيار الأجهزة

مثال على حساب قوة الضغط لفرامل الثني

المادة: فولاذ طري
السماكة: 3 مم
فتحة على شكل حرف V: 24 مم

صيغة:

T=1.42×450×3224T = \frac{1.42 \times 450 \times 3^2}{24}T=241.42×450×32

نتيجة:

≈ 24 كيلو نيوتن/سم

وهذا يساوي تقريبًا:

240 طن/متر

(تختلف القيم الفعلية باختلاف هندسة الآلة والأدوات.)

قاعدة اختيار القوالب الموصى بها

قاعدة عامة:

فتحة على شكل حرف V = من 6 إلى 8 أضعاف سمك المادة

أمثلة:

بالنسبة للمواد السميكة، اختر قوالب مكابس الفرامل شديدة التحمل.

لإنتاج مرن، اختر قوالب ثني الصفائح متعددة الفوهات.

للحصول على قوة ضغط أقل وانحناء أكثر سلاسة، اختر قالب مكبس ذو فتحة كبيرة على شكل حرف V.

يُعد حساب قوة الضغط الدقيقة في مكابس الثني أمرًا ضروريًا لعملية الثني الآمنة والفعالة.

يُعد اختيار الأدوات المناسبة أمراً بالغ الأهمية:

✅ قوالب ثني الصفائح شديدة التحمل للأحمال العالية والصفائح السميكة
✅ قوالب ثني متعددة على شكل حرف V لإنتاج مرن
✅ قالب ثني ثني ذو فتحة كبيرة على شكل حرف V لقوة ثني أقل ونصف قطر أكبر

في شركة بيندماكس، نوفر أدوات ثني الصفائح عالية الدقة المصممة لـ:

• متانة
• دقة
• التوافق مع أنظمة مكابس الثني الرئيسية

تواصلوا معنا للحصول على توصيات بشأن الأدوات وحلول الثني المخصصة.

الأسئلة الشائعة: حساب قوة الضغط لفرامل الثني

كيف يمكنني حساب قوة ضغط مكبس الثني؟

استخدم هذه الصيغة:

T=1.42×σ×t2VT = \frac{1.42 \times \sigma \times t^2}{V}T=V1.42×σ×t2​

تعتمد الحمولة على:

• سماكة
• مادة
• فتحة القالب

هل يؤدي فتح فتحة V الأكبر إلى تقليل الحمولة؟

نعم.
يؤدي فتح حرف V الأكبر إلى تقليل قوة الانحناء المطلوبة ولكنه يزيد من نصف قطر الانحناء.

لهذا السبب يتم استخدام قالب ثني الصفائح ذي الفتحة الكبيرة على شكل حرف V للثني بقوة منخفضة.

ما هي أفضل الأدوات لثني الصفائح السميكة؟

بالنسبة للمواد السميكة، استخدم قوالب مكابس الثني شديدة التحمل لأنها توفر ما يلي:

• قدرة تحميل أعلى
• قوة هيكلية أفضل
• تشوه مخفّض

لماذا نستخدم قوالب ثني الصفائح متعددة الفوهات؟

تعمل قوالب مكابس الثني متعددة الفتحات على تحسين الكفاءة من خلال السماح بفتحات متعددة على شكل حرف V في قالب واحد.

فوائد:

• عدد أقل من تغييرات الأدوات
• انخفاض تكلفة الأدوات
• مرونة أعلى

توفر شركة Bendmax بيانات مرجعية عن حمولة كل منتج، والتي يمكن استخدامها كدليل إرشادي عند اختيار الأدوات. كما يمكنك التواصل مع مهندسينا للحصول على مساعدة احترافية.
