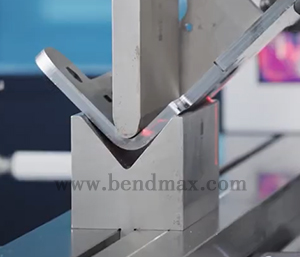

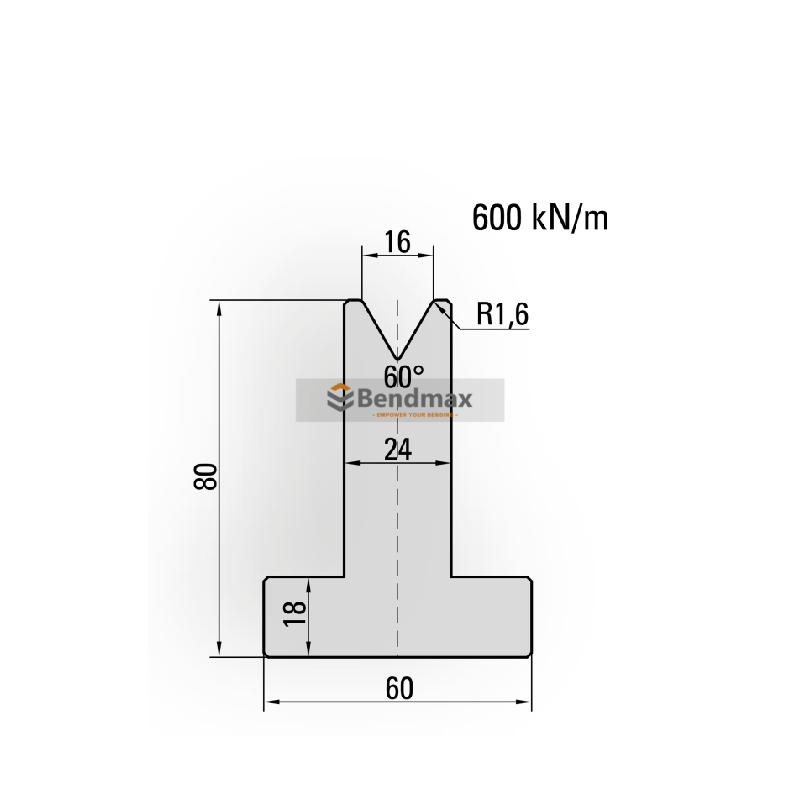

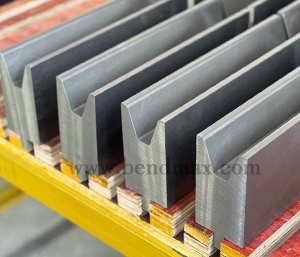

رقائق V المفردة

تتميز قالبة V المفردة بفتحة V واحدة مصقولة بدقة، وتُستخدم على نطاق واسع في تطبيقات ثني الهواء القياسية. وهي مثالية لماكينات ثني الصفائح CNC الصغيرة والمتوسطة الحجم التي تتطلب دقة عالية في الثني، وأداء تشكيل مستقر، وإعداد سريع.

بفضل وجود أخدود V واحد فقط، يستطيع المشغلون تحقيق نتائج ثني متسقة وتسهيل محاذاة الأدوات أثناء الإنتاج. تُستخدم قوالب V المفردة بشكل شائع للفولاذ المقاوم للصدأ، والفولاذ الكربوني، والألومنيوم، وغيرها من مواد الصفائح المعدنية. تُعد قوالب V المفردة من أكثر القوالب السفلية تقليديةً وانتشارًا.

تشمل زوايا القوالب الشائعة 30 درجة، 60 درجة، 85 درجة، 86 درجة، و90 درجة، وهي مناسبة لإنتاج زوايا انحناء تبلغ 90 درجة وما فوق اعتمادًا على ارتداد المادة وطريقة الانحناء.

تشمل المزايا ما يلي: دقة عالية صلابة ممتازة أداء انحناء مستقر مقاومة قوية للأحمال غير المركزية	تشمل الأنواع الشائعة ما يلي: رقائق أحادية V من النوع T رقائق أحادية V من النوع L يموت الجسم المستقيم قوالب ذات قاعدة عالية نصف القطر الخامس يموت	التطبيقات: ثني الفولاذ المقاوم للصدأ ثني الفولاذ الكربوني إنتاج دفعات دقيق ثني الصناديق العميقة

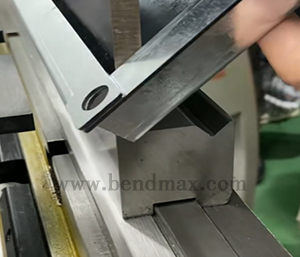

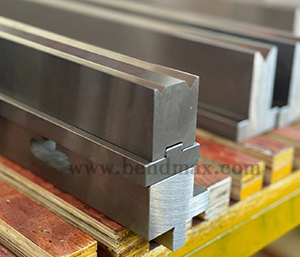

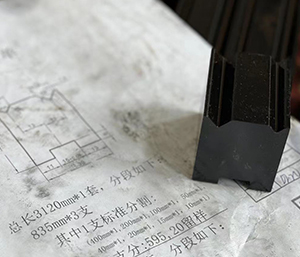

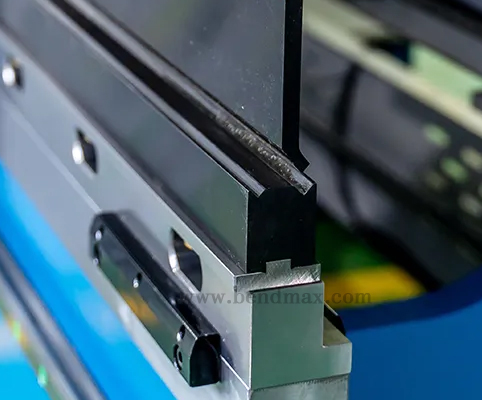

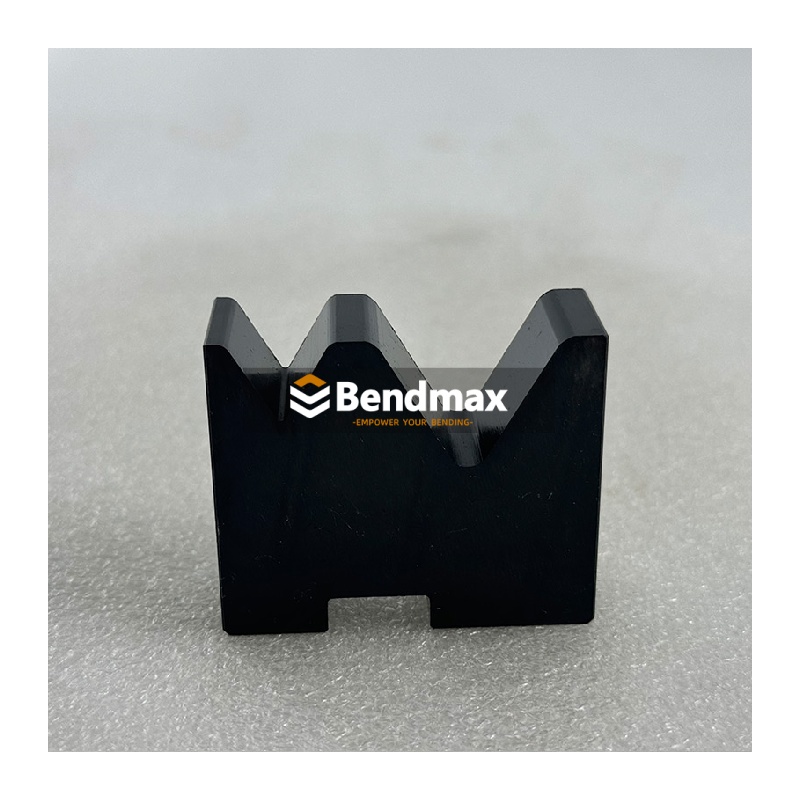

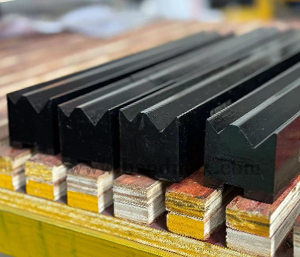

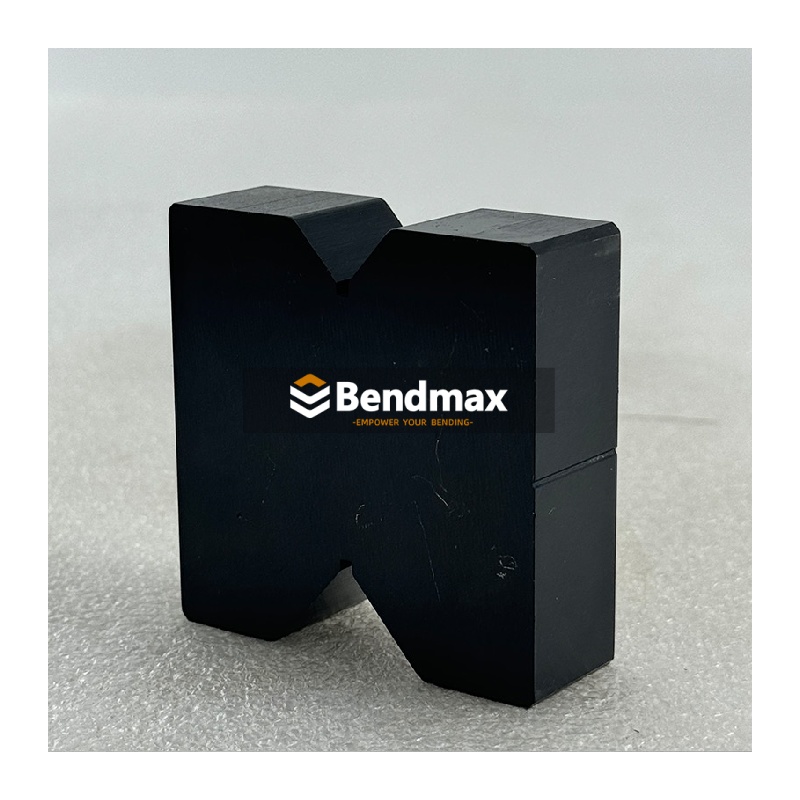

قوالب على شكل حرف V مزدوج

يحتوي قالب V المزدوج على فتحتين مختلفتين على شكل حرف V في نفس جسم القالب، مما يسمح للمشغلين بالتبديل بين أحجام الأخاديد دون تغيير الأدوات. يُحسّن هذا التصميم بشكل كبير من كفاءة الإنتاج ويقلل من وقت توقف الماكينة أثناء عمليات الثني متعددة السماكات.

يُعد هذا النظام مناسبًا بشكل خاص لورش تصنيع الصفائح المعدنية التي تعالج موادًا بسماكات مختلفة أو تتطلب عمليات ثني متعددة في دورة إنتاج واحدة. توفر قوالب V المزدوجة مرونةً وتوفيرًا في التكاليف وسرعةً في الإعداد مقارنةً بأدوات الفتحة الواحدة.

تشمل زوايا القوالب الشائعة 30 درجة و 60 درجة و 85 درجة و 86 درجة، مما يدعم تطبيقات الانحناء الهوائي والانحناء السفلي المختلفة.

أمثلة:

• V8/V12
• V10/V16
• V12/V20

فهي توفر مرونة ممتازة مع تقليل مخزون الأدوات.

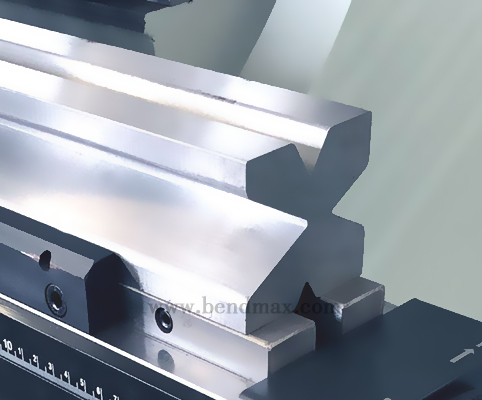

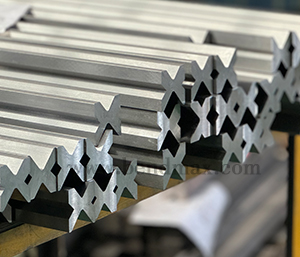

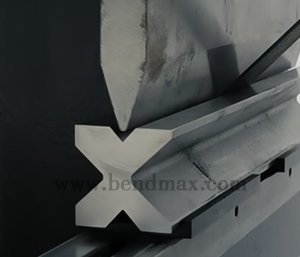

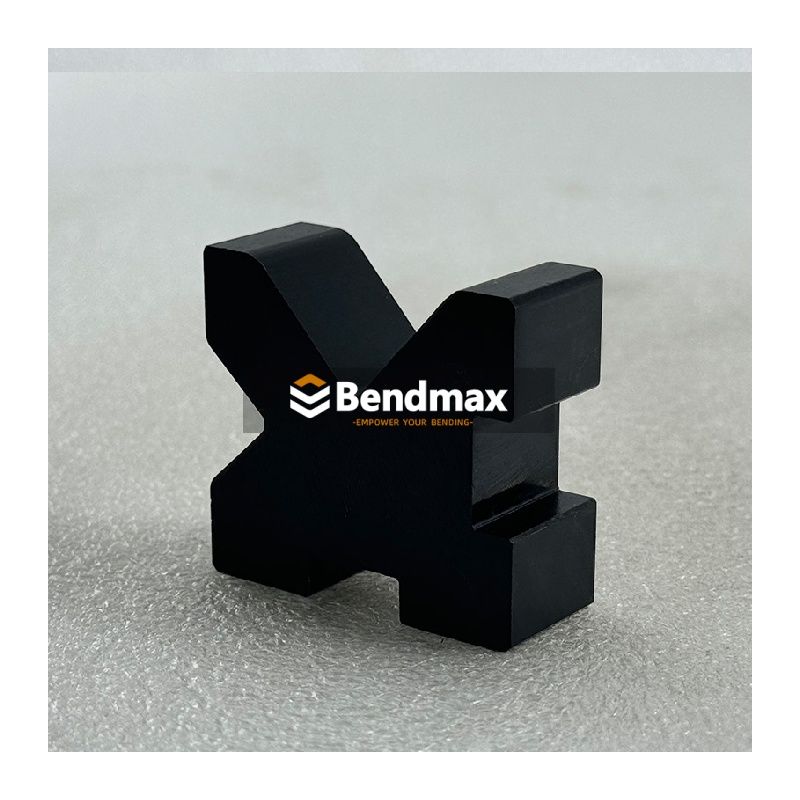

قوالب على شكل حرف V رباعية الاتجاهات

قالب Four V هو قالب متعدد الاستخدامات لثني الصفائح، مصمم بأربعة أخاديد على شكل حرف V على جوانبه الأربعة. يمكن للمشغلين تدوير القالب لاختيار أحجام فتحات مختلفة بسرعة لتناسب سماكات الصفائح المختلفة ومتطلبات الثني المتنوعة.

تُستخدم هذه الأدوات على نطاق واسع في بيئات إنتاج الصفائح المعدنية المتنوعة، حيث تُعدّ المرونة وتقليل تغييرات الأدوات وكفاءة إعداد الآلات أمورًا أساسية. وهي مناسبة لثني الفولاذ المقاوم للصدأ، والفولاذ الطري، والصفائح المجلفنة، والألومنيوم.

تتوفر أربعة قوالب على شكل حرف V في تركيبات متعددة لفتحات V وتكوينات زاوية لدعم الانحناء الدقيق لتطبيقات مختلفة وأشكال هندسية للأجزاء.

التركيبات النموذجية: V6 V8 V10 V12

المزايا: تغيير سريع للأدوات كمية الأدوات المخفضة توافق أفضل مع أنظمة التشغيل الآلي

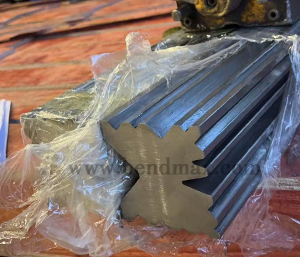

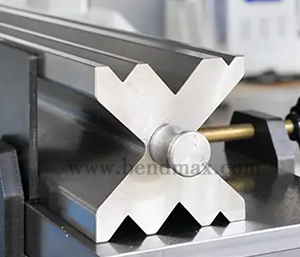

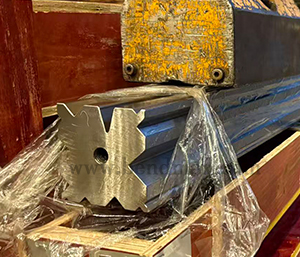

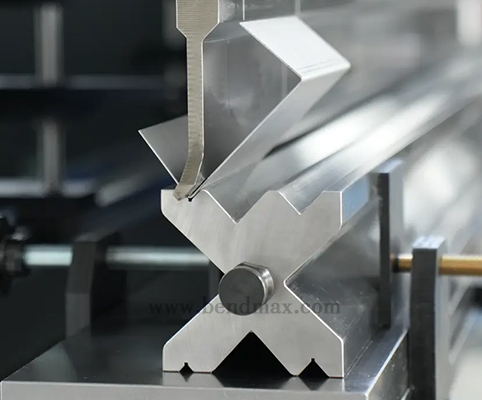

رقائق متعددة V

ال قالب ثني متعدد الأوجه قالب سفلي مرن للغاية لثني الصفائح، مصمم بفتحات متعددة على شكل حرف V في جسم أداة واحد. يتيح هذا القالب للمشغلين اختيار أحجام الأخاديد المناسبة بسرعة لتناسب سماكات المواد المختلفة ومتطلبات الثني دون الحاجة إلى تغيير القوالب بشكل متكرر.

تعمل هذه الأدوات بشكل كبير على تحسين كفاءة الإعداد، وتقليل مخزون الأدوات، وزيادة مرونة الإنتاج في بيئات تصنيع الصفائح المعدنية التي تتعامل مع تطبيقات الثني المتنوعة.

تُستخدم قوالب التشكيل متعددة الفتحات على شكل حرف V بشكل شائع في ثني الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والألومنيوم، والصفائح المجلفنة بالهواء المضغوط. وتساعد تركيبات الفتحات المختلفة على شكل حرف V في تحقيق أنصاف أقطار ثني دقيقة، وزوايا ثابتة، وجودة تشكيل متسقة عبر مختلف قطع العمل.

تتوفر قوالب Multi-V بتكوينات زاوية متعددة مثل 30 درجة و60 درجة و85 درجة و86 درجة، وهي مثالية لإنتاج مكابس CNC عالية الكفاءة وعمليات الثني متعددة الأغراض.

إنها مثالية لـ: التصنيع المرن الإنتاج الآلي إنتاج كميات صغيرة من مزيج متجانس المصانع الذكية
