في مقالات سابقة على مدونة Bendmax، شاركنا العديد من المقالات حول حلول مكابس الثني، وتطبيقات الأدوات، ومقارنات المنتجات. وتركز هذه المقالات على تحديات الثني المحددة والحلول العملية.
عند التعرّف على أدوات مكابس الثني، يسهل العثور على معلومات متفرقة - صورة لملف تعريف المثقب في مكان، ودليل لاختيار القوالب في مكان آخر، ومثال تطبيقي في صفحة أخرى. لكن ما ينقص غالباً هو فهم واضح ومنهجي للأدوات الشائعة الاستخدام في ثني المعادن باستخدام مكابس الثني.
ولهذا السبب نقدم لكم سلسلة أدوات مكابس الثني الشائعة القادمة.
في هذه السلسلة، سنقدم لكم أدوات التثقيب والقوالب والملحقات الشائعة لأدوات مكابس الثني واحدة تلو الأخرى، مما يساعدكم على بناء فهم أكثر اكتمالاً لكيفية عمل هذه الأدوات وسبب وجود تصميمات مختلفة.
من منظور مهندس تقني، سنستكشف مبادئ التصميم، والوظائف، وخصائص التشغيل، والتطبيقات النموذجية لكل أداة. والأهم من ذلك، سنتناول المسائل الهندسية الكامنة وراء هذه الأدوات.
لماذا تكون بعض المثاقب مستقيمة بينما يكون للبعض الآخر تصميم معقوف؟ ولماذا تتوفر قوالب V بفتحات مختلفة؟ متى يجب اختيار المثقب القياسي بدلاً من المثقب المعقوف؟ وماذا يجب فعله عندما لا تستطيع الأدوات القياسية تشكيل قطعة العمل المطلوبة؟
بدلاً من مجرد سرد مواصفات المنتج، نأمل أن نشرح سبب تصميم الأداة بهذه الطريقة، والمشكلة التي تهدف إلى حلها، وكيف تعمل أثناء عملية الثني، ومتى يكون اختيارها هو القرار الصحيح.
نأمل أن تصبح هذه السلسلة مرجعًا عمليًا للأشخاص الجدد في صناعة أدوات مكابس الثني - سواء كنت مشغل آلة، أو مشتري أدوات، أو مهندس مبيعات، أو مصمم، أو مصنّع، أو ببساطة شخصًا بدأ في تعلم كيفية عمل أدوات مكابس الثني.
لكن هذه السلسلة ليست مصممة لتكون دليلاً تقنياً أحادي الاتجاه.
نحن نؤمن بأن المعرفة الحقيقية بالأدوات تأتي من الأسئلة والتطبيقات والخبرة العملية في الثني.
إذا كانت لديك أي أسئلة حول المثاقب أو القوالب، أو كنت غير متأكد من نظام الأدوات المناسب لمكبس الفرامل الخاص بك، أو كنت تحاول ثني قطعة عمل معينة ولكنك لست متأكدًا من كيفية تشكيلها، فلا تتردد في الاتصال بنا.
يمكنكم تزويدنا بالرسم، والأبعاد، والمادة، والسماكة، وزاوية الانحناء، وغيرها من المعلومات، أو ببساطة وصف المشكلة التي تواجهونها. يسعدنا مناقشة خيارات الأدوات المختلفة معكم واستكشاف حل عملي.
لأن أفضل حلول الأدوات لا تبدأ دائمًا برقم المنتج. أحيانًا، تبدأ بسؤال.
عند اختيار أداة ثني الصفائح، فإن العديد من عمليات الثني لا تتطلب أداة معقدة.
إنهم بحاجة إلى شيء قوي ومستقر وموثوق.
وهنا يأتي دور أداة الثقب القياسية شديدة التحمل.
باعتبارها واحدة من أكثر الأدوات العلوية استخدامًا في ثني مكابس الفرامل، تم تصميم أداة Standard Punch وفقًا لمبدأ هندسي بسيط: توفير هندسة عمل قوية يمكنها التعامل مع أحمال الثني الصعبة مع الحفاظ على تنوعها بما يكفي للإنتاج اليومي.
بالنسبة لثني الصفائح المعدنية بشكل عام، فإن هذا المزيج من القوة والاستقرار والمرونة يجعل من أداة الثني القياسية أساسًا مهمًا لنظام أدوات مكابس الثني الحديثة.
لكن القوة ليست الحل لكل مشكلة انحناء.
مع ازدياد عمق قطع العمل، وازدياد تعقيد الأشكال، وتحرك حواف الإرجاع بشكل أكبر حول المثقب، تبدأ مشكلة أخرى بالظهور:
قد لا تكون هناك مساحة كافية حول اللكمة.
وهذا يقودنا إلى السؤال التالي في سلسلة أدواتنا:
ماذا يحدث عندما تنفد مساحة جهاز Standard Punch؟
ليس الحل دائماً هو توجيه لكمة أقوى.
أحيانًا، يكون الحل هندسة مختلفة.

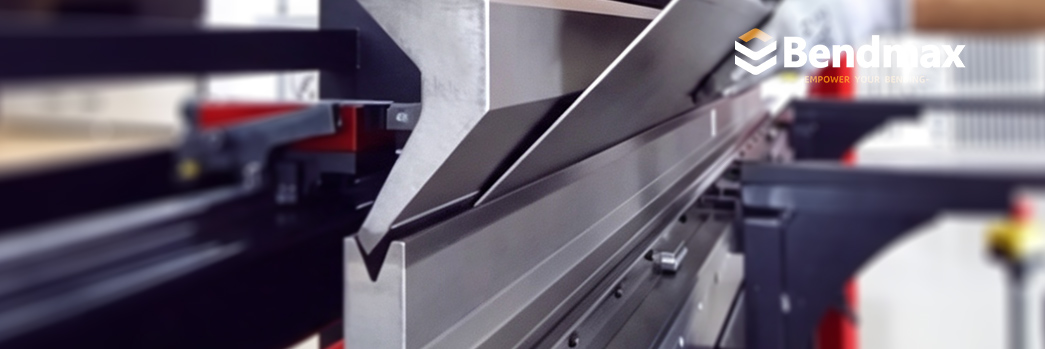

عندما تنفد المساحة في المثاقب القياسية، توفر المثاقب ذات العنق المعقوف مساحة إضافية.

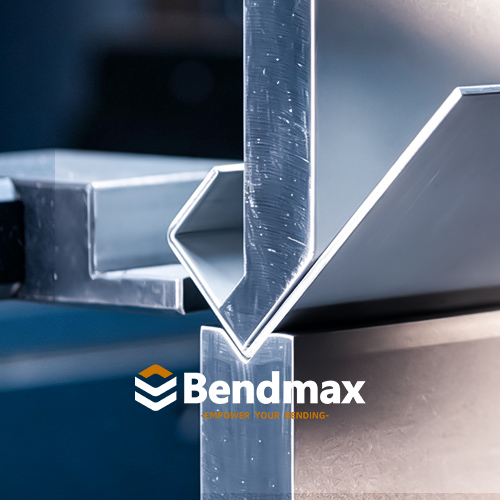

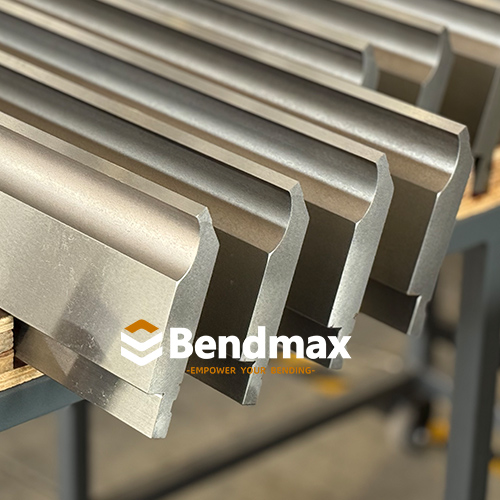

أداة التثقيب القياسية هي الأداة العلوية المثبتة على مكبس الثني لتشكيل الصفائح المعدنية مقابل قالب V السفلي.
أثناء عملية الثني، يتحرك المثقب للأسفل ويدفع قطعة العمل إلى داخل فتحة القالب. في عملية الثني الهوائي، تُدعم الصفيحة بواسطة أكتاف قالب V بينما يتحكم المثقب في موضع الثني وعمق التشكيل.
تم تصميم أداة التثقيب القياسية لمجموعة واسعة من عمليات الثني الشائعة، بما في ذلك:
يوفر هيكلها القوي نسبياً مقاومة جيدة لأحمال الانحناء، بينما يحدد طرفها العامل كيفية نقل القوة إلى المادة.
بعبارات بسيطة:
تعتبر أداة التثبيت القياسية أداة موثوقة ومتعددة الاستخدامات لنظام أدوات مكابس الثني.
تولد عملية ثني الصفائح المعدنية باستخدام مكابس الثني قوى تشكيل كبيرة.
يجب أن تتحمل المثقبة هذه القوى بشكل متكرر دون تشوه مفرط أو عدم استقرار أو تآكل مبكر.
يساعد هيكل المثقب المتين على توفير ما يلي:
بالنسبة لتكوينات Bendmax الخاصة بالخدمة الشاقة، يمكن تصميم الأدوات لتطبيقات الأحمال العالية، حيث تصل بعض التصميمات إلى سعة تحميل قصوى تبلغ 1000 كيلو نيوتن/متر.
ومع ذلك، يجب دائمًا التعامل مع هذا الرقم على أنه تصنيف خاص بالمنتج، وليس سعة عالمية لكل مثقاب قياسي.
يعتمد الحمل المسموح به فعلياً على عوامل مثل:
هذا تمييز مهم عند اختيار الأدوات الثقيلة.
لا يعني المظهر الأقوى بالضرورة أن المضرب ذو قدرة أعلى.
يُحدد تصميم الأداة بالكامل حمل التشغيل الخاص بها.

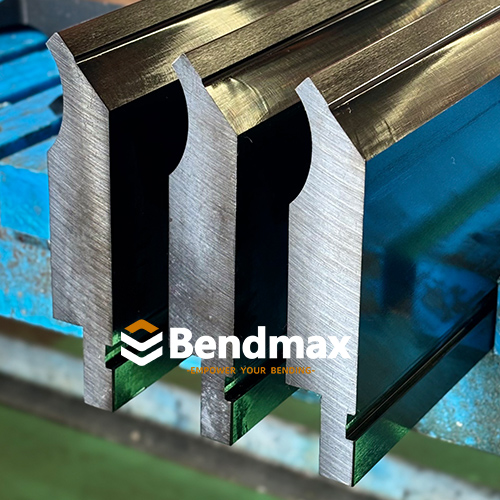

إن المثقب القياسي ليس مجرد كتلة مستقيمة من الفولاذ المقوى.
تم تصميم شكلها بعناية حول منطقة الانحناء.

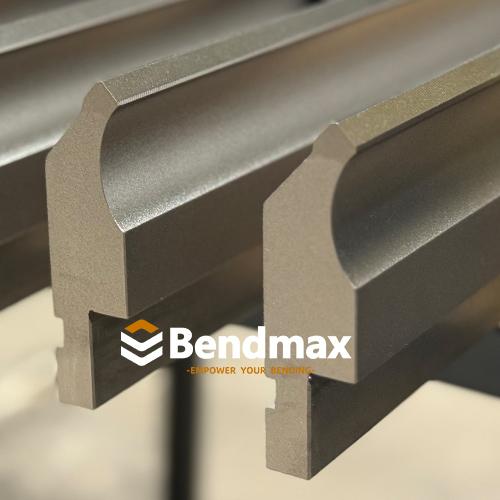

تتضمن العديد من تصميمات المثقب القياسي انحناءً مقعرًا طفيفًا على الجانب الداخلي مع الحفاظ على جوانب خارجية مسطحة نسبيًا.
يُتيح هذا التصميم الهندسي مساحة كافية حول قطعة العمل.
بالنسبة لبعض التطبيقات ذات الحواف القصيرة، هذا يعني أن الحافة يمكن أن تتحرك أقرب إلى جسم المثقب دون تداخل فوري.
ونتيجة لذلك، قد يتم إكمال بعض التطبيقات التي يبدو أنها تتطلب مثقب عنق الإوزة خاصًا باستخدام مثقب قياسي مصمم بشكل مناسب.
لكن لكل شيء حد.
لا تزال أداة Standard Punch في الأساس أداة متينة وقوية نسبياً.
عندما تصبح قطعة العمل أعمق أو تمتد حافة الإرجاع أكثر حول المثقب، يمكن أن تصبح الخلوص المتاح غير كافٍ.
وهنا يصبح تصميم الأدوات أكثر أهمية من مجرد زيادة قوة الأداة.
هذا أحد أهم المفاهيم في اختيار أدوات مكابس الثني.
تخيل مشكلتين مختلفتين.
قد يتضمن الحل ما يلي:
الحل مختلف.
زيادة قوة الثقب لا تخلق خلوصًا إضافيًا.
إذا اصطدمت قطعة العمل بجسم المثقب قبل اكتمال عملية الثني، فإن المشكلة هندسية.
أنت بحاجة إلى أداة توفر مساحة أكبر.
يمكن تلخيص هذا التمييز ببساطة:
القوة تحل مشاكل الأحمال. والهندسة تحل مشاكل الخلوص.
وهذا هو السبب تحديداً لوجود أشكال مختلفة للثقب.

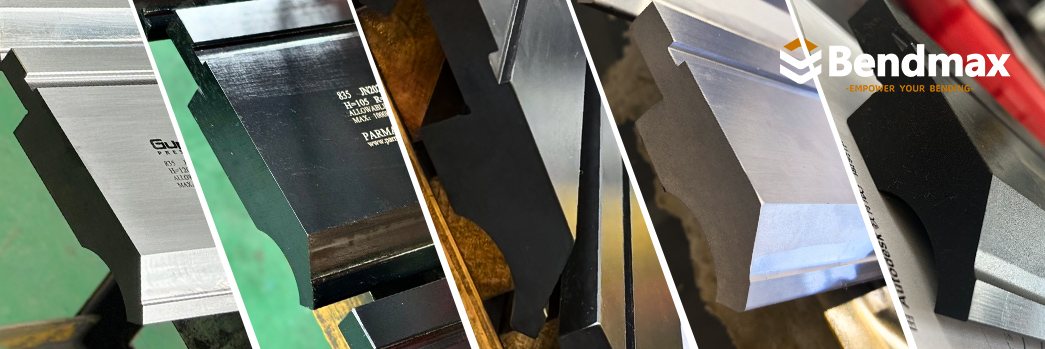

تتوفر أدوات مكابس الثني بزوايا ثقب مختلفة، بما في ذلك تكوينات حول 85 درجة و86 درجة و88 درجة.
لا يعني استخدام مثقاب بزاوية 85 درجة أن قطعة العمل النهائية ستكون منحنية بزاوية 85 درجة تلقائيًا.
في العديد من تطبيقات الثني الهوائي، يتم اختيار هندسة المثقب والقالب لتوفير خلوص التشكيل المطلوب وقدرة الثني الزائد لإنتاج زوايا حول 90 درجة.
تعتمد زاوية الانحناء النهائية على عدة متغيرات، بما في ذلك:
لذلك، ينبغي اعتبار زاوية الثقب جزءًا من نظام الانحناء الكامل بدلاً من اعتبارها حلاً منفردًا للارتداد المرن.

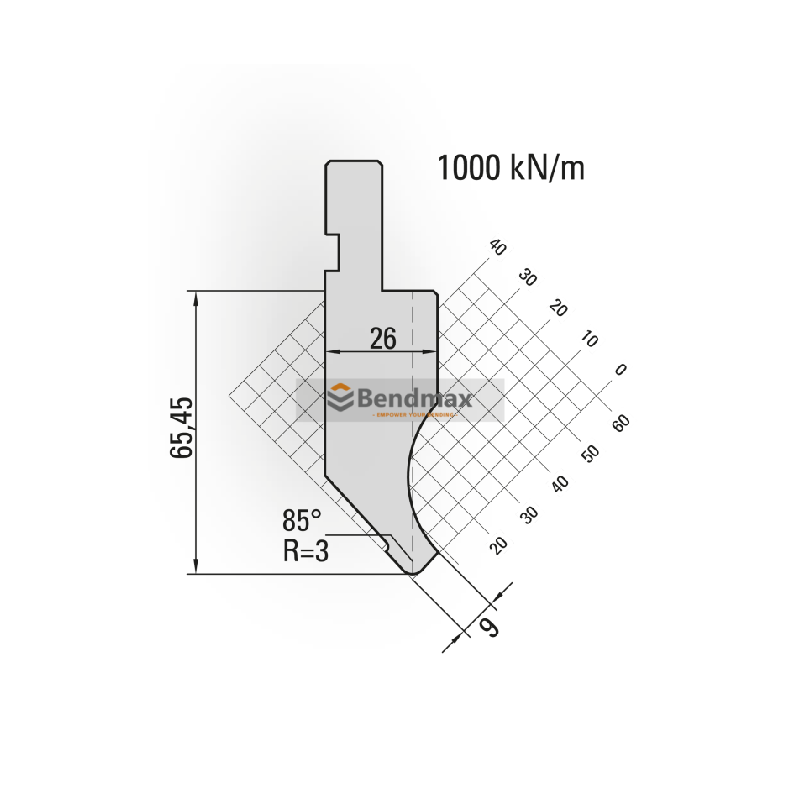

نظام AMADA القياسي لآلة ثني الصفائح المعدنية رقم 11.201

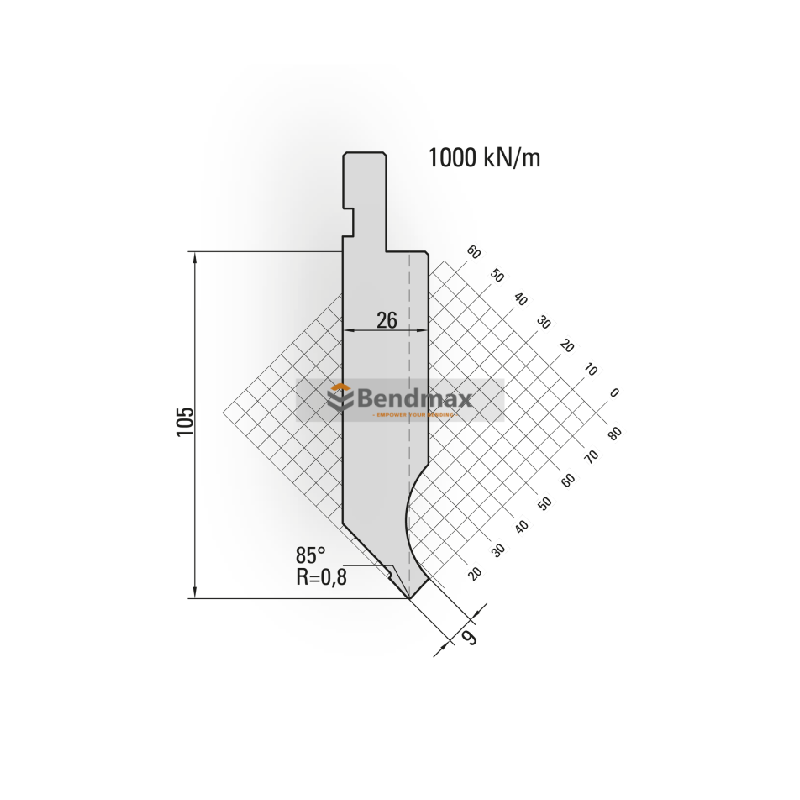

نظام AMADA القياسي لآلة ثني الصفائح المعدنية رقم 11.230

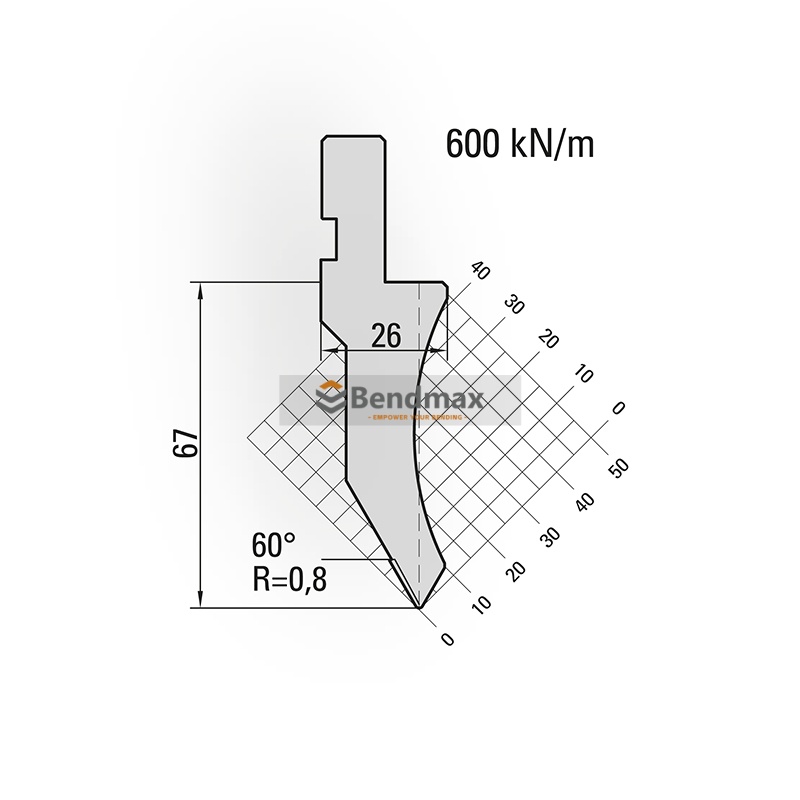

نظام AMADA القياسي لآلة ثني الصفائح المعدنية رقم 10.142

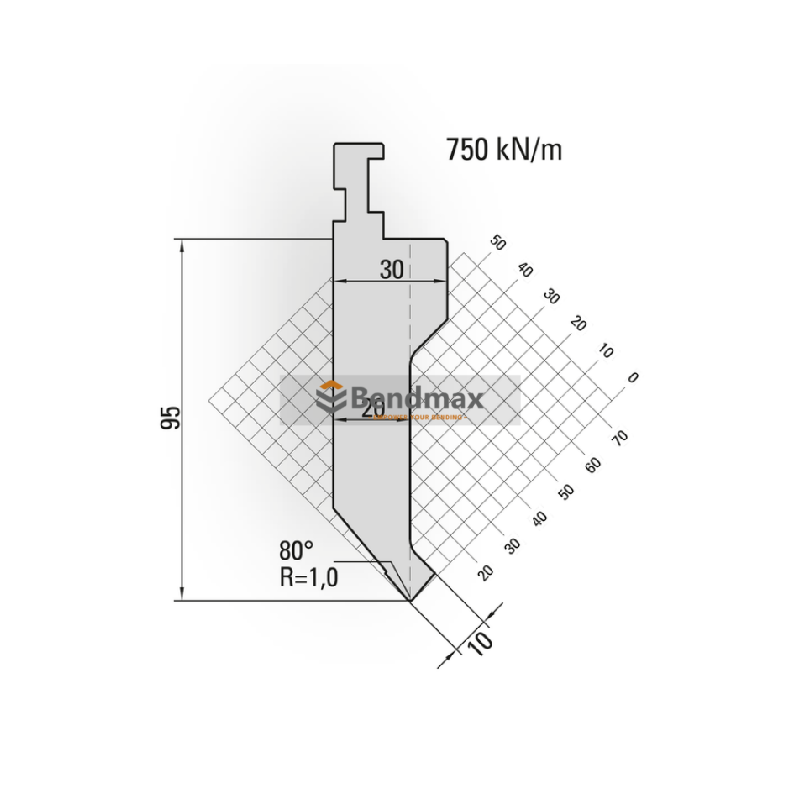

نظام ويلا من النوع الثاني، رقم الثقب القياسي 14.020
يؤثر نصف قطر رأس المثقب بشكل مباشر على التلامس بين المثقب والصفيحة المعدنية.
قد يكون نصف القطر الأصغر مناسبًا للتطبيقات التي تتطلب انحناءً داخليًا أكثر إحكامًا، بينما قد يكون نصف القطر الأكبر ضروريًا للمواد الأكثر سمكًا أو التطبيقات التي يجب فيها تجنب الإجهاد السطحي المفرط.
يعتمد نصف القطر الصحيح على:
المادة + السماكة + فتحة على شكل حرف V + نصف القطر الداخلي المطلوب + طريقة الثني
لهذا السبب، لا توصي شركة Bendmax باختيار المثقب بناءً على زاويته الاسمية فقط.
يجب أن تتطابق هندسة المثقب بالكامل مع القالب السفلي والتطبيق الفعلي.

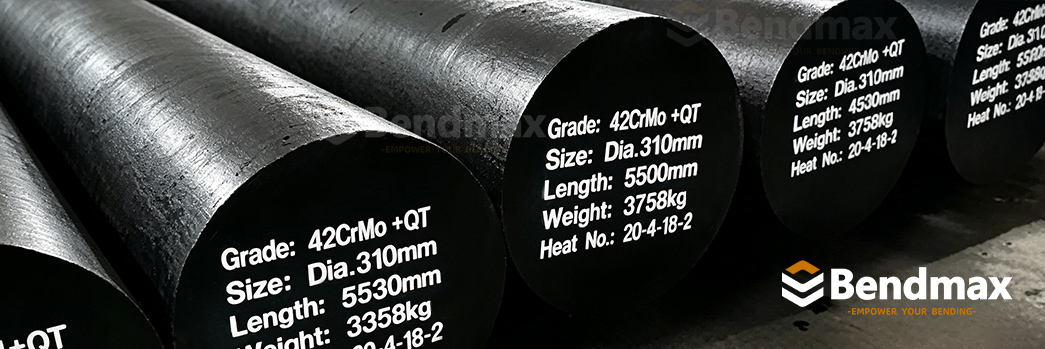

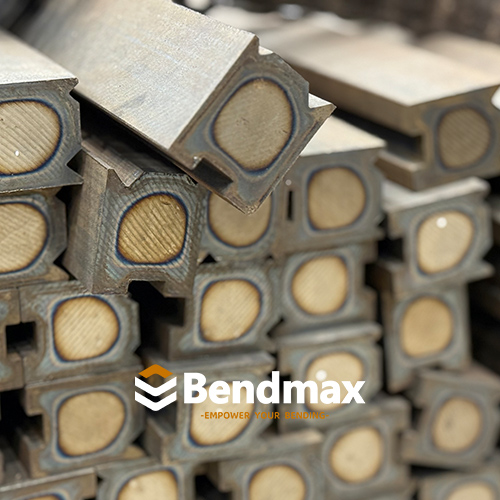

بالنسبة لأدوات مكابس الثني من نوع Bendmax، يتم اختيار 42CrMo للتطبيقات التي تتطلب مزيجًا من القوة والمتانة ومقاومة التآكل.
تُعد هذه المادة مناسبة بشكل خاص لأدوات مكابس الثني الصعبة لأن الأداة يجب أن تتحمل أحمال التشكيل المركزة بشكل متكرر.

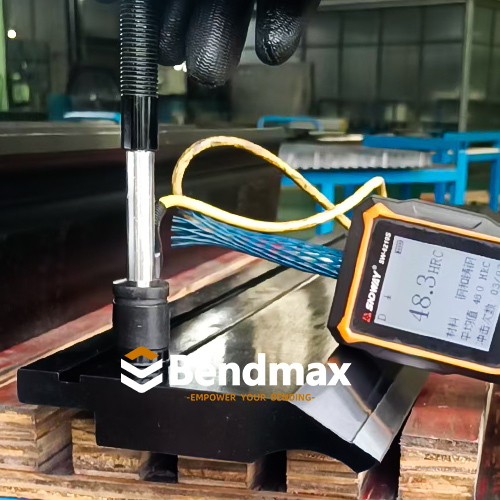

يركز Bendmax أيضًا على تقوية المناطق التي تتعرض للاحتكاك المباشر والتآكل.
يساعد تقوية نصف قطر العمل ونصف قطر الدخول على تحسين المقاومة لما يلي:
الهدف ليس ببساطة جعل الأداة بأكملها صعبة للغاية.
تحتاج أداة مكبس الثني إلى التوازن الصحيح بين القوة والمتانة والصلابة والاستقرار الأبعاد.

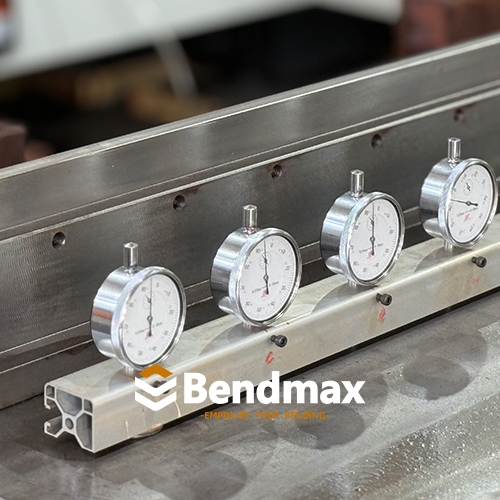

تعتبر عملية الطحن الدقيق جزءًا مهمًا من تصنيع أدوات مكابس الثني.
يجب أن تحافظ أسطح العمل على هندسة دقيقة حتى تتمكن أجزاء الأدوات المختلفة من العمل معًا بشكل متسق.
تساعد عمليات التشغيل والطحن الدقيقة في التحكم بما يلي:

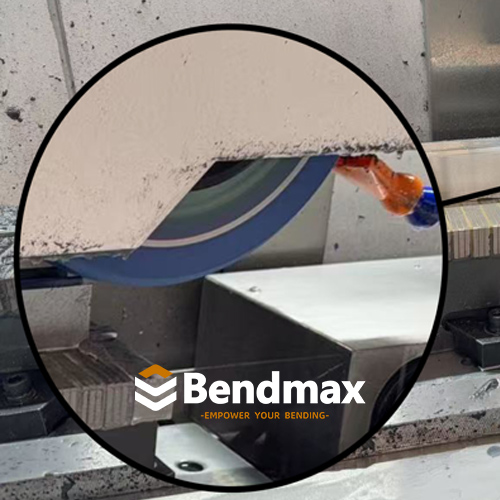

عجلة تجليخ التشكيل
بالنسبة للأدوات المجزأة، يصبح التناسق البُعدي ذا أهمية خاصة.
يمكن أن يؤثر اختلاف بسيط بين الأجزاء المتجاورة على حالة التلامس ويؤثر في النهاية على اتساق الانحناء.
ولهذا السبب فإن أدوات التصنيع الدقيقة لا تتعلق ببساطة بإنتاج أداة "تبدو دقيقة".
يجب أن تظل الهندسة دقيقة في المواضع المهمة أثناء الانحناء الفعلي.
عرض أدوات مكابس الثني القياسية من Bendmax
نعم — عندما يتم تصميم أداة الثقب بشكل صحيح ومطابقتها للتطبيق بشكل صحيح.

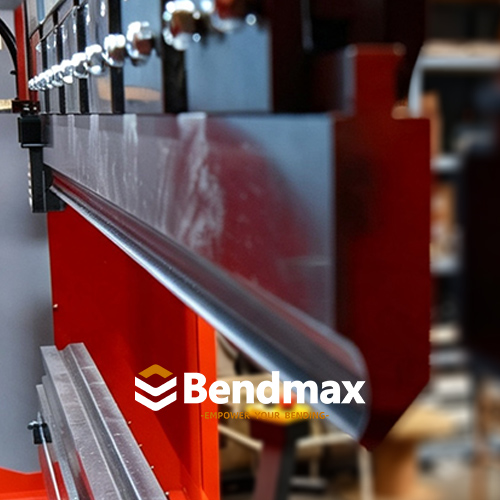

يتم اختيار المثاقب القياسية شديدة التحمل بشكل شائع عندما يتطلب التطبيق أحمال انحناء أعلى وهيكل أداة قوي.
ومع ذلك، لا ينبغي أبدًا أن يعتمد اختيار الأدوات على سمك المادة فقط.
ينبغي على المهندس أيضًا مراعاة ما يلي:
بالنسبة للتطبيقات الصعبة، يجب دائمًا فحص نظام الأدوات كنظام متكامل.
وهنا يصبح الفرق بين الأداتين واضحاً للغاية.
| ميزة | مثقب قياسي شديد التحمل | مثقب عنق الإوزة |
|---|---|---|
| الميزة الرئيسية | القوة والتنوع | التخليص الجمركي |
| تصميم الهيكل | قوي / صلب | هندسة غائرة / مفتوحة العنق |
| الانحناء العام | ممتاز | جيد |
| تطبيقات الخدمة الشاقة | خيار قوي | يعتمد على التطبيق |
| خلوص الحافة القصيرة | جيد في التصاميم المناسبة | ممتاز |
| صناديق عميقة | محدود بالهندسة | ممتاز |
| ملفات تعريف المستخدم | محدود بالهندسة | ممتاز |
| حواف الإرجاع | يعتمد على التطبيق | سهولة الوصول |
| ملفات تعريف معقدة | محدود | الأنسب |
| الغرض الهندسي الرئيسي | التعامل مع أحمال الانحناء | منع تداخل الأداة/قطعة العمل |
النقطة الأساسية هي:
اللكمات ذات العنق المعقوف ليست مجرد "لكمات قياسية أقوى".
إنهم يحلون مشكلة هندسية مختلفة.
يركز نظام الثقب القياسي بشكل كبير على القوة الهيكلية والأداء العام.
تُغير أداة التثقيب ذات العنق المعقوف هندسة الأداة العلوية لتوفير خلوص إضافي.
تعتبر اللكمة القياسية خيارًا قويًا عادةً عندما:
بالنسبة للعديد من ورش التصنيع، هذا يجعل أداة التثقيب القياسية هي الأداة الأولى التي يجب مراعاتها.
لا يوجد سبب لاستخدام أداة ثقب متخصصة عندما توفر أداة الثقب القياسية الأداء المطلوب بالفعل.
يتغير الوضع عندما تبدأ قطعة العمل بالتداخل مع المثقب.
تشمل علامات التحذير النموذجية ما يلي:
في هذه المرحلة، لا يؤدي اختيار لكمة قياسية أقوى بالضرورة إلى حل المشكلة.
ويصبح السؤال:
كيف يمكننا توفير مساحة أكبر حول المنعطف؟
هذا السؤال يقود مباشرة إلى المقال التالي في سلسلة Bendmax.
تصمم شركة Bendmax المثاقب القياسية بناءً على ثلاثة متطلبات عملية:
يوفر هيكل 42CrMo أساسًا قويًا لتطبيقات الانحناء الصعبة.
تساعد عمليات التشغيل والطحن الدقيقة في الحفاظ على هندسة الأدوات المتسقة ودقة الأبعاد.
تُستخدم ملفات تعريف الثقب القياسية على نطاق واسع، مما يسمح لشركة Bendmax بالحفاظ على كفاءة الإنتاج ودعم الطلبات المتكررة والمتطلبات الكبيرة وأوقات التسليم العملية.
بالنسبة للعملاء الذين يشترون الأدوات بكميات كبيرة، فإن الإنتاج الموحد يساعد أيضاً على تحسين الاتساق من طلب إلى آخر.
تُقدّم أداة التثقيب القياسية درساً مهماً حول أدوات مكابس الثني:
لا تحل كل مشكلة بمزيد من القوة.
تُعد الأداة المتينة ذات قيمة كبيرة عندما يكون التحدي هو ثني الأحمال.
لكن عندما لا تستطيع قطعة العمل التحرك فعلياً حول الأداة، فإن القوة لم تعد هي المشكلة الأساسية.
الأداة تحتاج إلى شكل هندسي مختلف.
وهنا تبدأ حلولنا التالية في مجال الأدوات.
