استكشاف عملية الثني الخالية من العلامات في قطع العمل الخاصة بمكابس الثني

كيفية تحقيق ثني خالٍ من العلامات في تصنيع الصفائح المعدنية

حلول لثني المكابس بدون ترك علامات

في صناعة الصفائح المعدنية الحديثة، أصبحت جودة السطح لا تقل أهمية عن دقة الثني. تتطلب صناعات مثل صناعة المصاعد، ومعدات المطابخ، والديكور المعماري، والإلكترونيات الاستهلاكية، والتصميمات الداخلية للسيارات، أسطحًا خالية من العيوب، خالية من الخدوش أو علامات الضغط أو انبعاجات القوالب.

مع ذلك، غالباً ما تترك عملية ثني المعادن التقليدية باستخدام مكابس الثني علامات ثني واضحة على الفولاذ المقاوم للصدأ والألومنيوم والصفائح المطلية والمعادن المصقولة كالمرآة والمواد المطلية. وتؤدي هذه العيوب إلى زيادة تكاليف إعادة التصنيع وتقليل قيمة المنتج.

لحل هذه المشكلة و منع علامات الانحناء على الصفائح المعدنيةيتزايد اعتماد الشركات المصنعة على التقنيات المتقدمة حلول أدوات مكابس الثني بدون علاماتتشرح هذه المقالة أكثر الطرق فعالية لتحقيق نتائج مثالية مع الحفاظ على دقة الثني والإنتاجية.

ما الذي يسبب علامات الانحناء على الصفائح المعدنية؟

قبل اختيار الحل، من المهم فهم سبب حدوث علامات الانحناء.

أثناء عملية الثني، تنزلق الصفيحة المعدنية وتضغط على سطح قالب V تحت ضغط عالٍ. يمكن أن يؤدي الاحتكاك والقوة المركزة وسوء حالة سطح القالب إلى ما يلي:

• خدوش
• الخطوط
• انخفاض السطح
• تلف الطلاء
• علامات سحب الأسطوانة

تظهر هذه المشاكل بشكل خاص في:

• فولاذ مقاوم للصدأ مصقول
• الفولاذ المقاوم للصدأ المصقول
• صفائح الألمنيوم
• الفولاذ المجلفن
• المواد المطلية أو المغلفة
• ألواح معدنية مزخرفة

يكمن سر الثني الخالي من العلامات في تقليل الاحتكاك وتوزيع الضغط بالتساوي أثناء التشكيل.

1. أنظمة الأفلام والشد بدون علامات

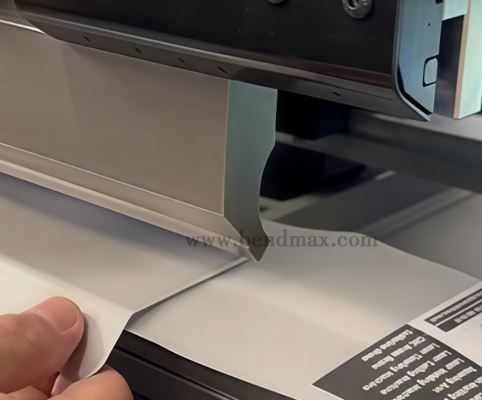

إحدى أبسط الطرق هي استخدام غشاء واقٍ لا يترك أثراً بين الصفيحة المعدنية والقالب السفلي.

يعمل الغشاء كحاجز واقٍ يمتص الاحتكاك أثناء الانحناء ويمنع التلامس المباشر بين المعادن.

كيف يعمل

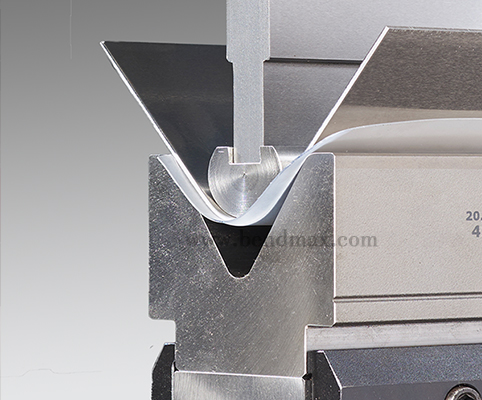

يتم إدخال غشاء واقٍ مرن بين قطعة العمل وقالب V. أثناء عملية الثني، يتحرك الغشاء مع الصفيحة، مما يقلل من الخدوش والانبعاجات.

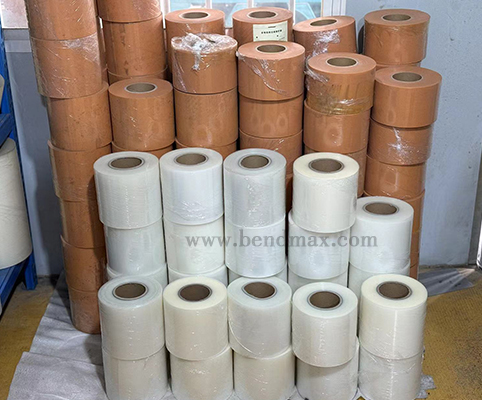

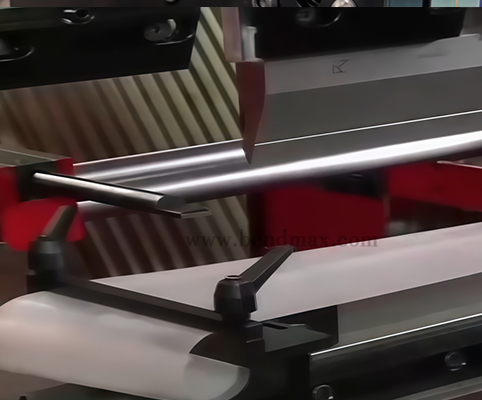

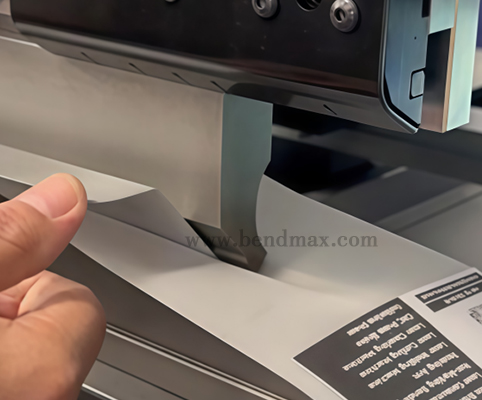

غشاء واقٍ لعمليات الثني باستخدام مكبس الثني

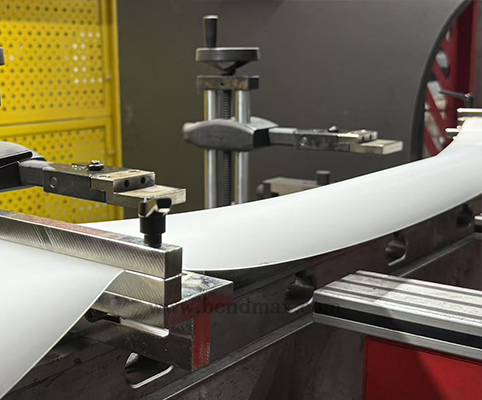

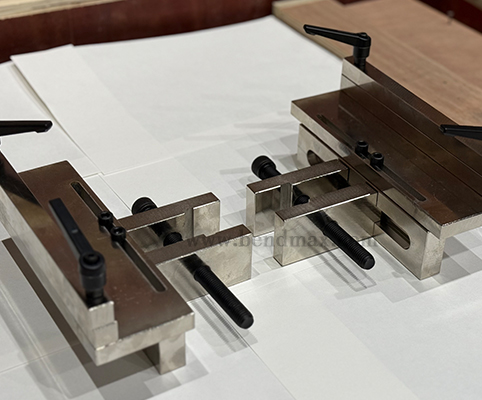

حامل ومثبت الفيلم الواقي

الميزات الرئيسية

• متوفر بسماكات مختلفة
• سهل التركيب والاستبدال
• تكلفة استثمار منخفضة
• مناسب للحماية المؤقتة

المزايا

• بسيط واقتصادي
• متوافق مع معظم قوالب V القياسية
• فعال لحماية البشرة الخفيفة

القيود

• يتلف الفيلم بسرعة
• يتطلب استبدالاً متكرراً
• قد يؤثر ذلك بشكل طفيف على دقة الزاوية في عمليات الثني الدقيق

التطبيقات النموذجية

• ألواح زخرفية من الفولاذ المقاوم للصدأ
• صفائح ألومنيوم مصقولة
• مكونات تجميلية خفيفة

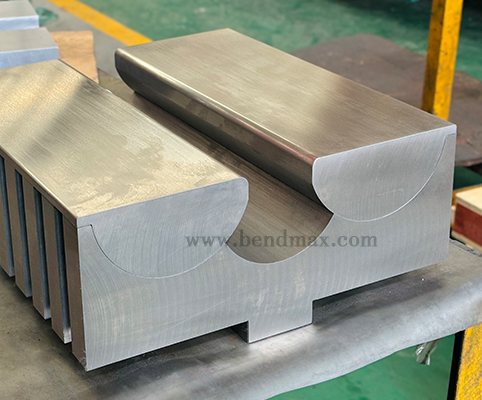

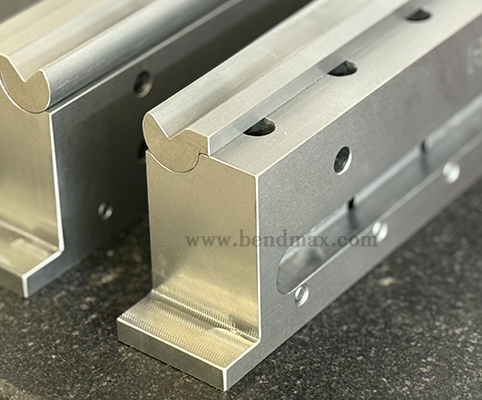

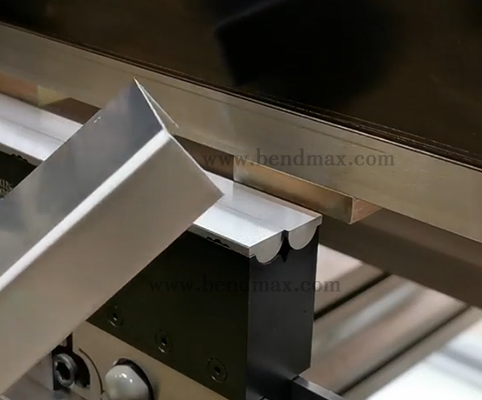

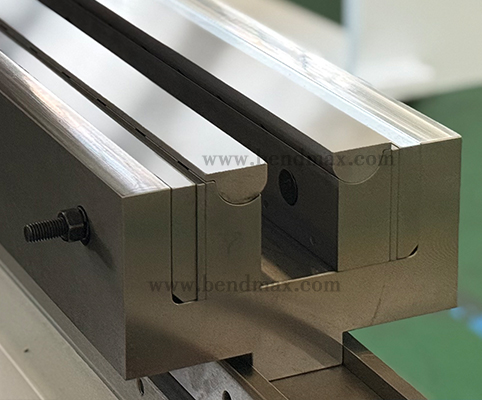

2. قوالب دوارة بدون علامات / أدوات ثني الأجنحة

قوالب الثني الدورانية تُعد من بين الحلول الأكثر تطوراً للثني الخالي من الخدوش.

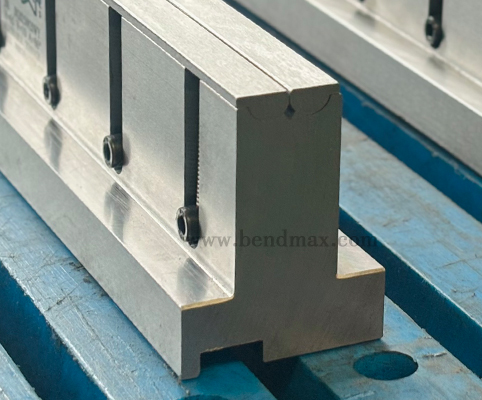

يساعد استخدام أدوات Bendmax Rotabend السفلية على تقليل العلامات لأن أجنحة الدوار المقواة تدور أثناء الثني بدلاً من السحب عبر سطح الصفيحة.

تتميز هذه القوالب بآلية رفرف دوارة في القالب السفلي. فعندما يضغط المثقب على الصفيحة في موضعها، يدور الرفرف للحفاظ على التلامس السطحي دون احتكاك انزلاقي.

لماذا تعمل قوالب القطع الدوارة بشكل أفضل؟ تُنتج قوالب V التقليدية احتكاكًا انزلاقيًا. أما القوالب الدوارة فتحول الحركة الانزلاقية إلى حركة دورانية، مما يقلل بشكل كبير من تلف السطح.

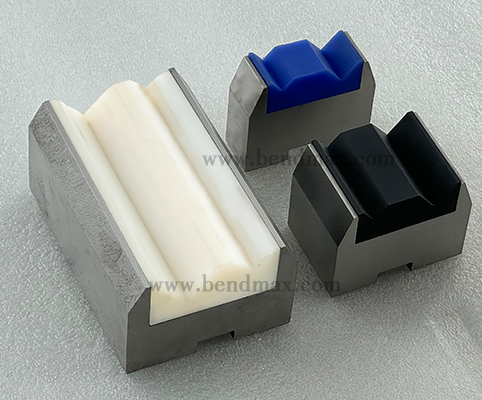

3. قوالب ثني الصفائح ذات الحشوة النايلونية

قوالب بدون علامات من النايلون استخدم مواد نايلون قابلة للاستبدال مدمجة في منطقة التلامس للقالب السفلي. ولأن النايلون يتمتع بمرونة عالية ومعامل احتكاك منخفض للغاية، فإنه يقلل بشكل كبير من العلامات الميكانيكية على سطح الصفيحة.

بناء: تحافظ الحشوة المصنوعة من النايلون على نفس شكل الفتحة على شكل حرف V مثل قوالب الصلب القياسية مع إضافة سطح تلامس أكثر نعومة.

4. أدوات ثني الصفائح من نوع البكرات بدون علامات

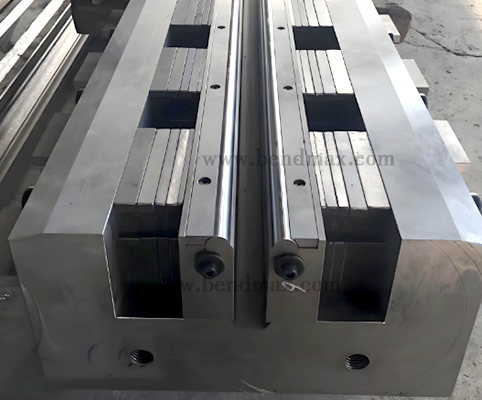

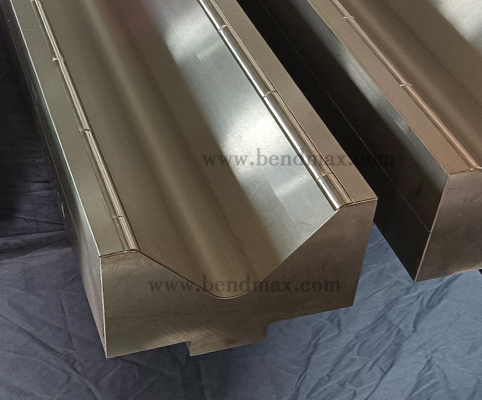

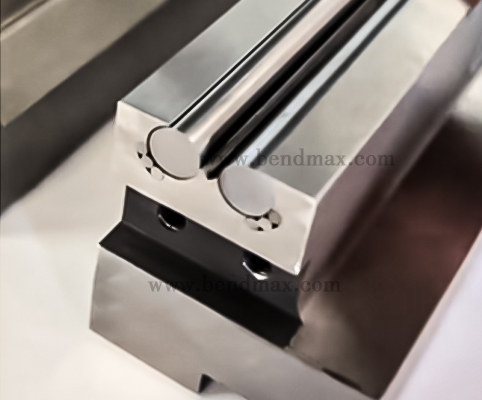

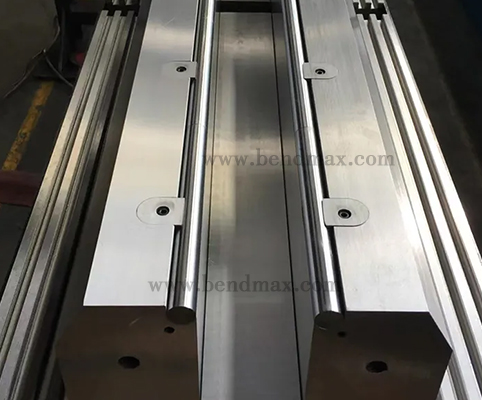

قوالب بدون علامات من نوع الأسطوانة / قوالب بدون علامات مع أسطوانة داخلية استخدم بكرات دوارة من سبيكة صلبة مدمجة في القالب السفلي.

عند حدوث الانحناء، تدور البكرات بشكل متزامن مع حركة الصفيحة. وهذا يحول الاحتكاك الانزلاقي إلى احتكاك دحرجة، مما يقلل بشكل كبير من الخدوش وعلامات الضغط.

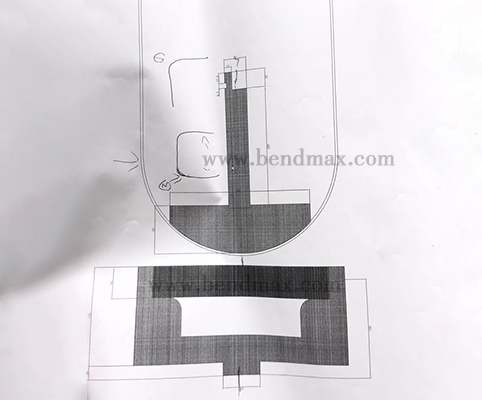

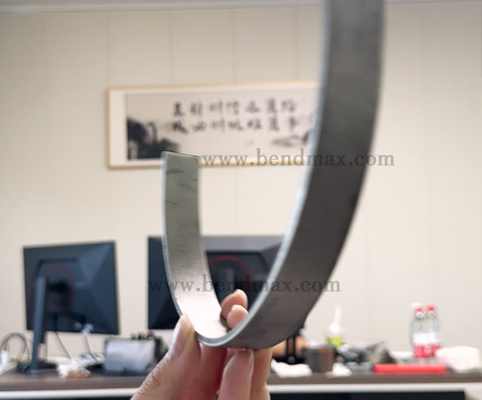

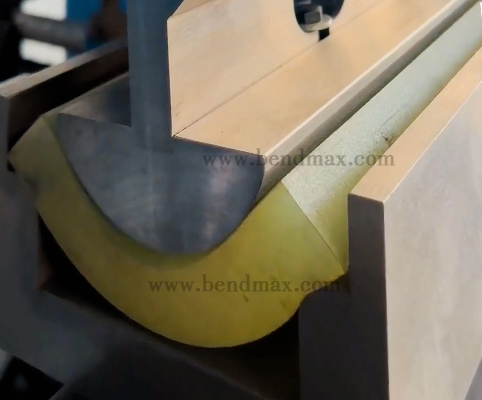

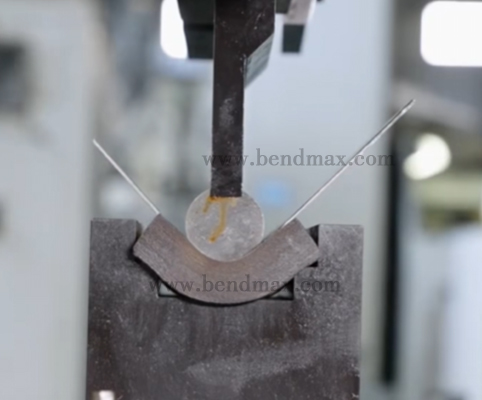

5. أدوات مكابس الثني ذات الحشوات المصنوعة من البولي يوريثان

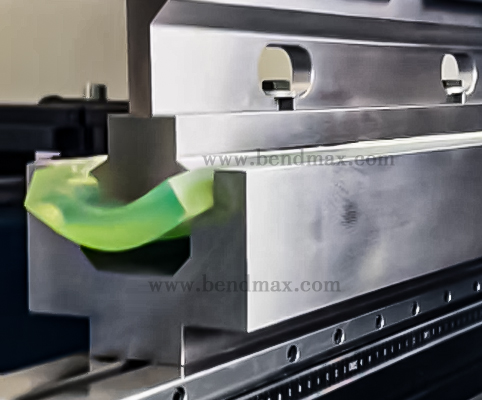

أدوات ثني الصفائح المصنوعة من البولي يوريثان تستخدم هذه التقنية حشوات مرنة ناعمة لتخفيف الضغط على الورقة أثناء الثني. تعمل هذه الحشوات على توزيع ضغط الثني بالتساوي وتمنع حدوث علامات احتكاك مباشرة.

يمكن صنع العدسات اللاصقة اللينة من البولي يوريثان، النايلون، أو المواد القائمة على المطاطتعتبر الحشوات المصنوعة من البولي يوريثان مناسبة بشكل خاص لثني الأشكال ذات الزوايا الدائرية والمواد الزخرفية الرقيقة.

6. أدوات ثني الصفائح المعدنية المخصصة الخالية من العلامات

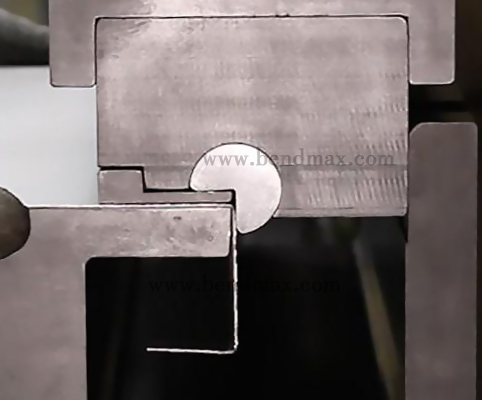

ثني المسح المخصص

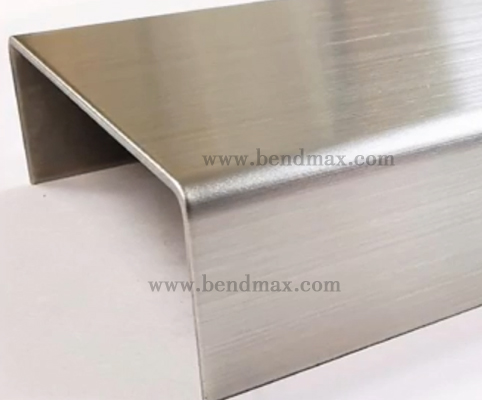

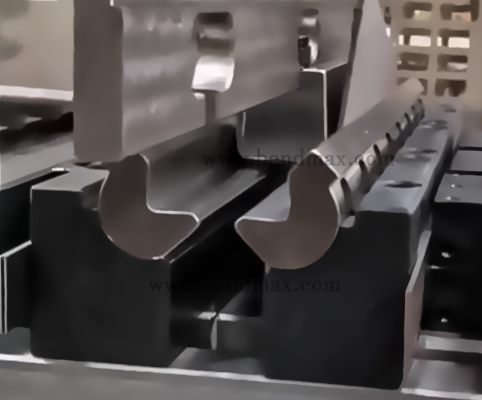

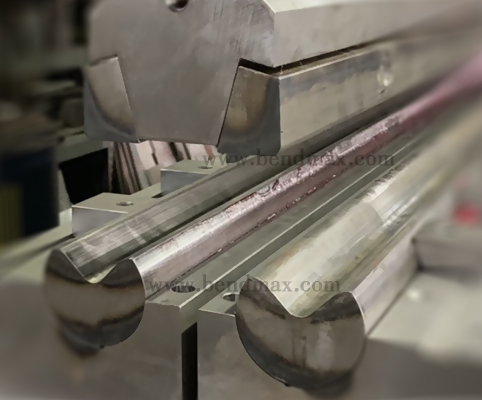

ثني قنوات U حسب الطلب

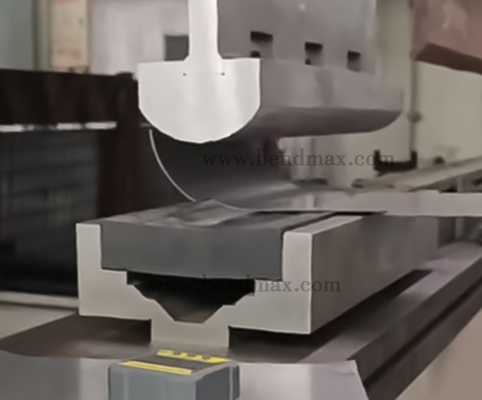

ثني القنوات حسب الطلب

بالنسبة للأشكال الهندسية المعقدة أو الأسطح شديدة الحساسية، فإن الأدوات المخصصة التي لا تترك علامات غالباً ما تكون الحل الأمثل.

تم تصميم هذه الأدوات خصيصًا وفقًا لما يلي: نوع المادة، وسمك المادة، ونصف قطر الانحناء، ومتطلبات تشطيب السطح، وهندسة المنتج، وحجم الإنتاج.

يمكن أن تجمع الأدوات المخصصة بين: الهياكل الدوارة، وحشوات البولي يوريثان، وأنظمة البكرات، والطلاءات السطحية الخاصة، وهياكل الانحناء متعددة المراحل.

المزايا الرئيسية لأدوات الثني الخالية من العلامات

توفر أدوات ثني الصفائح الحديثة التي لا تترك علامات فوائد كبيرة في كفاءة التصنيع ومراقبة الجودة وخفض التكاليف.

1. حماية السطح

يمنع الخدوش والخدوش وعلامات الضغط على المواد الحساسة.

2. تقليل إعادة العمل والخردة

يعني انخفاض عيوب السطح انخفاض معدلات الرفض وزيادة استقرار جودة الإنتاج.

3. توافق واسع مع المواد

مناسب لـ:

• الفولاذ المقاوم للصدأ، والألومنيوم، والفولاذ المجلفن
• صفائح مطلية، معادن زخرفية

4. عمر أطول للأداة

تساهم الحشوات القابلة للاستبدال في إطالة العمر التشغيلي الإجمالي لنظام الأدوات.

5. زيادة كفاءة الإنتاج

يقلل من الحاجة إلى الأغشية الواقية وعمليات التلميع الثانوية.

كيفية اختيار أدوات مكابس الثني المناسبة التي لا تترك علامات

يعتمد اختيار الحل الصحيح للثني الخالي من العلامات على عدة عوامل تقنية.

متطلبات تشطيب السطح

تتطلب التشطيبات المختلفة مستويات حماية متفاوتة (التشطيب المصقول، والتشطيب المصقول بالفرشاة، والأسطح المطلية، والمواد المغلفة). وكلما زادت حساسية السطح، كلما كان من الضروري أن تكون عملية التلامس مع الأدوات أكثر نعومة وانسيابية.

سمك المادة وقوتها

تتطلب المواد السميكة أو عالية المتانة أنظمة إدخال أقوى للحفاظ على دقة الزاوية. قد تتشوه أنظمة الإدخال اللينة تحت ضغط عالٍ.

زاوية الانحناء وفتحة على شكل حرف V

يعد التوافق الصحيح بين نصف قطر الثقب وفتحة V وسمك المادة وزاوية الانحناء أمرًا ضروريًا للحفاظ على اتساق الانحناء ومنع تشوه المادة.

هندسة الجزء

غالباً ما تتطلب الأشكال المعقدة مثل الصناديق العميقة، والانحناءات ذات نصف القطر الكبير، والملامح على شكل حرف U، والانحناءات متعددة الخطوات هياكل أدوات متخصصة لا تترك علامات.

حجم الإنتاج والميزانية

• يفضل الإنتاج بكميات كبيرة أنظمة الدوران أو البكرات المتينة.
• قد تستفيد عمليات الإنتاج بكميات صغيرة من حلول الإدخال المعيارية.
• توفر أنظمة الإدخال القابلة للاستبدال عادةً أفضل توازن بين تكلفة الأدوات الأولية ونفقات الصيانة وعمر الخدمة على المدى الطويل.

ما هو أفضل حل لثني الثني دون ترك أي علامات؟

لا يوجد حل واحد مناسب لكل تطبيقات الثني.

مع استمرار ارتفاع توقعات العملاء لجودة المظهر، فإن إتقان ثني الصفائح المعدنية بدون خدش أصبح ذلك مطلباً أساسياً في التصنيع الحديث.

يمكن أن يؤدي اختيار أدوات مكابس الثني الصحيحة التي لا تترك علامات إلى:

• تحسين مظهر المنتج
• تقليل عيوب الإنتاج
• زيادة اتساق الانحناء
• انخفاض تكاليف التصنيع
• تعزيز رضا العملاء

سواء كنت تقوم بثني ألواح المصاعد المصنوعة من الفولاذ المقاوم للصدأ، أو الألومنيوم المصقول، أو الصفائح المعدنية المزخرفة، فإن الاستثمار في حل الثني المناسب الذي لا يترك علامات سيؤدي إلى تحسين جودة المنتج وكفاءة الإنتاج بشكل كبير.
