مجموعة قوالب مكابس الثني شديدة التحمل

قوالب ثني الصفائح شديدة التحمل مصممة خصيصاً لـ قدرة عالية على ثني الصفائح السميكة، وتطبيقات صناعية تتطلب قوة رفع عاليةبالمقارنة مع القوالب القياسية، فإنها توفر قدرة تحمل أعلى، ومتانة محسّنة، واستقرار هيكلي فائق.

تُستخدم قوالب مكابس الثني شديدة التحمل لثني المواد السميكة تحت قوة عالية، مما يوفر قوة أفضل وعمرًا أطول وتشغيلًا أكثر أمانًا.

ما هي قوالب مكابس الثني شديدة التحمل؟

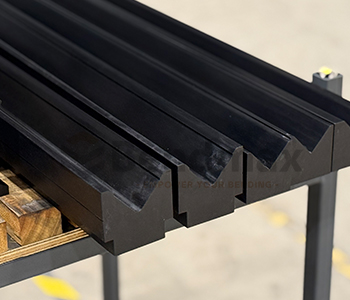

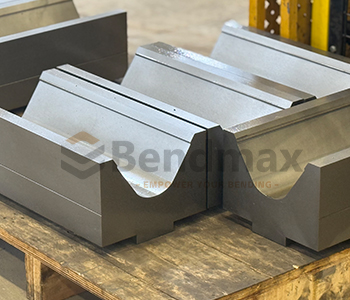

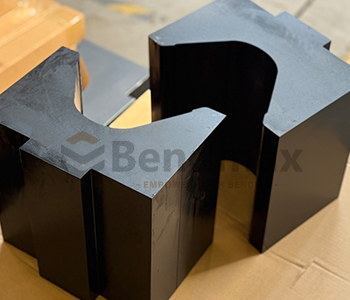

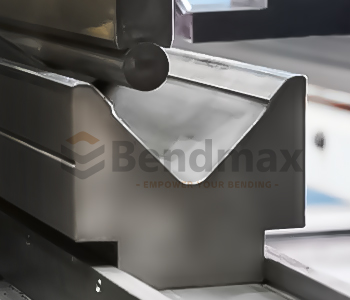

(عرض قوالب الفتح على شكل حرف V شديدة التحمل من نوع Bendmax Partial Press Brake)

تم تصميم القوالب شديدة التحمل بما يلي:

• هياكل الجسم المقواة
• أسطح عمل صلبة عميقة
• هندسة مُحسَّنة لتوزيع الأحمال

تُستخدم عادةً عندما:

• يتجاوز سمك المادة 6 مم
• يتم استخدام مواد عالية القوة
• يتطلب الإنتاج المستمر عمرًا طويلًا للأدوات

لماذا نستخدم قوالب مكابس الثني شديدة التحمل؟

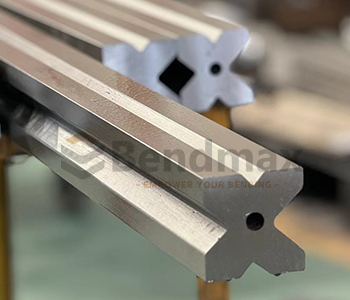

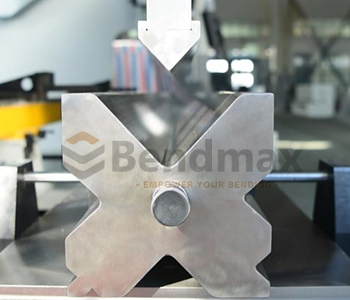

(مثال على قوالب الفتح على شكل حرف V شديدة التحمل / قوالب متعددة الفتحات على شكل حرف V من Bendmax Press Brake)

1. قدرة تحمل أعلى

تستطيع القوالب شديدة التحمل التعامل مع حمولات أعلى بكثير مقارنة بالأدوات القياسية.

القدرات النموذجية:

• قوالب قياسية: من خفيف إلى متوسط ​​الاستخدام
• قوالب الخدمة الشاقة: حتى 1000 كيلو نيوتن/متر أو أكثر

2. تحسين عمر الأداة

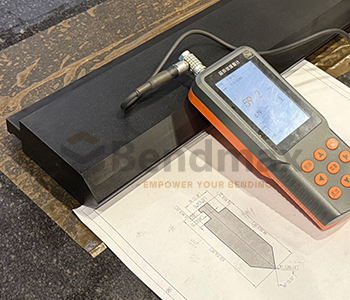

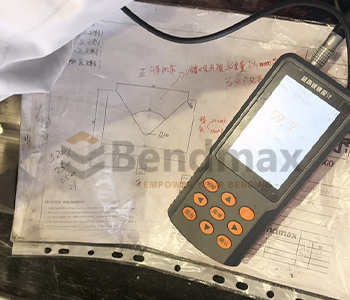

(اختبار صلابة أدوات مكابس الثني الثقيلة من بيندماكس)

شكراً لـ:

• أسطح عمل صلبة (HRC 54–60)
• فولاذ سبيكي مقاوم للتآكل

تحافظ هذه القوالب على دقتها حتى في ظل الأحمال القصوى.

3. استقرار أفضل عند الانحناء

يقلل جسم القالب الصلب مما يلي:

• انحراف
• تغير الزاوية
• الأخطاء البُعدية

👉 هذا أمر بالغ الأهمية للمكونات الهيكلية.

ميزات التصميم الرئيسية

هيكل مُدعّم

• مقطع عرضي أكبر
• قدرة تحمل أحمال أقوى

تصلب عميق

• منطقة العمل مُقسّاة لمقاومة التآكل
• يحافظ اللب على صلابته لمنع التشقق.

الطحن الدقيق

• يضمن زوايا انحناء دقيقة
• يحسن قابلية التكرار

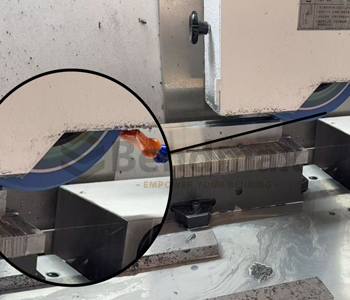

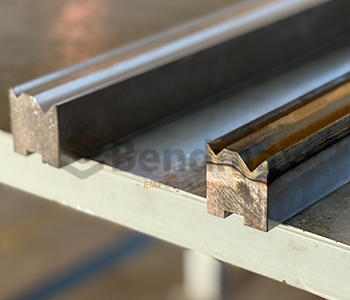

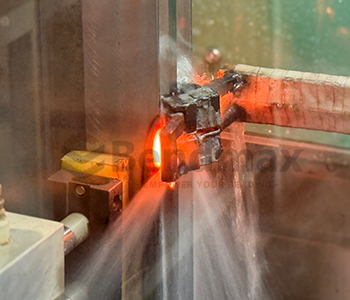

(ميزات تصميم Bendmax: التصليد بالحث يسخن منطقة العمل / مقارنة المظهر / الطحن باستخدام الحاسوب CNC)

اختيار فتحة V للقوالب شديدة التحمل

يُعد اختيار فتحة V الصحيحة أمرًا بالغ الأهمية لكليهما التحكم في الحمولة و جودة الانحناء.

القاعدة الموصى بها:

فتحة على شكل حرف V = من 6 إلى 10 أضعاف سمك المادة

👈 فتحات V الأصغر تزيد من الحمولة بشكل كبير.

اعتبارات الحمولة

تزداد الحمولة مع:

• سُمك المادة (تأثير مربع)
• فتحات على شكل حرف V أصغر
• قوة مواد أعلى

للعلم، صيغة التحكم في انحناء الهواء هي:

الدلالات:

• صفيحة سميكة + رقاقة صغيرة على شكل حرف V = متطلبات حمولة عالية للغاية

👉 هذا هو المكان بالضبط قوالب مكابس الثني شديدة التحمل ضرورية.

أنواع قوالب مكابس الثني الثقيلة

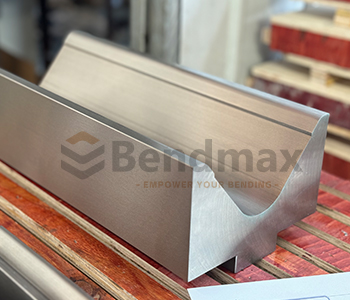

1. قوالب V مفردة شديدة التحمل

• النوع الأكثر شيوعاً
• قوة وثبات عاليتان
• مناسب للإنتاج المتسق

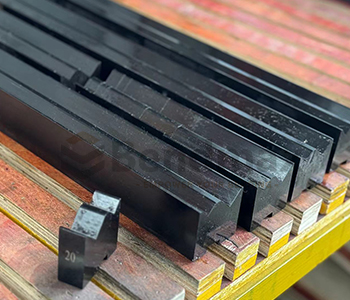

2. قوالب مزدوجة شديدة التحمل على شكل حرف V

• فتحتان على شكل حرف V
• يُطيل التصميم القابل للطي عمر الأداة
• فعال من حيث التكلفة

3. قوالب متعددة الاستخدامات شديدة التحمل

يجمع بين:

• مرونة قوالب ثني متعددة على شكل حرف V
• قوة البناء الثقيل

👉 مثالي للورش التي تتعامل مع سماكات مختلفة.

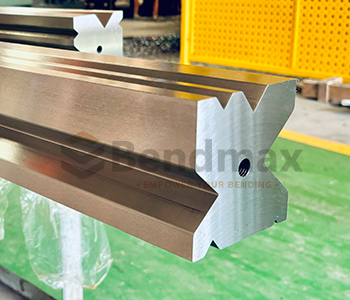

4. قوالب شديدة التحمل مصممة خصيصًا

مصمم لـ:

• الهياكل الكبيرة
• زوايا انحناء خاصة
• مكونات كبيرة الحجم

التطبيقات

تُستخدم قوالب ثني الصفائح الثقيلة على نطاق واسع في:

• آلات البناء
• تصنيع هياكل الشاحنات
• بناء السفن
• معدات الطاقة
• الهياكل الفولاذية

الأجزاء النموذجية:

• أقواس سميكة
• العوارض
• إطارات
• هياكل الدعم

قوالب الخدمة الشاقة مقابل القوالب القياسية

👈 الاستثمار أعلى، لكن التكلفة على المدى الطويل أقل بسبب المتانة.

أخطاء شائعة يجب تجنبها

❌ استخدام القوالب القياسية للألواح السميكة

يؤدي إلى:

• تشوه القالب
• دقة ضعيفة
• عطل في الأداة

❌ اختيار فتحة صغيرة جدًا على شكل حرف V

الأسباب:

• حمولة زائدة
• زيادة الحمل على الآلة

❌ تجاهل قوة المادة

يتطلب الفولاذ عالي القوة قوة أكبر بكثير.

نصائح احترافية لاختيار الأدوات

• دائماً قم بالمطابقة قوة القالب مع قدرة الآلة
• يستخدم فتحات على شكل حرف V أكبر لتقليل الحمولة كلما أمكن ذلك
• قم بدمجه مع نصف قطر ثقب مناسب
• للحصول على مزيد من المرونة، فكر في الجمع بين قوالب ثني متعددة على شكل حرف V

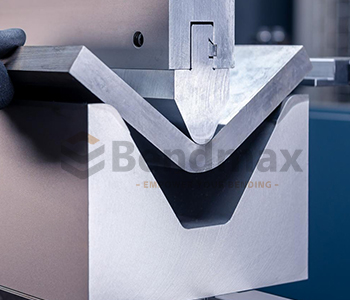

• للثني بقوة منخفضة، استخدم قالب ثني الصفائح ذو فتحة V كبيرة

الأسئلة الشائعة: قوالب مكابس الثني شديدة التحمل

ما هي استخدامات قوالب ثني الصفائح الثقيلة؟

تُستخدم من أجل:

• ثني المواد السميكة
• عمليات الحمولة العالية
• مكونات هيكلية صناعية

كيف أختار فتحة V المناسبة؟

استخدم القاعدة التالية:

V = 6–10 × السماكة

قم بالتعديل بناءً على:

• نوع المادة
• نصف قطر الانحناء
• سعة الحمولة

هل تستحق قوالب التشكيل شديدة التحمل التكلفة؟

نعم. إنهم يقدمون:

• عمر أطول
• دقة أفضل
• مستوى أمان أعلى

👉 خاصة في البيئات ذات الأحمال العالية.

تُعد قوالب مكابس الثني شديدة التحمل ضرورية لأي عملية تتضمن ثني الصفائح السميكة ومتطلبات الحمولة العالية.

إنهم يقدمون:

• قوة فائقة
• عمر خدمة طويل
• دقة انحناء متسقة

في بيندماكستم تصميم حلول الأدوات الثقيلة لدينا من أجل:

• أقصى قدر من المتانة
• أداء دقيق
• التوافق مع أنظمة مكابس الثني الرئيسية
