في عملية ثني الصفائح المعدنية، تحدد معايير الأدوات والوصلات بشكل مباشر الإنتاج. التوافق والدقة والكفاءةبالنسبة لكل من المصنعين والمستخدمين النهائيين، فإن فهم معايير أدوات مكابس الثني الأكثر استخدامًا يساعد في اختيار المثاقب والقوالب المناسبة، وتجنب حالات عدم التطابق، وتحسين الإنتاجية الإجمالية.

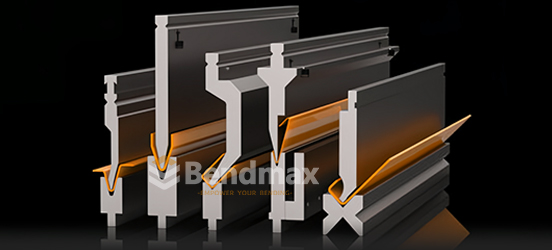

تتناول مقالة اليوم تحليلًا لأكثر خمسة معايير صناعية شيوعًا وخصائص واجهاتها:

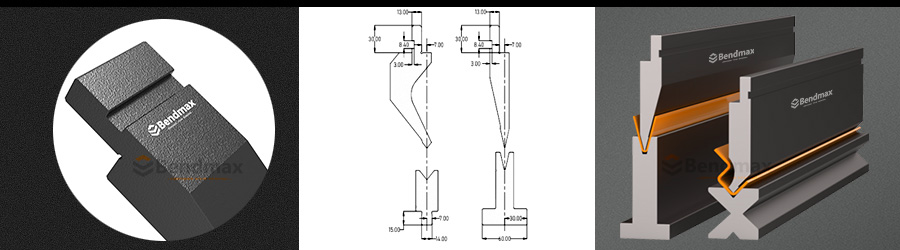

1. معيار أمادا

• نوع الواجهة: فتحة تعشيق / كتف مستطيل
• واجهة التثقيب: ارتفاعات شائعة 85 مم أو 90 مم، عرض فتحة ذيل الحمام 13 مم، مثبتة بواسطة أسافين أو براغي.
• واجهة الرقاقة: فتحة على شكل حرف T أو فتحة على شكل ذيل الحمام، عرضها 12-13 مم.
• سمات:
  • خفيف الوزن، سهل التركيب والإزالة.
  • تُستخدم بشكل أساسي في مكابس الثني الصغيرة والمتوسطة الحجم.
  • قابلية تبادل عالية بفضل الارتفاعات والواجهات القياسية.
• الآلات التمثيلية: أمادا، اليابانية، التايوانية، ومعظم مكابس الثني الصينية الصغيرة والمتوسطة الحجم.

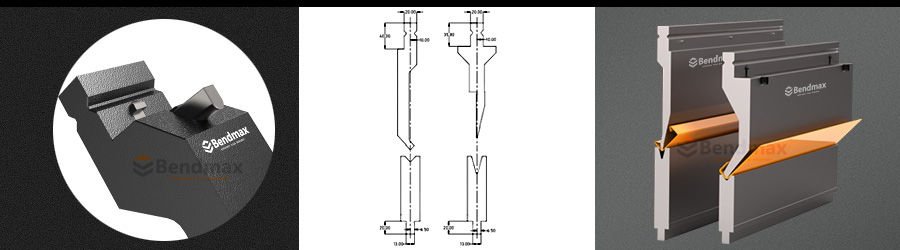

2. ترامبف / ويلا ستاندرد

• نوع الواجهةسطح مستوٍ دقيق + إسفين ذاتي القفل / نظام تثبيت سريع
• واجهة التثقيب: ارتفاع قياسي 231 مم، فتحة ذيل الحمام 20 مم مع أخدود تحديد الموقع، ذاتية التموضع.
• واجهة الرقاقة: قاعدة مسطحة، عادةً ما يكون عرضها 60 مم أو 90 مم، مثبتة بمشابك سريعة.
• سمات:
  • واجهة عالية الدقة، تدعم التثبيت السريع الهيدروليكي أو الهوائي.
  • تضمن الأخاديد ذاتية التموضع إمكانية التكرار.
  • هيكل معياري، مثالي لتغيير الأدوات بسرعة.
• الآلات التمثيلية: ترامبف، بيسترونيك (جزئياً)، إل في دي، دورما، وغيرها من مكابس الثني الأوروبية عالية الجودة.

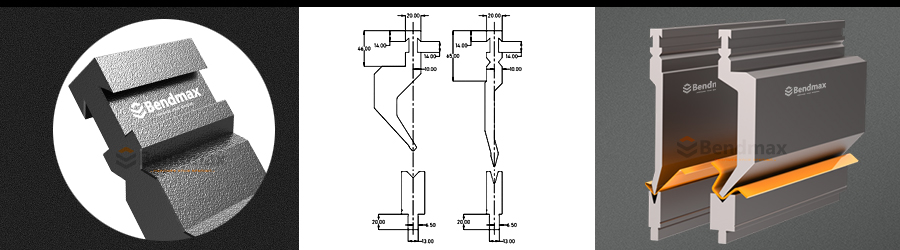

3. معيار بيسترونيك

• نوع الواجهة: مشابهة لـ Wila ولكن بهندسة فتحة فريدة.
• واجهة التثقيبارتفاعه 231 مم، وهو مشابه لـ Wila ولكن بتصميم تثبيت مختلف قليلاً.
• واجهة الرقاقة: فتحات بعرض 90 مم، متوافقة في الغالب مع Wila، ولكن بعض الأدوات المخصصة حصرية لآلات Bystronic.
• سمات:
  • تصميم خاص بأجهزة Bystronic.
  • يمكن استبدالها بـ Wila إلى حد كبير، ولكنها ليست عالمية بنسبة 100%.
• الآلات التمثيليةمكابس فرامل Bystronic.

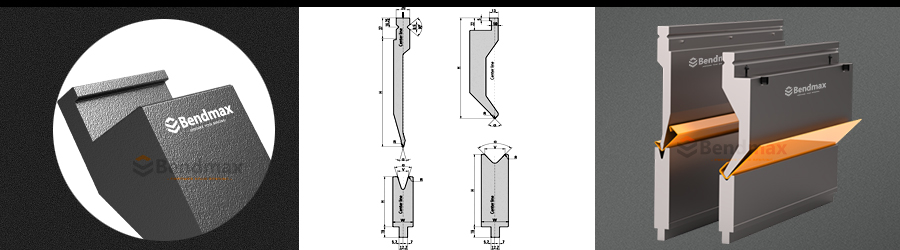

4. معيار الجهد المنخفض

• نوع الواجهةفتحة متداخلة + دبابيس تحديد الموقع
• واجهة التثقيب: الارتفاع الشائع 231 مم، مشابه لـ Wila ولكن مع عرض وصلة التعشيق ومواضع الدبابيس المختلفة.
• واجهة الرقاقة: بعرض 60-90 مم، مع ثقوب صغيرة لمنع الحركة الجانبية.
• سمات:
  • نظام خاص متوافق جزئياً مع نظام Wila.
  • تركيز أكبر على استقرار القالب.
• الآلات التمثيلية: مكابس ثني الصفائح LVD.

ومع ذلك، فإن هذه الاختلافات في المعايير غالباً ما تخلق تحديات: فعندما يمتلك المصنع آلات من علامات تجارية متعددة، فإنه عادة ما يضطر إلى شراء عدة مجموعات من الأدوات، مما يزيد من تكاليف الاستثمار والإدارة.

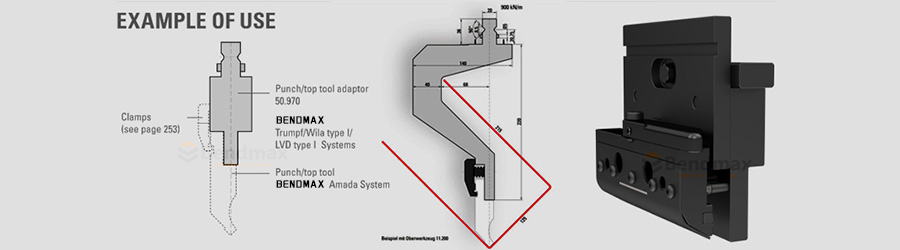

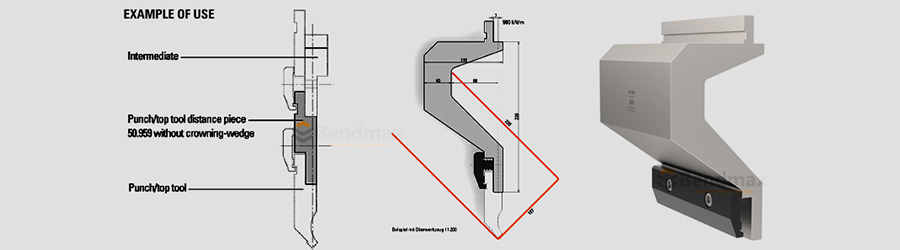

ال محولات أدوات ثني الصفائح من Bendmaxصُممت هذه الأجهزة لحل هذه المشكلة. وبفضل تحويل الواجهة عالي الدقة، فإنها تسمح أدوات أمادا المستخدمة في مكابس ويلاأو تمكين التبادل بين الأنظمة المختلفة. وهذا لا يحسن المرونة فحسب، بل يقلل أيضًا من عمليات الشراء المتكررة، مما يوفر التكاليف.

• توافق قوي: يدعم التبادل بين Amada وTrumpf وWila والأنظمة الرئيسية الأخرى.
• دقة عاليةتضمن دقة التصنيع في حدود ±0.01 مم دقة الانحناء.
• توفير التكاليف: يلغي الحاجة إلى شراء مجموعات متعددة من الأدوات.
• مرونة عاليةمثالي للورش التي تستخدم أنواعًا متعددة من مكابس الثني.


تُستخدم المحولات على نطاق واسع في المصانع التي تستخدم علامات تجارية مختلفة من مكابس الثني. فعلى سبيل المثال، يمكن لمصنع يستخدم آلات أمادا ويرغب في اعتماد أدوات ويلا المتينة أن يحقق ذلك بسهولة من خلال المحولات، مما يتيح نظام إدارة أدوات موحدًا ويعزز كفاءة الإنتاج.

لا يزال العديد من العملاء يسألون: إذا كانت واجهة Amada قياسية بالفعل، فلماذا ما زلنا بحاجة إلى محولات أو قطع توصيل؟

في الواقع، تلعب هذه المحولات دورًا أساسيًا في إنتاج الثني:

• تعويض التسامح
  حتى ضمن نفس المعيار، قد توجد اختلافات طفيفة بين طرازات الآلات المختلفة وسنوات الإنتاج. تعمل المحولات على تصحيح هذه الاختلافات لضمان تثبيت مستقر.
• مرونة معززة
  تتيح المحولات للمشغلين ضبط ارتفاع الأداة أو المسافة بينها لتناسب قطع العمل المختلفة، مما يتيح ثنيًا متعدد الاستخدامات دون الحاجة إلى الاستثمار في أدوات مخصصة إضافية.
• ضمان الدقة
  بفضل أسطحها المصقولة بدقة، تحافظ المحولات على محاذاة مثالية بين القالب والمثقب وتوازيهما، مما يمنع انحرافات الزاوية ويضمن نتائج متسقة.
• قدرة تحمل عالية
  مصنوع من الفولاذ عالي القوة (مثل 42C)_rM_O)، تتحمل المحولات أحمالًا تصل إلى 900 كيلو نيوتن/متر، مما يضمن المتانة والاستقرار حتى في حالات الانحناء الشديد.

لا تُعدّ المحولات مجرد "قطع توصيل" فحسب، بل هي مكونات أساسية للحفاظ على الدقة والمرونة والموثوقيةفي عمليات ثني الصفائح.

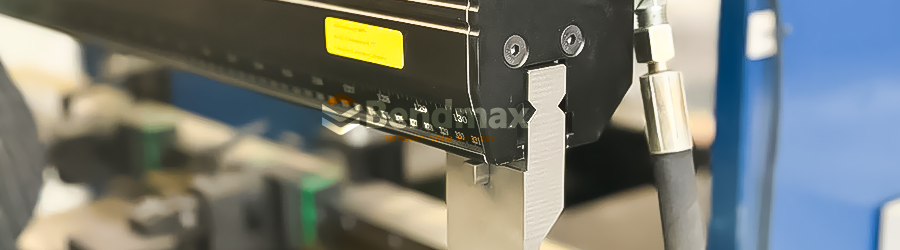

(نظام التثبيت العلوي الهوائي من بيندماكس-ويلا)

لا يقتصر دور محول Bendmax على حل الاختلافات بين مكابس الثني المختلفة وقوالب مكابس الثني، بل يحل أيضًا المشكلات بين مكابس الثني وقوالب مكابس الثني من نفس العلامة التجارية.
