كيف يساعد تصميم القالب والمثقب المتطابق في تشكيل مكون على شكل حرف U مع نتوءات سفلية متكررة.

10/13/2026

أدوات ثني الصفائح المعدنية المخصصة على شكل حرف U: حل تحدي تشكيل خاص

عندما لا تكفي أداة على شكل حرف U القياسية

عندما يأتي إلينا العملاء بمتطلبات خاصة للثني، أبدأ دائمًا بفحص رسم القطعة النهائية بدقة. لا يكمن السر في مجرد إيجاد أداة ثقب وقالب لثني المادة على شكل حرف U، بل في فهم كل تفصيل يجب أن يعكسه المكون النهائي.

كان هذا هو الاعتبار الرئيسي وراء حل الأدوات المخصصة هذا.

تتميز قطعة العمل بمقطع عرضي على شكل حرف U مع سلسلة من النتوءات الصغيرة موزعة على طول قاعدتها. هذه الخصائص المتكررة تجعل التطبيق مختلفًا عن عملية الثني التقليدية على شكل حرف U. يجب تشكيل المظهر العام والتفاصيل الصغيرة في القاعدة معًا، لذا يجب تصميم الأدوات وفقًا للهندسة الفعلية للقطعة.

بدلاً من تكييف أداة قياسية مع متطلبات لم يتم تصميمها من أجلها، قمنا بتطوير مثقب علوي مخصص وقالب سفلي ليتناسب مع رسم العميل.

أداة بيندماكس المخصصة على شكل حرف U

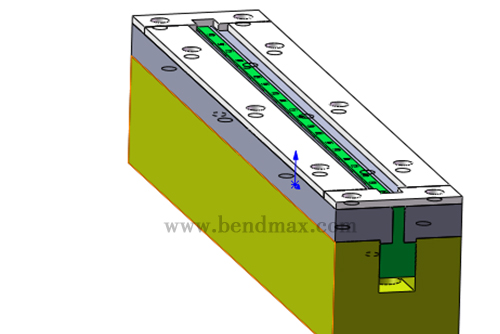

تصميم أداة التثقيب والقالب كمجموعة متطابقة

أهم جزء في هذا التصميم هو العلاقة بين المثقب العلوي والقالب السفلي.

على امتداد الجزء العلوي من المكبس، تتكرر نتوءات تشكيل صغيرة في مواضع محددة. ويحتوي القالب السفلي على أخاديد مماثلة. أثناء عملية التشكيل، تعمل هذه الأشكال المتكاملة معًا لإنشاء النتوءات المطلوبة في الجزء السفلي من المكون على شكل حرف U.

يتطلب هذا الترتيب عناية فائقة بأبعاد العناصر المتكررة، والمسافات بينها، ومحاذاتها. ولا يكفي أن يبدو التصميم صحيحًا في الرسم؛ بل يجب أن تتكامل الأجزاء العلوية والسفلية معًا في ظروف التشكيل الفعلية.

عند تطوير أدوات خاصة، أولي اهتماماً خاصاً لهذه الواجهات. قد يكون الشكل العام للأداة بسيطاً، لكن التفاصيل التي تحدد الشكل الهندسي النهائي لقطعة العمل غالباً ما تكمن فيها الجهود الهندسية الحقيقية.

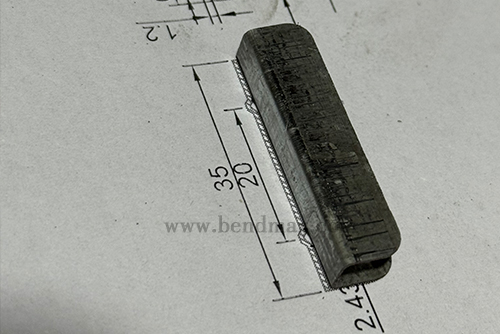

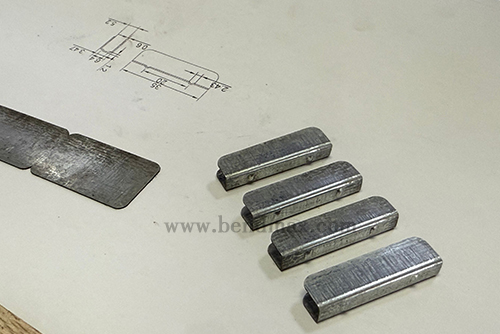

رسم العميل وأبعاد القطعة

التحقق من التصميم قبل التصنيع

قبل الانتقال إلى مرحلة الإنتاج، قمنا بمراجعة هيكل الأدوات مقابل رسم العميل.

انصبّ التركيز الرئيسي على التحقق من تطابق نتوءات المثقب مع أخاديد القالب، بالإضافة إلى هندسة التشكيل العامة والمساحة المتاحة لقطعة العمل. كما أخذنا في الاعتبار الخلوص المطلوب للمادة وعملية التشكيل المقصودة.

يمكن وصف هذه المرحلة على أفضل وجه بأنها التحقق من تصميم الأدواتبدلاً من محاكاة العناصر المحدودة. والغرض منها هو مراجعة الشكل الهندسي المقترح وتحديد تعارضات التصميم المحتملة قبل تصنيع الأدوات.

بالنسبة للأدوات المصممة حسب الطلب، تُعد هذه المراجعة خطوة مهمة للحد من التعديلات غير الضرورية لاحقًا. فكلما كانت متطلبات القطعة مُترجمة بوضوح إلى هيكل الأداة، كلما أمكن تقييم التصميم بشكل أكثر فعالية أثناء عملية الثني التجريبية.

تصميم مخصص للثقب والتشكيل

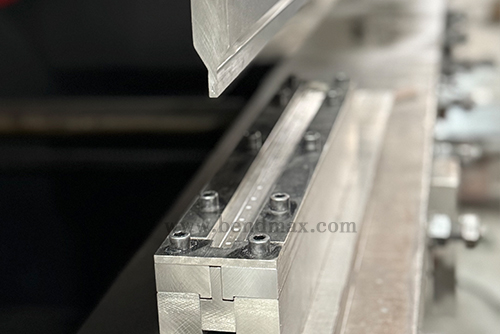

من الرسم إلى الأدوات الفعلية بعد مراجعة التصميم، تم تصنيع المثقب العلوي والقالب السفلي وفقًا للمواصفات المحددة. في صناعة الأدوات ذات خصائص التشكيل المتكررة، يُعدّ التناسق على طول الأداة أمراً بالغ الأهمية. يجب أن تتبع النتوءات والأخاديد الأبعاد والتباعد المقصودين، بينما يجب أن تعمل الأسطح المتطابقة معاً وفقاً للتصميم. بعد التصنيع، تم فحص الأدوات قبل تركيبها على مكبس الثني. وقد أتاح ذلك فرصة للتحقق من تفاصيل أبعادها وتطابق هندستها قبل تقييم نتيجة التشكيل الفعلية. إن الغرض من هذه العملية واضح: يجب أن تؤدي الأدوات النهائية وظيفة تتجاوز مجرد تشابه التصميم، بل يجب أن تكون مناسبة للتطبيق المقصود.

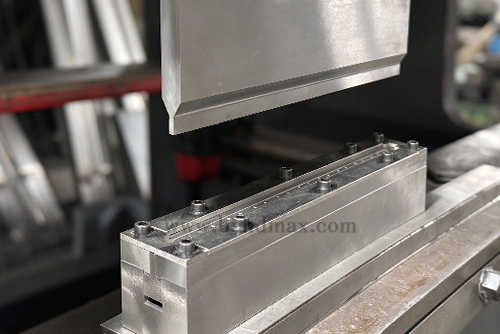

تجربة الانحناء: حيث يلتقي التصميم بالواقع بغض النظر عن مدى دقة تصميم أداة خاصة، فإن أدائها في النهاية يحتاج إلى التحقق منه عملياً. بعد تركيب أدوات التشكيل على مكبس الثني، كانت الخطوة التالية هي تقييم نتيجة التشكيل. ركزنا على الشكل العام على هيئة حرف U، وخاصةً ما إذا كانت النتوءات السفلية المتكررة قد تشكلت كما هو مطلوب. تساعد عملية الثني التجريبية أيضاً في الكشف عن المشكلات التي لا يمكن دائماً الحكم عليها من خلال هندسة الأداة وحدها. فخصائص المادة، وإعدادات الماكينة، والمحاذاة، ومعايير الثني، كلها عوامل تؤثر على المكون النهائي. لهذا السبب أعتبر عملية الثني التجريبي جزءًا أساسيًا من تطوير الأدوات المخصصة. فهي تربط بين أعمال التصميم وظروف الإنتاج الفعلية، وتوفر أساسًا لأي تعديلات ضرورية.

قياس الجزء النهائي

كانت الخطوة الأخيرة هي فحص المكون المُشكّل ومقارنته برسم العميل.

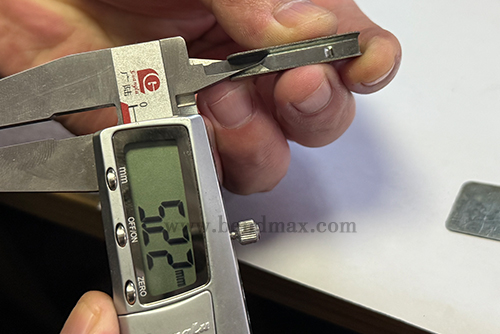

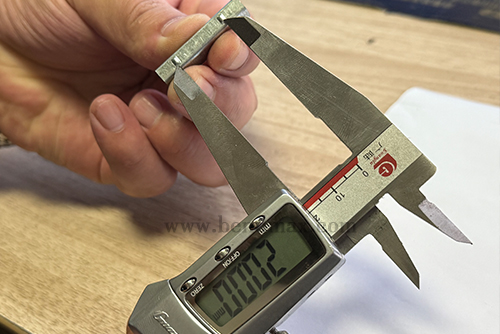

باستخدام مقياس رقمي، قمنا بفحص الأبعاد ذات الصلة وتقييم الشكل النهائي. وقد أولينا اهتماماً خاصاً للجزء على شكل حرف U والأبعاد المرتبطة بالخصائص السفلية المتكررة.

بالنسبة لي، لا يُعدّ فحص الأبعاد مجرد بند أخير في قائمة مراجعة الإنتاج، بل هو النقطة التي نقارن فيها المتطلبات الأصلية بالنتيجة الفعلية. يحدد الرسم شكل القطعة، ويساعد الفحص في التأكد من أن المكون النهائي يفي بالمتطلبات المتفق عليها.

يجب أن يستند قرار القبول إلى الأبعاد المحددة والتفاوتات ومعايير الفحص وليس إلى المظهر فقط.

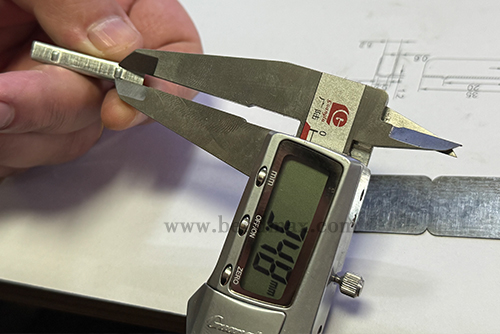

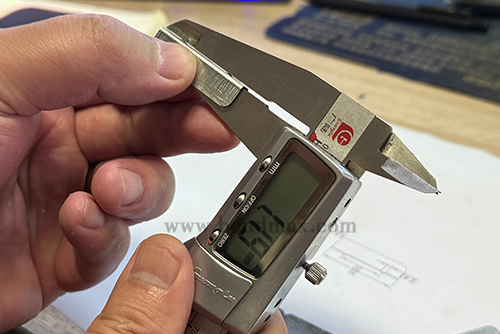

مقياس رقمي لقياس بُعد حرج لجزء معدني مصمم خصيصًا

ما يوضحه هذا الحل

بالنظر إلى هذا التطبيق، فإن الدرس الرئيسي هو أنه يجب التعامل مع متطلبات الانحناء الخاصة من الجزء النهائي إلى الخلف.

يتطلب المكون ذو الشكل U والنتوءات السفلية المتكررة أكثر من مجرد زاوية انحناء مناسبة. يجب أن تُعيد أدواته إنتاج الشكل العام وتفاصيل التشكيل المحلية من خلال بنية متناسقة من التثقيب والقالب.

بالنسبة لنا، تضمن العمل فهم الرسم، وتصميم المقاطع المتطابقة، والتحقق من هيكل الأدوات، وتصنيع الأدوات، وفحص المكون النهائي من خلال تجارب الثني والفحص البُعدي. كل خطوة تخدم نفس الغرض: ربط متطلبات العميل للجزء بحل أدوات عملي.

في بيندماكس، نتبع هذا النهج في تصميم أدوات مكابس الثني المخصصة. لا نبدأ بأداة نمطية ونتوقع أن تناسب جميع التطبيقات، بل نبدأ بقطعة العمل، ونحدد تحديات التشكيل، ونطور الأدوات بناءً على المتطلبات الأساسية.

هل لديك مكون ذو شكل خاص أو ميزات تشكيل متكررة؟ أرسل إلينا رسم القطعة، ونوع المادة، والسماكة، والأبعاد الأساسية، ونموذج مكبس الثني. يمكننا مراجعة الطلب ومناقشة حلول التثقيب والتشكيل المخصصة المناسبة معك.
