بيت أدوات مكابس الثني ترامب يموت

نظام ترامبف 80°/R8/V90/H120 رقم 25.114 - أداة سفلية لثني الصفائح السميكة

نظام ترامبف 80°/R8/V90/H120 رقم 25.114 - أداة سفلية لثني الصفائح السميكة

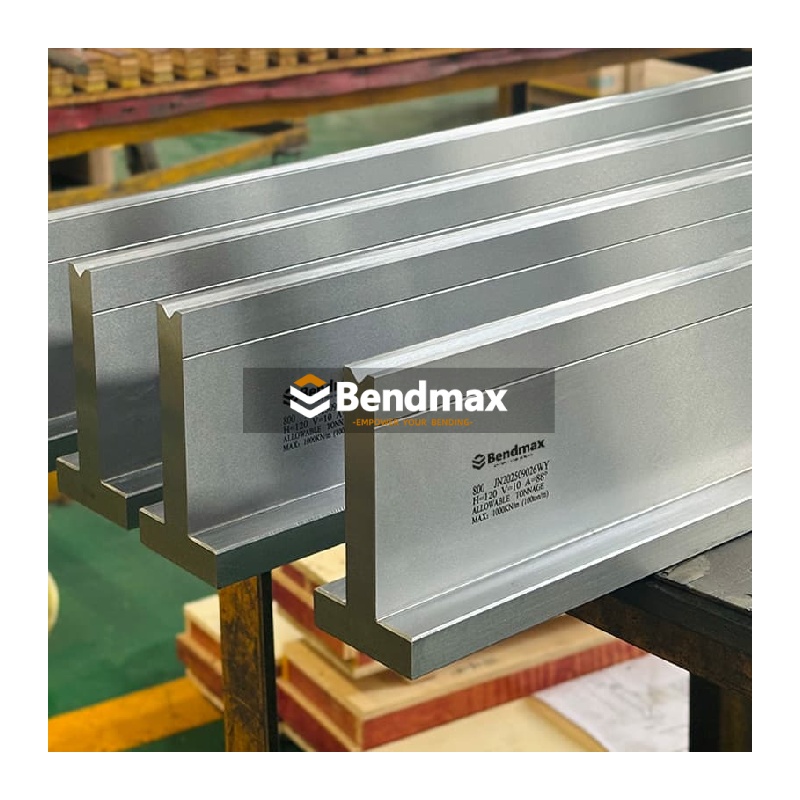

ال قالب على شكل حرف V رقم 25.114 من طراز Trumpf ميزات زاوية القالب 80 درجة, فتحة على شكل حرف V بقطر 90 مم, نصف قطر الكتف R8، و ارتفاع 120 مممصممة لتطبيقات ثني الصفائح المعدنية الثقيلة. تتبع إرشادات اختيار الفتحة على شكل حرف V القياسية (V = 6–8 × سمك المادة)، ال قالب V90 مناسب تمامًا لثني الفولاذ الطري بسمك 12-15 مم وغيرها من المواد السميكة. أثناء عملية الانحناء في الهواء، ينتج عادةً نصف قطر داخلي يبلغ حوالي R11–12 مم (V/8)للحصول على أفضل جودة ثني، يجب أن يتجاوز الحد الأدنى لطول الشفة 60 مموينبغي التحقق من قوة الضغط الكافية عند معالجة الفولاذ عالي القوة أو الفولاذ المقاوم للصدأ.

  • نظام الأدوات :

    Bendmax Trumpf/Wila/Bystronic System

  • أسلوب الأدوات :

    Die

  • زاوية :

    80°

  • نصف القطر :

    R=8.0 mm

  • ارتفاع الأدوات :

    H=120 mm

  • قالب مفتوح :

    V=90 mm

  • حمولة :

    1500 kN/m max.
Inquire Now

رقم 25.114

قالب ذو شكل V أحادي - بيندماكس



مصممة بدقة للمواد الرقيقة

من بين جميع خيارات أدوات مكابس الثني، لا تزال قوالب V هي المعيار الصناعي لثني الصفائح المعدنية. يؤثر فتحة القالب بشكل مباشر على قوة الثني، وأبعاد الحافة، ونصف قطر الثني الداخلي. عند استخدامها مع مثاقب مناسبة، تتيح تكوينات قوالب V المختلفة للمصنعين تشكيل مواد وسماكات متعددة مع الحفاظ على دقة وثبات عالٍ.



منتجات ذات صلة بـ 80 درجة

لا.زاويةفتحة القالب (V)نصف قطر المدخل (R)ارتفاع
25.11480 درجة90 مم8.0 مم120 مم
25.11580 درجة100 مم8.0 مم120 مم

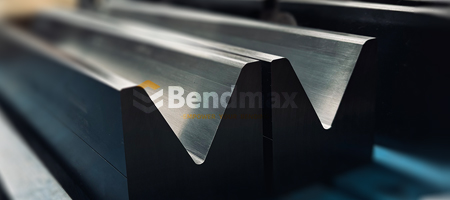

Trumpf system 80 degree single V die
التشكيل الدقيق

أفضل الممارسات لتحسين نتائج التشكيل



اختر مواد مصممة لتطبيقات التشكيل
تتميز السبائك المختلفة بمستويات متفاوتة من قابلية التشكيل. على سبيل المثال، تُفضل عمومًا أنواع الألومنيوم ذات الليونة العالية في عمليات الثني المعقدة.





تحسين نصف قطر الانحناء
يساعد توفير نصف قطر انحناء داخلي أكبر على تقليل تركيز الإجهاد ويقلل من خطر تشقق السطح أو فشل المادة.


قم بتطبيق المعالجة الحرارية عند الاقتضاء.
يمكن لبعض المعادن أن تستفيد من عمليات التلدين أو تخفيف الإجهاد قبل تشكيلها، مما يحسن من ليونتها ويقلل من الإجهادات الداخلية.


ضع في اعتبارك المواد ذات الأسطح المصقولة
إن استخدام المواد التي خضعت بالفعل لعمليات التشطيب يمكن أن يبسط عمليات الإنتاج ويقلل من متطلبات المعالجة الثانوية.









trumpf syetem gooseneck press brake tool
15.450
أدوات تثقيب ترامبف / أدوات علوية

الزاوية = 84 درجة، نصف القطر = 1.0 مم، الارتفاع = 220 مم

طلب عروض أسعار
press brake tool- Trumpf sash punch
14.156
أدوات تثقيب ترامبف / أدوات علوية

الزاوية = 80 درجة، نصف القطر = 0.5 مم، الارتفاع = 140 مم

طلب عروض أسعار
press brake tool- Hemming / trumpf straight Punch15730
11.158
أدوات تثقيب ترامبف / أدوات علوية

الزاوية = 60 درجة، نصف القطر = 4.0 مم، الارتفاع = 220 مم

طلب عروض أسعار



Press brake tooling for sale

trumpf-system gooseneck punch 01trumpf-system gooseneck punch 02trumpf-system gooseneck punch 03

Diagram of sectionalized press brake tooling

press brake tooling bending examples 02

ثني الإزاحة، ثني المفصلات، ثني قناة القبعة، ثني الضلع، ثني U غير المتوازن

press brake tooling bending examples 03

ثني على شكل حرف V، ثني بزاوية 90 درجة، ثني مسطح، ثني على شكل حرف R، ثني حافة، ثني فتحة تهوية

press brake tooling bending examples 04

press brake tooling bending examples 05

PRESS BRAKE TOOLS PROCESS 01

حلول بيندماكس للتصنيع الدقيق

  • #press brake tools Product Range مجموعة المنتجات
    مجموعة شاملة من أدوات مكابس الثني، والأسطوانات، وأنظمة التثبيت، وأنظمة التاج، والملحقات - مصممة لتحقيق الدقة والمتانة والتوافق مع جميع العلامات التجارية الرئيسية للآلات.
  • #press brake tools Customized According مخصص حسب
    أدوات وأنظمة مكابس ثني مصممة خصيصًا وفقًا لرسوماتك وموادك واحتياجاتك في الثني. تخصيص مرن لتلبية جميع متطلبات الإنتاج.
  • #press brake tools 24-Hour After-Sales Service خدمة ما بعد البيع على مدار 24 ساعة
    يتوفر الدعم الفني الاحترافي وخدمة الاستجابة السريعة على مدار الساعة طوال أيام الأسبوع. تضمن Bendmax سير عملية الإنتاج بسلاسة من خلال مساعدة عالمية موثوقة لما بعد البيع.
  • #Press Brake Tooling
    أدوات مكابس الثني
    قوالب ومثاقب عالية الدقة مصممة لثني الصفائح المعدنية بدقة وكفاءة ومتانة.
  • #Press Brake Cylinder
    أسطوانة مكبس الفرامل
    أسطوانات هيدروليكية قوية تضمن حركة وقوة ضغط الفرامل بسلاسة وثبات واتساق.
  • #PClamping System
    نظام التثبيت
    حلول تثبيت سريعة التغيير لإعدادات أدوات مكابس الثني الآمنة والدقيقة والموفرة للوقت.
  • #Crowning System
    نظام التتويج
    أنظمة التاج الدقيقة التي تعوض الانحراف لضمان زوايا انحناء موحدة وجودة عالية.
  • #Other Accessories
    ملحقات أخرى
    ملحقات أساسية لثني المكابس لتحسين كفاءة الإعداد، ومحاذاة الأدوات، وأداء الإنتاج بشكل عام.



Hot Tags :

يموت نظام Trumpf/Wila/Bystronic V

أدوات مكابس الثني للثني الدقيق

أدوات ثني الصفائح الدقيقة

أدوات ثني الصفائح الدقيقة

أدوات تشكيل الثني بالضغط للتشكيل الدقيق

نتائج عالية الجودة في تصنيع الصفائح المعدنية
