حلول نظام مكابس الثني من نوع بيندماكس
product
بيت أدوات مكابس الثني ترامب يموت

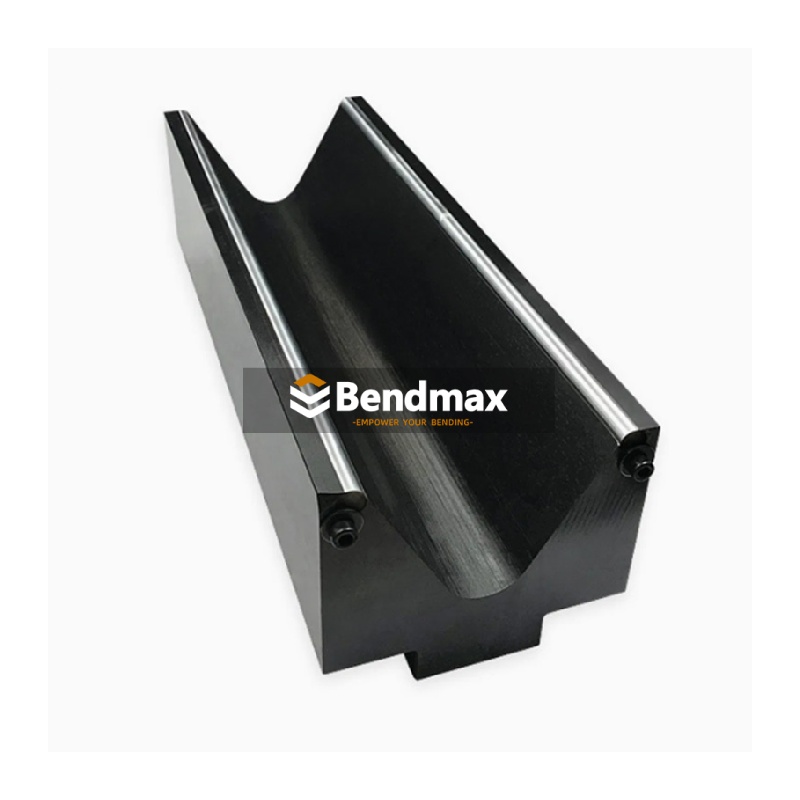

نظام ترامبف 60°/R8/V120/H120 رقم 25.116 - أداة سفلية لثني الصفائح السميكة

نظام ترامبف 60°/R8/V120/H120 رقم 25.116 - أداة سفلية لثني الصفائح السميكة



هو قالب على شكل حرف V رقم 25.116 من طراز Trumpf يتميز بـ زاوية القالب 60 درجة, فتحة على شكل حرف V بقطر 120 مم, نصف قطر الكتف R8، و ارتفاع 120 مممما يجعله مثالياً لعمليات ثني الصفائح المعدنية السميكة بالهواء المضغوط والثني السفلي. استناداً إلى إرشادات الأدوات القياسية (V = 6–8 × سمك المادة)، ال يوصى باستخدام قالب V120 للفولاذ الطري بسمك 15-20 مم التطبيقات. ينتج نصف قطر انحناء داخلي نموذجي يبلغ حوالي R15 مم (V/8) أثناء عملية الثني في الهواء. الحد الأدنى لطول الشفة هو 80 مم أو أكبر يُوصى به لضمان أداء انحناء مستقر. مناسب للفولاذ الإنشائي، والتصنيع الثقيل، ومعدات البناء، ومكونات الآلات الصناعية.

  • نظام الأدوات :

    Bendmax Trumpf/Wila/Bystronic System

  • أسلوب الأدوات :

    Die

  • زاوية :

    60°

  • نصف القطر :

    R=8.0 mm

  • ارتفاع الأدوات :

    H=120 mm

  • قالب مفتوح :

    V=120 mm

  • حمولة :

    1600 kN/m max.
Inquire Now

رقم 25.116

قالب كبير أحادي V - بيندماكس



مصممة بدقة للمواد الرقيقة

تُعدّ قوالب V الأكثر شيوعًا في مكابس الثني الحديثة. وهي متوفرة بأبعاد فتحة V متنوعة، مما يوفر مرونةً في ثني مختلف المواد والسماكات. وبالاقتران مع هندسة المثقب المناسبة وعمق الثني، يمكن لمجموعة واحدة من قوالب V أن تدعم العديد من تطبيقات الثني الهوائي بدقة وكفاءة عاليتين.

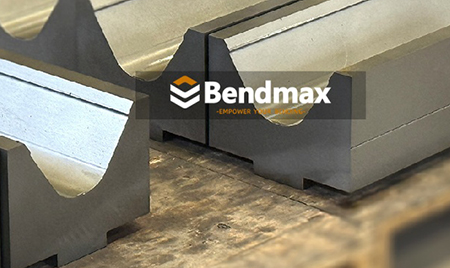

Trumpf system 60 degree single V die
التشكيل الدقيق

سواءً تطلّب مشروعك أدواتٍ مُخصصة، أو تصنيعاً دقيقاً، أو خدمات لحام، أو تعديلات هندسية، فإن فريقنا المُتخصص على أتمّ الاستعداد لتلبية احتياجاتك الإنتاجية. نُركّز على الحفاظ على متطلبات التصميم الخاصة بك مع تحسين كفاءة التصنيع، لضمان تسليم مُكوّنات الصفائح المعدنية عالية الجودة في الموعد المُحدد.

تعاون مع متخصصي التصنيع لدينا لتحويل أفكارك إلى منتجات نهائية موثوقة. اتصل بنا تواصل معنا اليوم لمناقشة مشروعك والحصول على عرض أسعار مخصص.



المزايا الرئيسية لقوالب V المستخدمة في مكابس الثني




1. دقة عالية في الانحناء
يوفر زوايا انحناء متسقة، ونصف قطر داخلي ثابت، وأبعاد أجزاء قابلة للتكرار عند مطابقتها مع سمك المادة الصحيح وفتحة V.

2. تحسين كفاءة الإنتاج
يدعم الإعداد السريع، وتقليل تغييرات الأدوات، وتسريع دورات الإنتاج، مما يجعله مثالياً لكل من الدفعات الصغيرة والتصنيع بكميات كبيرة.

3. متعدد الاستخدامات وفعال من حيث التكلفة
مناسب لمجموعة واسعة من المواد والسماكات وتطبيقات الثني مع تقليل تكاليف الاستثمار في الأدوات والصيانة.



 اطلب عروض أسعار

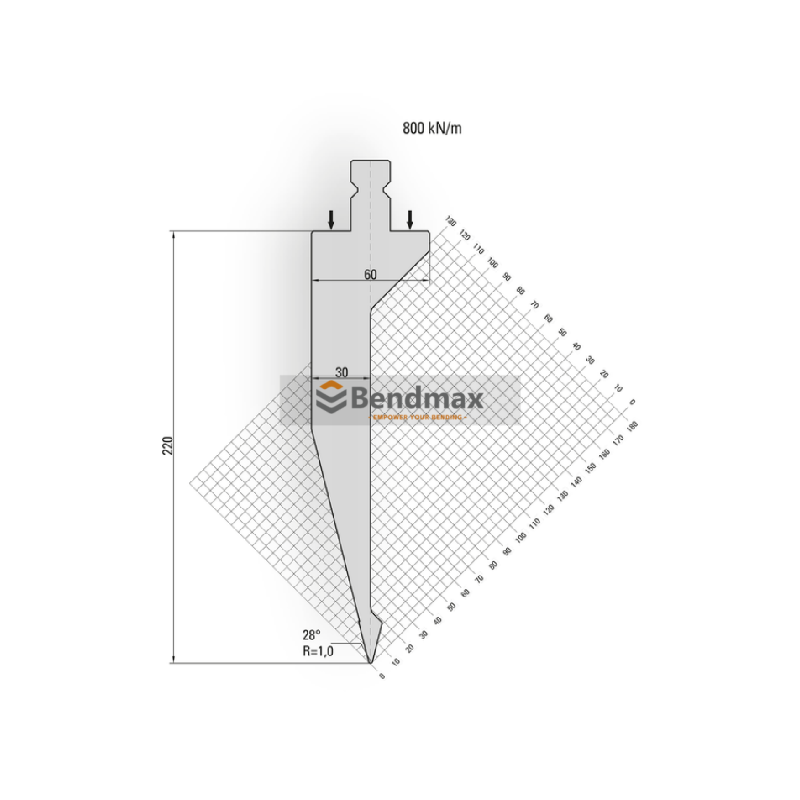

trumpf syetem 28° acute press brake punch
15.450
أدوات تثقيب ترامبف / أدوات علوية

الزاوية = 28 درجة، نصف القطر = 1.0 مم، الارتفاع = 220 مم

طلب عروض أسعار

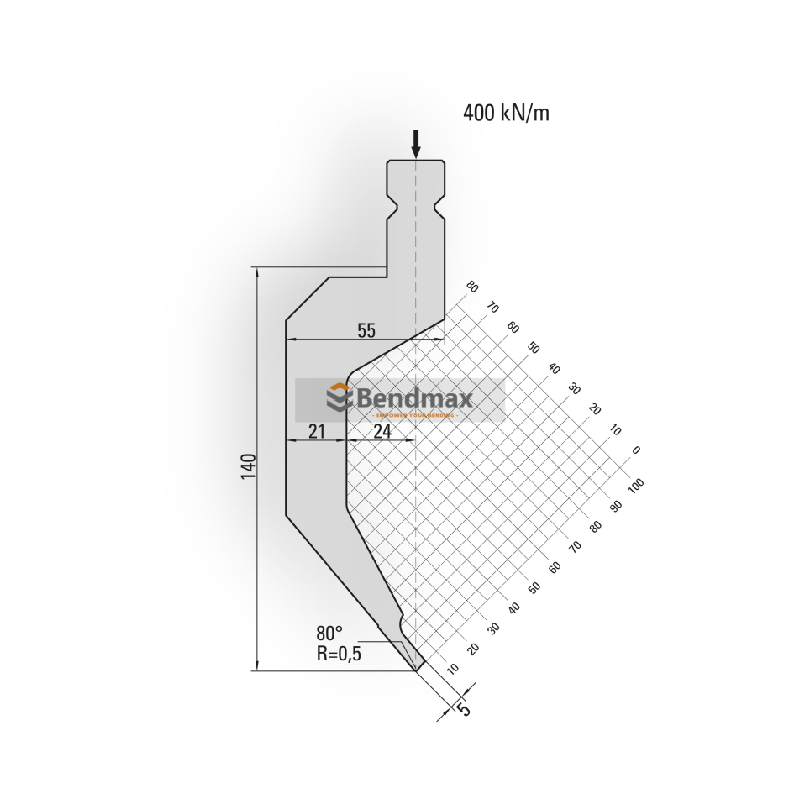

press brake tool- Trumpf sash punch
14.156
أدوات تثقيب ترامبف / أدوات علوية

الزاوية = 80 درجة، نصف القطر = 0.5 مم، الارتفاع = 140 مم

طلب عروض أسعار
press brake tool- Hemming / trumpf straight Punch15730
11.158
أدوات تثقيب ترامبف / أدوات علوية

الزاوية = 60 درجة، نصف القطر = 4.0 مم، الارتفاع = 220 مم

طلب عروض أسعار



Press brake tooling for sale

trumpf-system gooseneck punch 01trumpf-system gooseneck punch 02trumpf-system gooseneck punch 03

Diagram of sectionalized press brake tooling

press brake tooling bending examples 02

ثني الإزاحة، ثني المفصلات، ثني قناة القبعة، ثني الضلع، ثني U غير المتوازن

press brake tooling bending examples 03

ثني على شكل حرف V، ثني بزاوية 90 درجة، ثني مسطح، ثني على شكل حرف R، ثني حافة، ثني فتحة تهوية

press brake tooling bending examples 04

press brake tooling bending examples 05

PRESS BRAKE TOOLS PROCESS 01

حلول بيندماكس للتصنيع الدقيق

  • #press brake tools Product Range مجموعة المنتجات
    مجموعة شاملة من أدوات مكابس الثني، والأسطوانات، وأنظمة التثبيت، وأنظمة التاج، والملحقات - مصممة لتحقيق الدقة والمتانة والتوافق مع جميع العلامات التجارية الرئيسية للآلات.
  • #press brake tools Customized According مخصص حسب
    أدوات وأنظمة مكابس ثني مصممة خصيصًا وفقًا لرسوماتك وموادك واحتياجاتك في الثني. تخصيص مرن لتلبية جميع متطلبات الإنتاج.
  • #press brake tools 24-Hour After-Sales Service خدمة ما بعد البيع على مدار 24 ساعة
    يتوفر الدعم الفني الاحترافي وخدمة الاستجابة السريعة على مدار الساعة طوال أيام الأسبوع. تضمن Bendmax سير عملية الإنتاج بسلاسة من خلال مساعدة عالمية موثوقة لما بعد البيع.
  • #Press Brake Tooling
    أدوات مكابس الثني
    قوالب ومثاقب عالية الدقة مصممة لثني الصفائح المعدنية بدقة وكفاءة ومتانة.
  • #Press Brake Cylinder
    أسطوانة مكبس الفرامل
    أسطوانات هيدروليكية قوية تضمن حركة وقوة ضغط الفرامل بسلاسة وثبات واتساق.
  • #PClamping System
    نظام التثبيت
    حلول تثبيت سريعة التغيير لإعدادات أدوات مكابس الثني الآمنة والدقيقة والموفرة للوقت.
  • #Crowning System
    نظام التتويج
    أنظمة التاج الدقيقة التي تعوض الانحراف لضمان زوايا انحناء موحدة وجودة عالية.
  • #Other Accessories
    ملحقات أخرى
    ملحقات أساسية لثني المكابس لتحسين كفاءة الإعداد، ومحاذاة الأدوات، وأداء الإنتاج بشكل عام.



Hot Tags :

أجزاء معدنية مثنية من الصفائح المعدنية.

أدوات تشكيل مكابس الثني المخصصة

تشكيل الفولاذ بالنتوء

أدوات ثني الصفائح الدقيقة

أمثلة على أدوات مكابس الثني القياسية

خبراء تصنيع الصفائح المعدنية
