نظام تقويس مكبس الثني: لماذا يُعد جدول التعويض ضروريًا

نظام تقويس مكبس الثني: لماذا يُعد جدول التعويض ضروريًا

نظرة تفصيلية على كيفية تحسين جدول التعويض لدقة ثني الأجزاء الطويلة، وتقليل انحرافات الزاوية، وضمان نتائج متسقة عبر أنظمة التاج من نوع ويلا وأمادا وترامبف.

في عملية ثني الصفائح المعدنية، تُعدّ الدقة بالغة الأهمية. مع ذلك، عند ثني قطع العمل الطويلة، غالبًا ما تواجه آلات الثني مشكلة شائعة: الانحراف. تحت ضغط عالٍ، قد يتعرض كل من المنزلق وطاولة العمل لتشوه طفيف، مما ينتج عنه زوايا ثني مختلفة في منتصف قطعة العمل ونهايتيها. يؤدي هذا إلى زوايا غير متناسقة، مما يؤثر بشكل مباشر على جودة المنتج.

يلعب نظام تعويض آلة الثني (المعروف أيضًا باسم طاولة التعويض) دورًا دقيقًا هنا.

جودة عالية تشكيل قمة مكبس الفراملنظاميُعدّ نظام التعويض نظامًا مساعدًا هامًا، مصممًا لتعويض الانحراف أثناء عملية الثني وضمان توحيد زاوية قطعة العمل على امتداد طولها. فبدون طاولة التعويض، سيؤدي انحراف المنزلق وطاولة العمل إلى اتساع الزاوية الوسطى وضيق الزوايا الطرفية. وقد صُمم نظام التعويض بدقة لمعالجة هذه المشكلة.

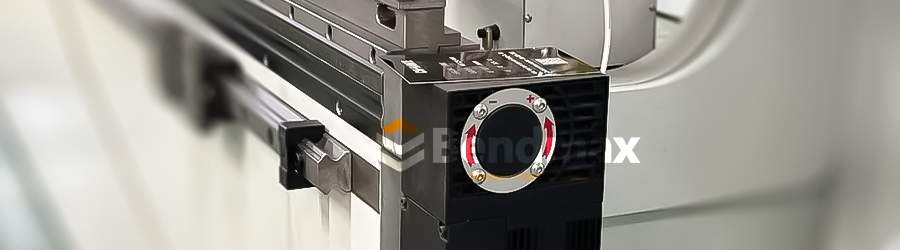

أنظمة التعويض الميكانيكية لتاج العظامتتكون عادةً من مجموعة من كتل إسفينية قابلة للتعديل أو آليات إسفينية. تتحرك هذه الإسفينات بالنسبة لبعضها البعض لضبط شكل طاولة العمل، معوضةً بذلك تشوه الماكينة الناتج عن قوى الانحناء. ومن خلال ضبط موضع الإسفينات، تُطبَّق قوة معاكسة للتشوه أثناء الانحناء لتعويض الأخطاء التي تحدث أثناء العمليات الفعلية.

ينقسم التعويض الميكانيكي لتاج الأسنان عادةً إلى نوعين: يدوي وآلي، ولكل منهما مزاياه وعيوبه الخاصة، وهو مناسب لتطبيقات مختلفة.

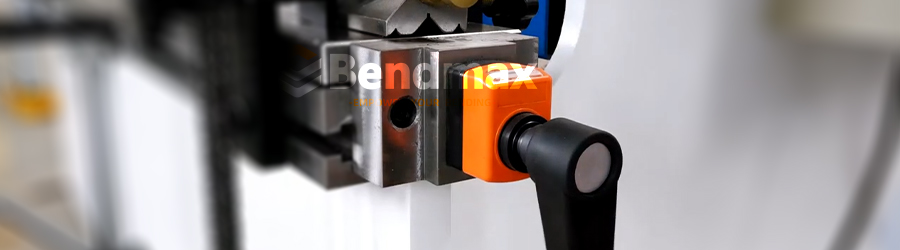

التعويض اليدوي الميكانيكي لتاج الأسنان

مبدأ العمل: تعمل آلية التعويض الميكانيكية اليدوية على ضبط شكل طاولة العمل عن طريق تعديل الأوتاد أو المكونات الميكانيكية الأخرى يدويًا لتعويض التشوه أثناء عملية الثني. يقوم المشغلون بتدوير آليات الضبط يدويًا بناءً على احتياجات المعالجة والخبرة، ونقل الأوتاد إلى المواضع المناسبة للتعويض.

المزايا:

التكلفة المنخفضة: أجهزة الضبط اليدوي بسيطة، مع انخفاض تكاليف التصنيع والصيانة.

سهولة التشغيل: يتميز الهيكل بالبساطة النسبية، وسهولة الفهم والتشغيل، وهو مناسب للمبتدئين والشركات الصغيرة.

العيوب:

دقة الضبط المنخفضة: يعتمد الضبط اليدوي على خبرة ومهارات المشغل، مما يؤدي إلى دقة أقل، وهو أمر يمثل تحديًا لمتطلبات الدقة العالية.

انخفاض الكفاءة: عملية الضبط اليدوي تستغرق وقتاً طويلاً، مما يؤثر على كفاءة الإنتاج، خاصة عندما تكون هناك حاجة إلى إجراء تعديلات متكررة.

ضعف القدرة على التكيف: غير مناسب للسيناريوهات التي تتطلب تغييرات سريعة في قطعة العمل وتعديلات سريعة في معلمات العملية.

السيناريوهات المناسبة

الإنتاج بكميات صغيرة: مناسب للإنتاج على نطاق صغير دون الحاجة إلى تعديلات متكررة.

متطلبات دقة منخفضة: مثالي لمهام الثني ذات متطلبات الدقة المنخفضة.

ميزانية محدودة: مناسب للشركات الصغيرة ذات القيود المالية.

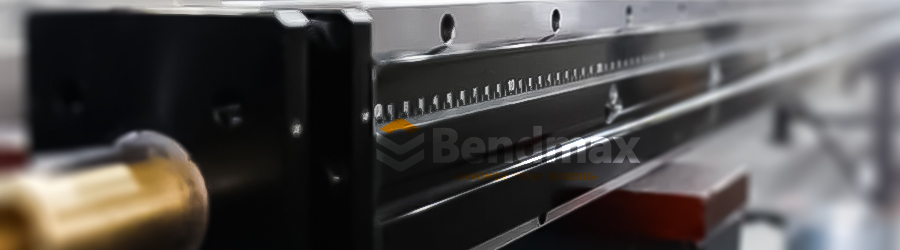

التعويض الميكانيكي التلقائي لتاج الأسنان

مبدأ العمل:يستخدم نظام التعويض الميكانيكي التلقائي للتقوس أنظمة التحكم الرقمي الحاسوبي أو أجهزة تحكم آلية أخرى لمراقبة وضبط موضع الأوتاد في الوقت الفعلي. بعد إدخال معايير التعويض المطلوبة، يتحكم النظام تلقائيًا في آلية الضبط لضمان دقة الانحناء.

المزايا:

دقة عالية: يمكن لنظام التحكم الآلي تحقيق تعويض عالي الدقة، مما يلبي احتياجات المعالجة عالية الدقة.

كفاءة عالية: عملية الضبط التلقائي سريعة ومستقرة، مما يعزز كفاءة الإنتاج، وهي مناسبة للإنتاج الضخم.

اتساق جيد: يوفر النظام التلقائي تأثيرات تعويض مستقرة ومتسقة، مما يقلل من الخطأ البشري.

العيوب:

التكلفة العالية: نظام التعويض التلقائي معقد، وله تكاليف تصنيع وصيانة أعلى.

متطلبات فنية عالية: تتطلب مشغلين محترفين وموظفي صيانة، مما يزيد من تكاليف التدريب والإدارة.

السيناريوهات المناسبة:

الإنتاج الضخم: مناسب للإنتاج على نطاق واسع والذي يتطلب تعديلات متكررة.

متطلبات الدقة العالية: مثالي لمهام الثني التي تتطلب دقة عالية.

احتياجات الأتمتة العالية: مناسب لبيئات الإنتاج عالية الأتمتة والكفاءة.

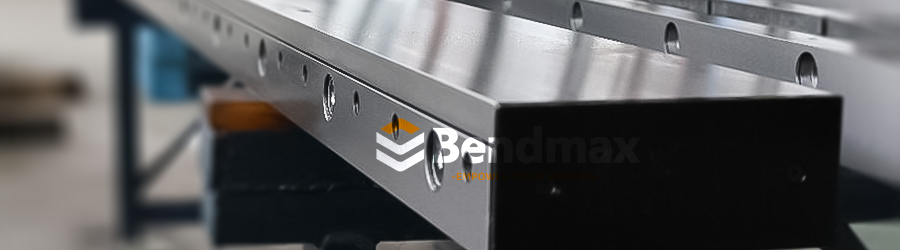

فوائد التعويض الميكانيكي مع فعالية دقيقة وتغطية متعددة النقاط

يقلل من التشوه: يعالج تشوه طاولة العمل والمنزلق الناتج عن التطبيق

القوى، مما يضمن زوايا انحناء متسقة ودقة تصنيع محسنة.

وخاصة بالنسبة لقطع العمل الطويلة والمتنوعة.

يحسن الدقة: يسمح التاج الميكانيكي متعدد النقاط بالاستقلالية

تعديلات على طول طاولة العمل، للتحكم بدقة في التشوه في كل جزء

قسم لتحقيق استقامة وتجانس فائقين في قطع العمل الممتدة.

التاج الهيدروليكيتأتي بعض مكابس الثني من المصنع مزودة بنظام تقويس هيدروليكي مدمج. يستخدم هذا النظام أسطوانات هيدروليكية موجودة في قاعدة الماكينة. عند امتلاء هذه الأسطوانات بالضغط الهيدروليكي، فإنها تُسلط قوة صاعدة على قاعدة الماكينة لتعويض أي انحراف. غالبًا ما تتميز أنظمة التقويس الهيدروليكي الحديثة بما يُعرف بالتقويس الديناميكي. يوفر التقويس الديناميكي ميزة فريدة تتمثل في مراقبة التفاوتات والمقاومة أثناء عملية الثني، مما يسمح بإجراء تعديلات فورية لتصحيح ليس فقط التفاوتات في مكبس الثني، بل في المادة نفسها أيضًا.

ملاحظة: ما لم يكن مكبس الثني الخاص بك مزودًا بنظام تقويس هيدروليكي، فمن المحتمل أن يكون نظام التقويس الميكانيكي هو الحل الذي تحتاجه للتعويض عن الانحراف.

بدون طاولة تعويض، تكون زاوية انحناء الأجزاء الطويلة عادةً أكبر في المنتصف وأصغر عند الطرفين. أما باستخدام طاولة التعويض، فيمكن الحفاظ على خط الانحناء بأكمله موحدًا ودقيقًا.

للمشغلين الذين يستخدمون نظامًا حديثًا ماكينة ثني الصفائح CNCإن نظام تصحيح التقوس ليس مجرد جهاز إضافي، بل هو حل ضروري لتحقيق الانحناء الدقيق.
