الحل: ثني الأضلاع بضربة واحدة لصفائح فولاذية بسمك 1.2 مم باستخدام مكبس أمادا

متطلبات العميل

تواصل معنا العميل بشأن مشكلة محددة تتعلق بثني...صفيحة فولاذية رقيقة ذات بنية مضلعة، مما يتطلب الكفاءة والاتساق البُعدي.

تضمنت المتطلبات الرئيسية للعميل ما يلي:

مادة:صفائح فولاذية،سمك 1.2 مم

آلة: فرامل أمادا

فتحة القالب السفلية: V = 60 مم

طريقة التشكيل: التشكيل بضربة واحدة (الثني بخطوة واحدة)

ميزة الجزء:ملف تعريف متعدد الزوايا معضلع تقوية (هيكل تقوية)

توقعات الجودة:

زوايا انحناء ثابتة

تشكيل نظيف بدون تشويه

شكل ضلع ثابت

إمكانية تكرار عالية للإنتاج على دفعات



لأن قطعة العمل تتضمن هندسة الأضلاع وزوايا الانحناء المتعددةلم تكن المثاقب المستقيمة القياسية مناسبة لتحقيق الشكل المطلوب في عملية واحدة.

تحليل التحديات

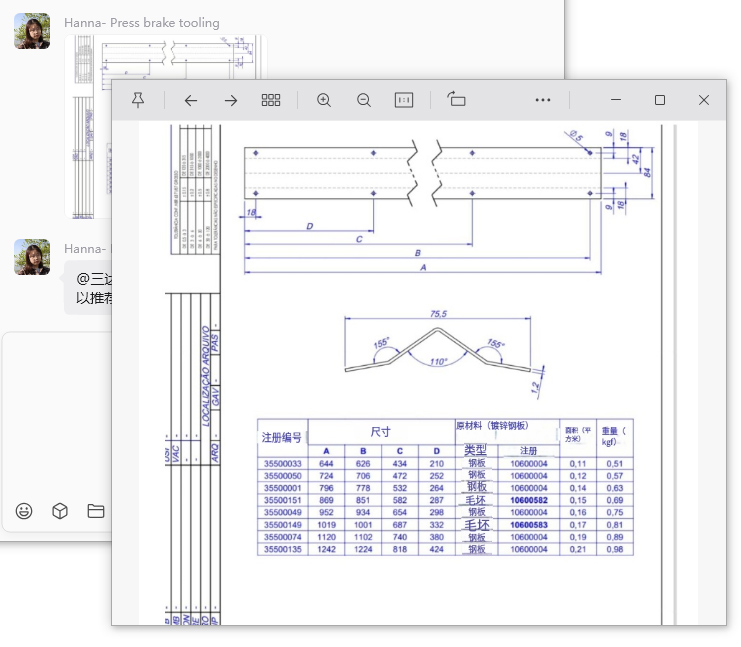

بعد مراجعة الرسم، حدد فريقنا الهندسي العديد من التحديات الرئيسية:

1. يتطلب هيكل الأضلاع تدفقًا متحكمًا فيه للمواد

وجود ضلع (عنصر تقوية) يزيد من مقاومة التشكيل ويغير كيفية تدفق المادة أثناء الثني. بدون دعم مناسب للأدوات:

• قد يكون الضلع ينهار أو يتشوه
• قد يتسبب الإجهاد المادي في حدوث انحراف الزاوية
• قد تتطلب العملية عدة خطوات تشكيل

سيؤدي ذلك إلى تقليل كفاءة الإنتاج وزيادة وقت الدورة.

2. يتطلب التشكيل بضربة واحدة مطابقة دقيقة للأدوات

طلب العميل تحديدًا تشكيل ضربة واحدة، معنى:

• يجب تشكيل جميع الزوايا بضربة واحدة
• يجب أن تتطابق هندسة الأداة مع شكل الجزء بدقة
• يجب تعويض الارتداد بشكل مناسب

هذا يتطلب أدوات الملفات الشخصية المخصصةليست لكمات عادية.

3. تحتاج المواد الرقيقة إلى دعامة ثابتة

مع فولاذ 1.2 ممقد يؤدي اختيار الأدوات غير الصحيحة إلى ما يلي:

• التجاعيد
• زوايا غير متساوية
• تشوه السطح
• دقة الأضلاع المخفضة

يُعد الدعم المناسب من أكتاف القالب أمرًا ضروريًا.

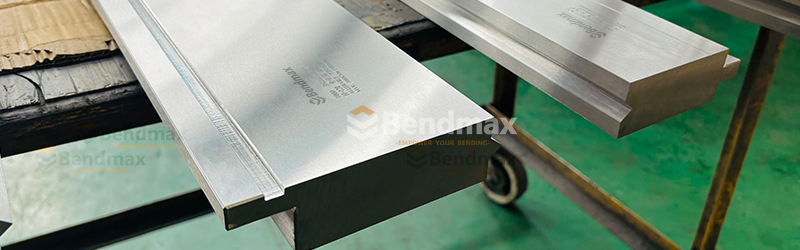

حلنا: توصيات بشأن أدوات ثني الأضلاع

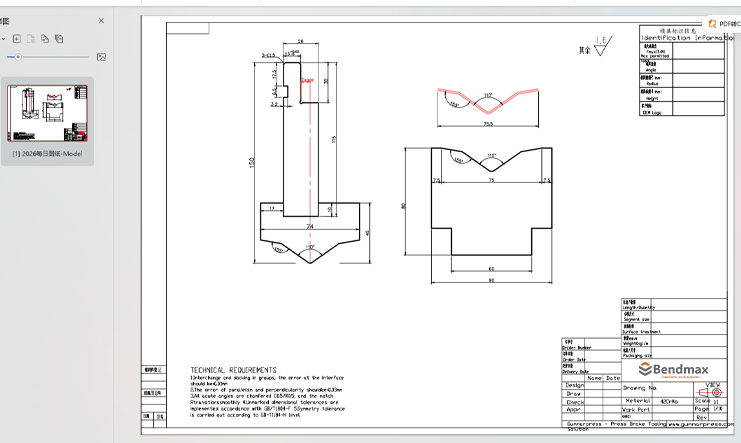

بعد التقييم الفني، أوصى مهندسونا باستخدام أدوات ثني الأضلاع المخصصة، مصممة خصيصاً لتتوافق مع الشكل الموضح في الرسم.

تكوين الأدوات الموصى به:

نوع الأداة:مجموعة أدوات ثني الأضلاع

توافق الجهاز:نظام أمادا

فتحة القالب السفلي:V = 60 مم

طريقة التشكيل:تكوين الملف الشخصي بضربة واحدة

الدعم المادي:مُحسَّن لتشكيل الصفائح الرقيقة

مطابقة الملفات الشخصية:هندسة مخصصة تتبع شكل جزء من الضلع

يسمح تصميم هذه الأدوات بتشكيل الضلع والزوايا في وقت واحد بضغطة واحدة.

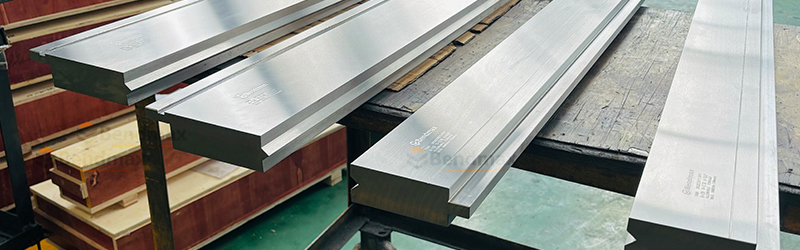

لماذا تم اختيار أدوات ثني الأضلاع؟

يتضمن هيكل الأضلاع الموضح في الرسم ما يلي:

• زوايا انحناء متعددة (155 درجة + 110 درجة)
• هندسة ضلع التقوية
• تباعد الأبعاد المتحكم به

لا تستطيع المثاقب القياسية التحكم بدقة في التشوه في مثل هذه الهياكل. توفر أدوات ثني الأضلاع ما يلي:

تكوين دقيق للأضلاع

يدعم رأس المثقب المصمم خصيصًا هندسة الضلع ويمنع الانهيار أثناء التشكيل.

كفاءة الإنتاج بخطوة واحدة

مع هندسة أدوات متطابقة:

• لا حاجة إلى تشكيل ثانوي
• تقليل وقت الدورة
• كفاءة إنتاج أعلى

تحسين التناسق البُعدي

تضمن أدوات التشكيل المخصصة للأضلاع ما يلي:

• دقة الزاوية الثابتة
• ارتفاع الأضلاع موحد
• انخفاض تباين الارتداد

تم تحقيق النتيجة

بعد تطبيق أدوات ثني الأضلاع الموصى بها، حقق العميل بنجاح ما يلي:

• اكتملت عملية التشكيل بضربة واحدة بنجاح
• بنية ضلع مستقرة بدون تشوه
• زوايا انحناء دقيقة
• تحسين كفاءة الإنتاج
• جودة إنتاج متسقة لكل دفعة

استوفت الأجزاء النهائية المشكلة متطلبات العميل من حيث الأبعاد والوظائف.

رؤية هندسية

توضح هذه الحالة أنه عند ثني الأجزاء مع أضلاع أو هياكل تقويةيُعد اختيار ملف تعريف الأدوات الصحيح أمرًا بالغ الأهمية.

بالنسبة للمكونات التي تتطلب ما يلي:

• ميزات الضلع المقوى
• تشكيل متعدد الزوايا
• ثني الصفائح الرقيقة بدقة
• كفاءة التشكيل بضربة واحدة

أدوات ثني الأضلاع المخصصة غالباً ما يكون الحل الأكثر موثوقية.
